Paso 3: Hacer el montaje del Motor, acoplamiento, instalación y prueba de la flexión

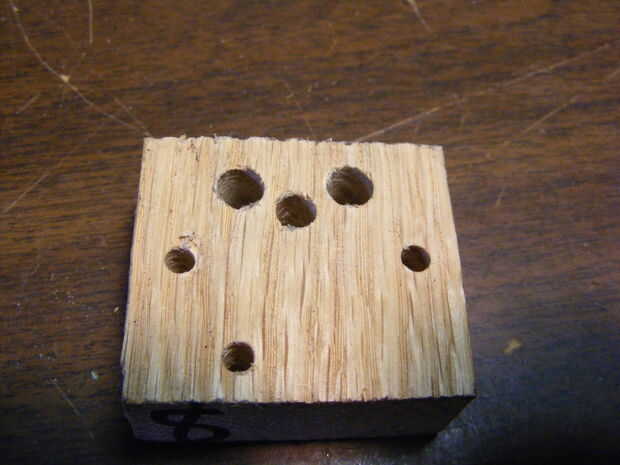

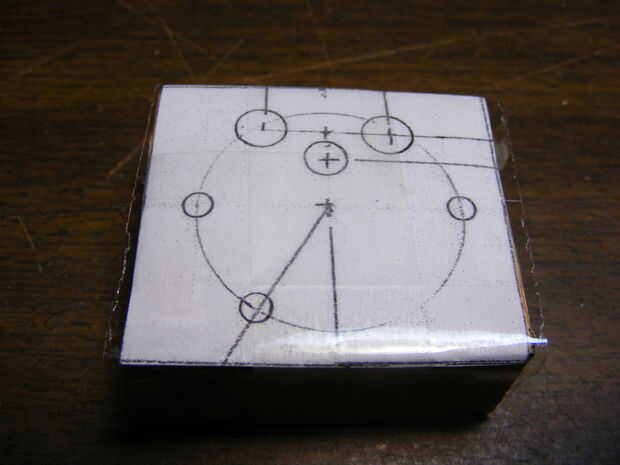

1. fabricar la bancada de madera gruesa de 3/4 por dibujo (archivo PDF). Recomiendo usar un taladro para mejor precisión. Grabado el dibujo en la parte superior de un bloque de madera para utilizar como un patrón de agujeros de taladro. Opcional - pintura del bloque de montaje.
Prueba ajuste el bloque sobre las barras de guía de dos tornillo - el ajuste debe ser ceñido, manteniendo las barras paralelas entre sí, verificar abriendo completamente y cierre la mordaza con el mando manual para asegurar allí no es vinculante.
2. cortar aproximadamente 1/4 de pulgada del extremo del eje del motorreductor - esto permitirá el arreglo de acoplamiento ser más corta en general. Poner el collar de identificación 6 m m del eje del motor y apriete el tornillo de ajuste.
3. Corte tres longitudes de varilla de 3mm tornillo, cada uno de aproximadamente 55mm de largo. Las secciones largo de 55 m del hilo de rosca en los agujeros inferiores de tres en el cara (no la uso la rosca más cercana del eje del motor) de montaje del motor y asegure cada sección para el motor con 3 mm las tuercas hexagonales.

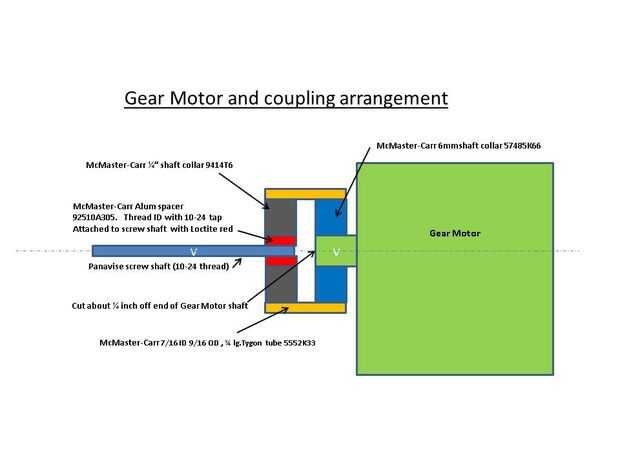

Siga los pasos, consulte la ilustración: engranaje Motor y el acoplamiento de acuerdo
4. hilo de rosca a 1/4 espaciador de aluminio con grifo a10-24. Con el bloque de montaje del motor instalado aún, el espacio en el extremo de la mordaza del tornillo 10-24 eje roscado y asegurar con Loctite "Rojo". Luego instale el collarín de 1/4 ID sobre el espaciador un apriete el tornillo de ajuste. Permitir que el Loctite curar al menos 8 horas
5. Enrosque las tuercas hexagonales y arandelas de 1 1/2 pulgadas en los tres ejes de 3mm ya conectados al motor (paso 3 anterior).

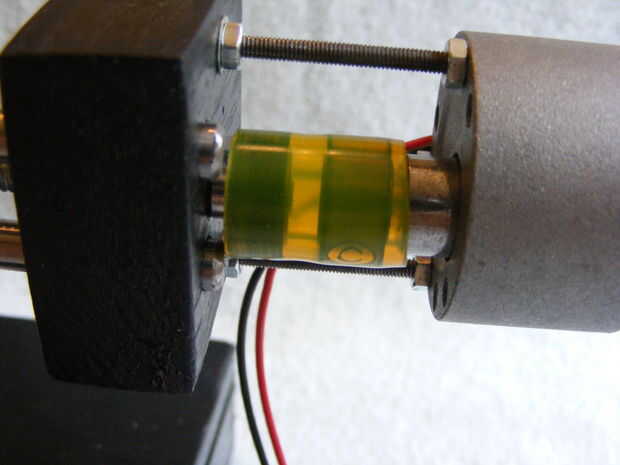

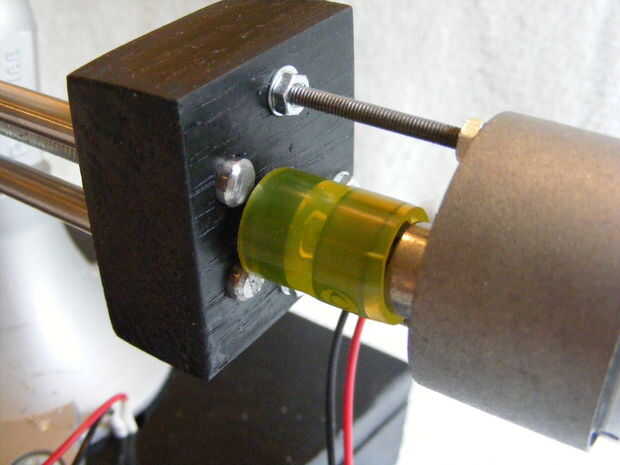

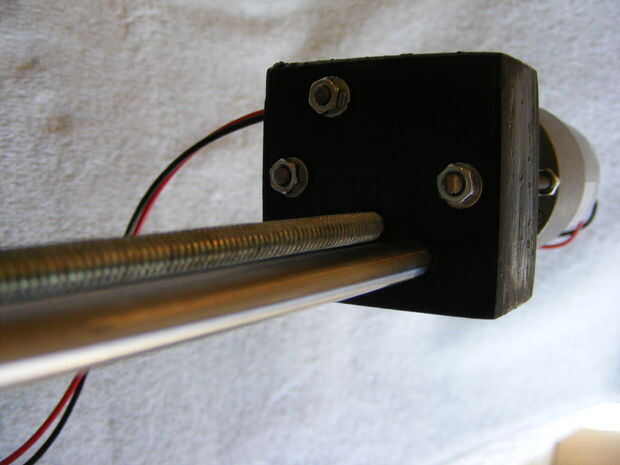

6. usando una longitud de 3/4 de pulgada de la tubería de Tygon, conectan los dos collares OD mientras simultáneamente Inserte los postes de madera de 3 mm en sus agujeros en el bloque de montaje del motor. Luego añadir las tuercas hexagonales y arandelas hasta el final en cada perno de 3mm para que el bloque de montaje del motor está sujeta en ambos lados por tuercas y arandelas. Ver las fotos.
7. use la perilla manual para asegurar el husillo del tornillo y el motor gire juntos sin atascarse.
