Motor monofásico asíncrono (5 / 6 paso)

Paso 5: motor de inducción

En el experimento del campo giratorio (paso 4), reemplazamos el imán de 2 bobinas.

Una fuente de corriente que circula por una bobina produce una alterna magnético (campo de polos norte - sur - norte - sur etc...
Dependiendo del país, la frecuencia de red es de 50 Hz o 60 Hz hay será por lo tanto 50 o 60 veces por segundo al Polo Norte.

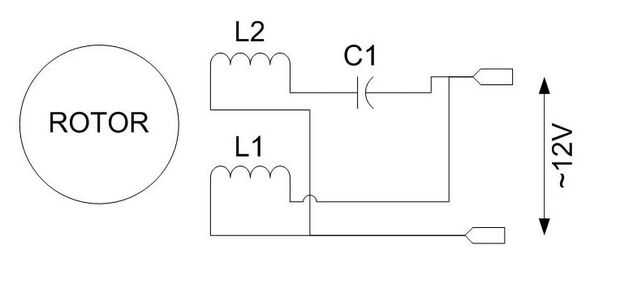

La bobina L1 es directamente alimentada con transformador de 12V AC.
Se alimenta la bobina L2 a través de un condensador de 4.7 uF.
El condensador provoca un retraso de la corriente.
Si L1 tiene un polo norte, L2 presentan un polo norte unas milisegundos más tarde.
Todo sucede como si el polo norte se había convertido.
Este campo magnético giratorio produce el mismo efecto que el imán giratorio. El rotor gira.

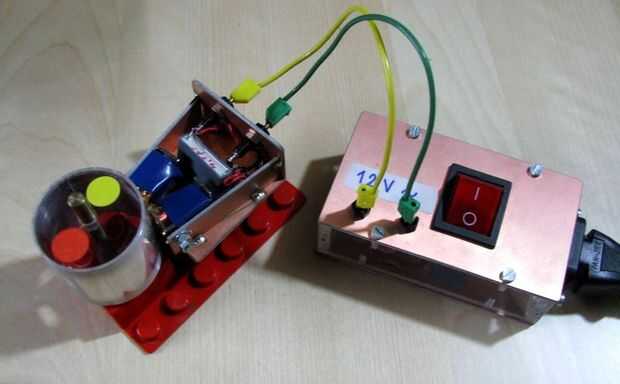

Construcción:

El soporte de la bobina se hace con trozos de placa de cobre para circuito. Esto es fácil de cortar y soldar.
Las bobinas se colocan cerca del rotor (boquete de 1 mm o menos).
El rotor gira en una punta de acero. Y se reduce la fricción. Contamos con baja potencia.

Las bobinas deben ser arregladas tan cerca como sea posible entre sí.
