Motor paso a paso ARDUINO controlado con codificador giratorio y l293d o chip SN754410NE (1 / 2 paso)

Paso 1: Construir el curcuit

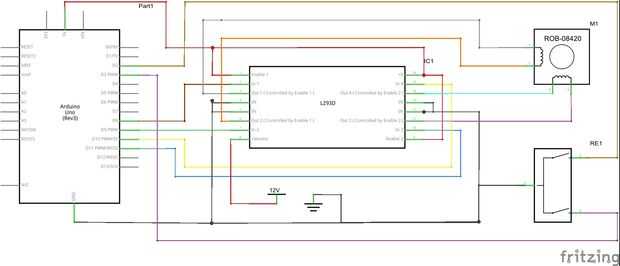

La foto de arriba muestra el circuito tendrá que construir, asegúrese de que el codificador rotatorio está conectado a los pines que admiten interrupciones (en la ONU su pin 2 y 3).

Si usas un chip de puente H diferentes o una Junta de pre construido necesita modificar en consecuencia el circuito.

Para obtener más información sobre puentes de H y cómo funcionan revisa este enlace: Información de puente de H
