Motor paso a paso de BYJ48 (3 / 4 paso)

Paso 3: Número de dirección de biblioteca... Y cómo solucionarlo.

Cuando subes el sketch de arduino, el Motor será rotar en una dirección por tipo el comando:


Step(STEPS);

Así que usted debe poner el número de pasos para encender el motor.

La referencia dice que usted puede poner el valor positivo para una dirección, negativa a la otra.

Si eso es paso a paso OK con su Motor, no necesitas leer lo siguiente.

Si no, su Motor da vuelta a misma dirección incluso puedes poner los pasos valor positivo o negativo, ¿cuál es el problema?

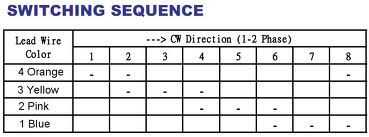

Este Motor necesita funcionar como la tabla en el archivo adjunto.

el arduino biblioteca paso a paso necesario modificar para que coincida con este requisito.

Escribí un código que permite a este motor para mover las agujas del reloj y contador del reloj

Código en el paso siguiente:
