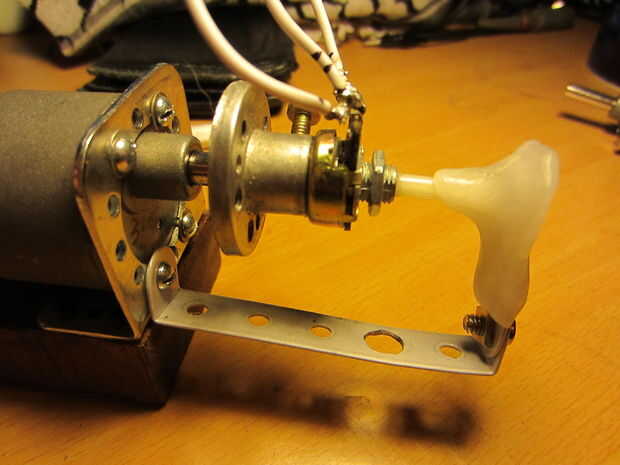

Motor Servo DIY (3 / 4 paso)

Paso 3: Diagrama del circuito

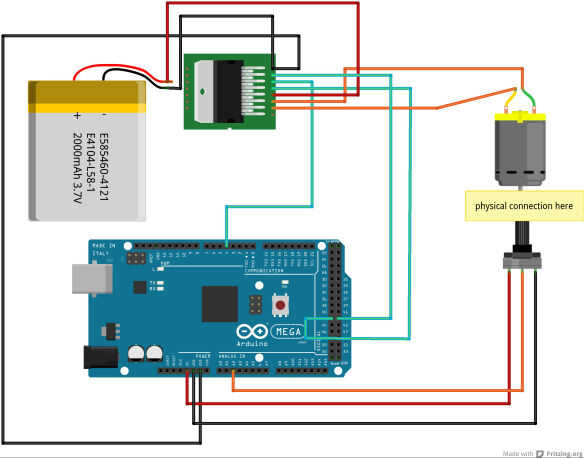

Usé Fritzing para crear el diagrama de circuito para mi motor servo DIY. Puede descargar el circuito haciendo clic en el enlace de más abajo.

Para poder girar el eje del motor en ambas direcciones, usted necesitará utilizar un puente H IC como un L293N. Cualquier microcontrolador puede utilizarse para controlar el servo, el circuito anterior, usar un Arduino Mega.
