Motor sin cepillo del interruptor Reed (1 / 7 paso)

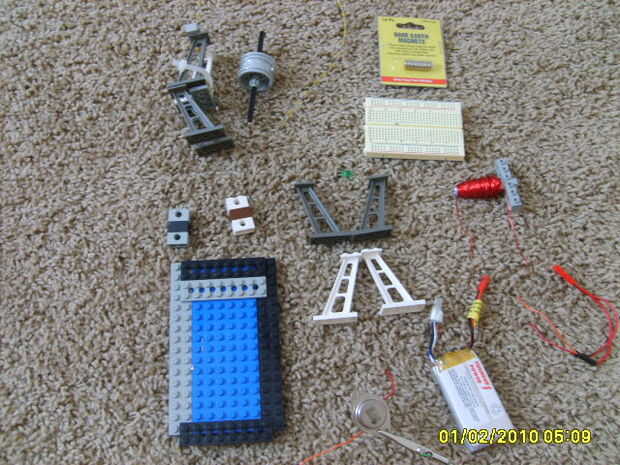

Paso 1: Reunir las partes

Piezas de Lego que ya están montados se detallarán en pasos posteriores, así que mantener su tina de piezas de Lego cerca.  Si usted está construyendo este motor de otra cosa (por ejemplo, madera), entonces que en lugar de Lego y siga estas instrucciones como una guía en donde se colocan los componentes.  Los a un lado, reunir los siguientes elementos:

-Protoboard
-Imanes neodimio (no tienen que ser grandes, minas son bastante pequeñas)
-Un lote de alambre magneto de calibre 22 (sólo mantener la bobina entera con usted)
-Transistor de potencia NPN 2N3055 o similar
-A la batería y el conector correspondiente
-Un LED (cualquier color)
-Un interruptor de láminas
-A Zip Tie

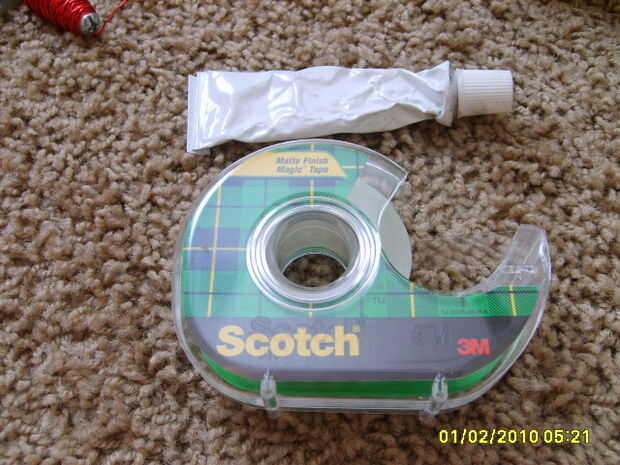

-Cinta adhesiva o pegamento (o ambos)
-Perno que encaja en el agujero de la pieza de Lego que se muestra en la foto y 2 tuercas para montarlo.
-Un resistor (ver nota).

Nota: usé una resistencia de 22 ohm con una batería de 9 voltios y un LED verde.  También usé una resistencia de 1.000 ohm con la batería de 12 voltios en el cuadro y un LED verde.  No puede dar un valor fijo exacto para la resistencia ya que al funcionar el motor con voltajes diferentes y usar diferentes LEDs, tienes que cambiar la resistencia para compensar los cambios.  Tal vez usando un potenciómetro de 5.000 ohmios sería mejor.  Para las pruebas, empezar con 1K ohmios.

Una cosa más.  Usted se estará preguntando para qué sirve el LED.  Realmente actúa como un indicador de velocidad cruda.  Parpadea más rápido, más rápido gira el motor.  También se utiliza para la prueba, pero que se detalla en el paso 6, así que no te preocupes por el momento.
