Motor Skills Learning Music Box

The Project:

Beyonce en una caja es un proyecto de juguete de causa y efecto que emprendimos en nuestra clase de tecnología asistiva (AT) en NYU. Fue iniciada por Alex Truesdell, un terapeuta ocupacional, quien también es director y fundador de la Asociación de diseño adaptativo(ADA). Alex estaba dispuesto a desarrollar un juguete musical de causa y efecto para los niños que aprenden habilidades de funcional de la mano a través de manipular el juguete. Por explorar y activar los interruptores conectados, los niños recibirán retroalimentación motivante en la forma de su música favorita que se puede Agregar en el juguete.

A través del desarrollo de Beyonce en una caja, esperamos presentarles actividades habilidades funcional de la mano en una divertida forma y los niños en su aprendizaje de las habilidades necesarias de la mano. Con la naturaleza modular de la caja, puede utilizarse para estimular las competencias funcional diferente de la mano para aprender. Además, con el uso de materiales de bajo costo y fácil fabricación pasos, esperamos que todo el mundo serán capaces de construir su propio Beyonce en una caja y disfrutar con sus hijos en casa.

Los materiales de construcción:
-Cartón
-Caliente el pegamento y pegamento de pistola
-Velcro
-Cúter
-Regla o escuadra de metal
-Kit de soldadura

Haga clic aquí para ver un documento con los costos de materiales y lugar para comprarlos.

Los materiales del interruptor:

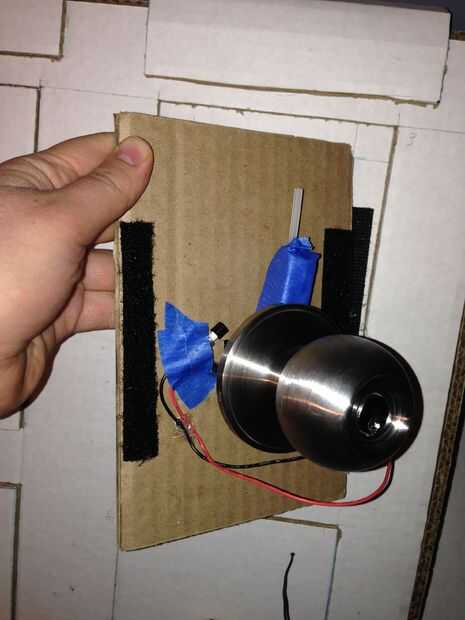

-Perilla puerta (giro)
-Pin ropa (vuelta)

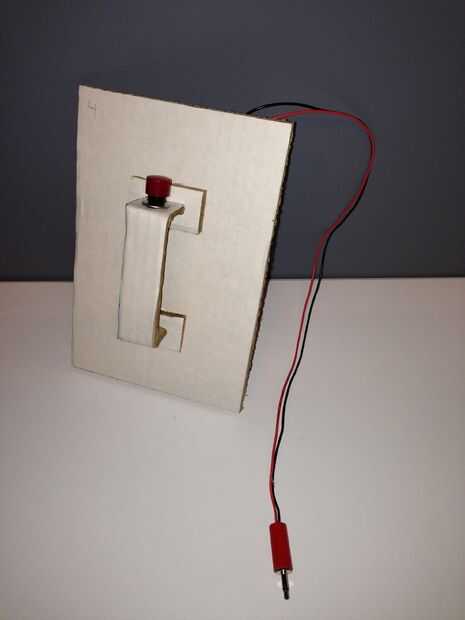

-Normalmente abierto botones (punto y empuje)

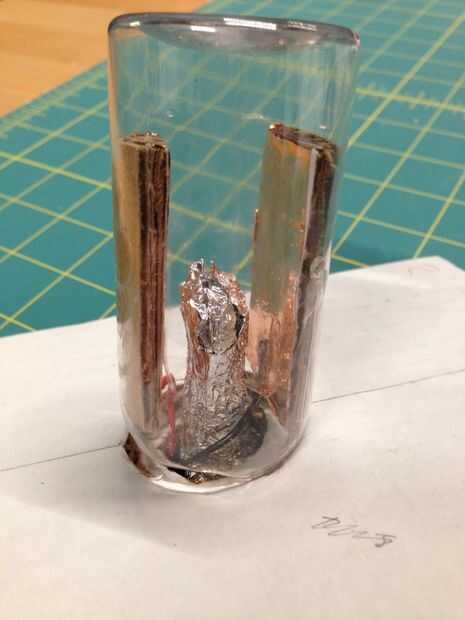

-Vaciar la botella o algún tipo de tubo plástico maleable (squeeze)
-Carrete de hilo u otro dispositivo circular (pizca de trípode)
-Tirador con cierre (gancho agarrador y pulgar empuje)

Haga clic aquí para ver un documento con los costos de materiales y un lugar para comprarlos.

Los materiales de los circuitos:
-Bluefruit EZ-Key Bluetooth teclado controlador
-Protoboard
-fuente de alimentación 9 voltios DC
-6 conectores de audio marca y mujer
-interruptores siempre abiertos o siempre cerrados para aumentar la habilidad de motor diferentes interruptores

Haga clic aquí para ver un documento con los costos de materiales y un lugar para comprarlos.

Los pasos para la construcción:

Paso 1:
Modelado

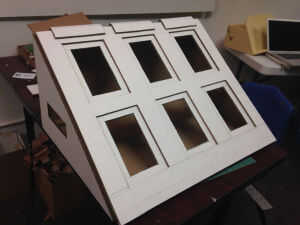

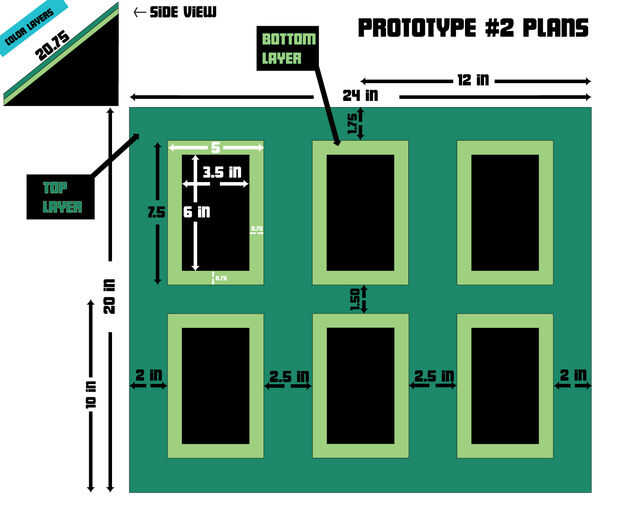

El primer paso a la construcción de la MSMB es decidir en la forma que desea asumir. Para nuestro primer prototipo, el grupo decidió hacer una forma de cuña triangular. Antes de que nuestro grupo trabajó en este proyecto sin embargo, tomó muchas formas diferentes, incluyendo la forma de un cubo real y algo más parecido a un pedestal.

Hemos subido un video de la forma de cuña que creamos que incluye las dimensiones básicas de la forma (los orificios de los interruptores modulares no están todavía incluidos en esta parte del diseño).

Si usted quisiera intentar una forma diferente pero son nuevas para la construcción y modelado 3D recomendamos utilizar Google SketchUp. Es un software gratuito con una baja barrera de entrada y automáticamente hace los cálculos para la longitud de cada lado para usted. Bastante útil!

Paso 2:
Construcción de la caja

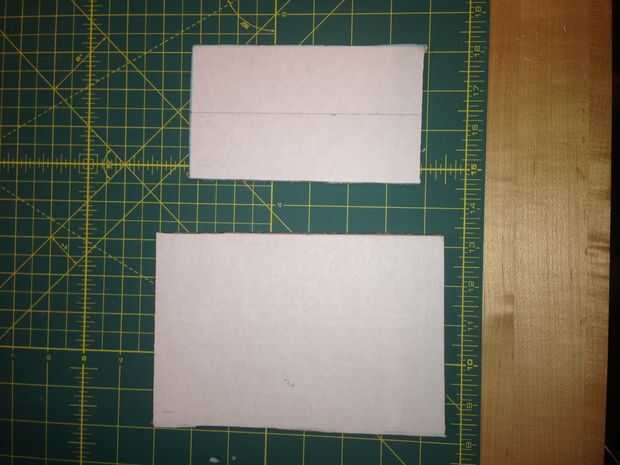

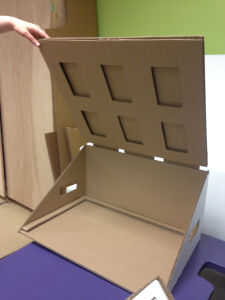

Como queremos que este proyecto sea fácil recrear y barato para hacer hemos decidido construir la caja de cartón. Una vez haya hecho el modelo con medidas es fácil de seguir a las guías y cortar cada pieza. Le sugerimos que a partir de la pieza inferior y el paquete primero.

Una vez que han cortado las piezas hacia fuera, péguelas con pegamento caliente. Si está utilizando un cartón bastante delgado, se recomienda crear una superficie más grande para pegar sobre mediante la creación de aproximadamente 1 pulgada ancho de la tira de cartón para la longitud de esta articulación. Usted puede capa de pedazos de cartulina para que sea tan grueso como quieras; hacer esto también añadir estabilidad al ángulo de 90 grados que va a crear y apoyar la estructura.

Una vez que la espalda y la parte inferior se pegan puede tomar el tiempo para medir los triángulos por los lados o usar este ángulo para localizar rápidamente las piezas laterales. Cortar dos piezas laterales triangulares, mano sostiene en estas piezas de corte y luego péguelas utilizando el mismo método de cartón sándwich para la parte inferior y las piezas de la espalda.

Ahora recomendamos cortar la pieza superior. Recuerda *** ajustar la longitud de la pieza superior para tener en cuenta la profundidad de la cartulina utilizas por lo que su parte superior puede sentarse a ras, así como tener más apoyo de los laterales de la caja. Una vez que han cortado tanto la parte superior piezas se pueden pegar juntos y fijar con bisagras de cartón a los el resto de la caja (por lo que puede abrirlo y circuito interior).

Paso 3:
Edificio los carrera

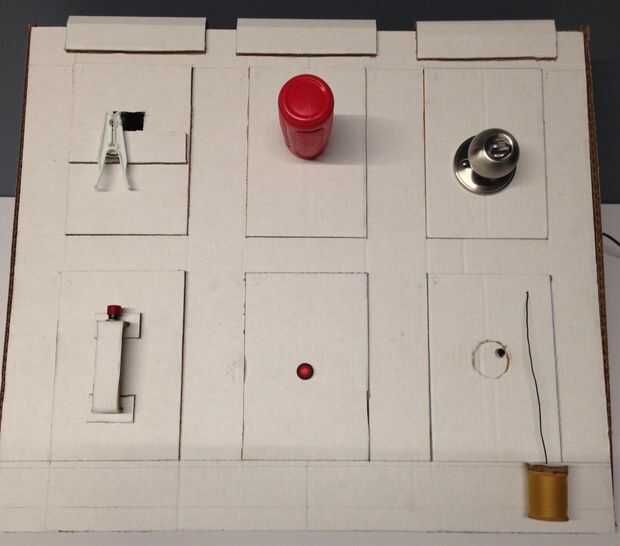

Para el alcance de este proyecto hemos optamos por incluir 6 interruptores que abordan diferentes habilidades de motor-pinch 6, squeeze, giro, empuje de manos y el pulgar, punto solo dedo y empuje y pizca de trípode y lugar. Es nuestra esperanza que cualquiera que quiera para construir este proyecto también vienen para arriba con ideas para sus propios interruptores y añadir la información acerca de cómo construir ese interruptor a nuestro repositorio de interruptor.

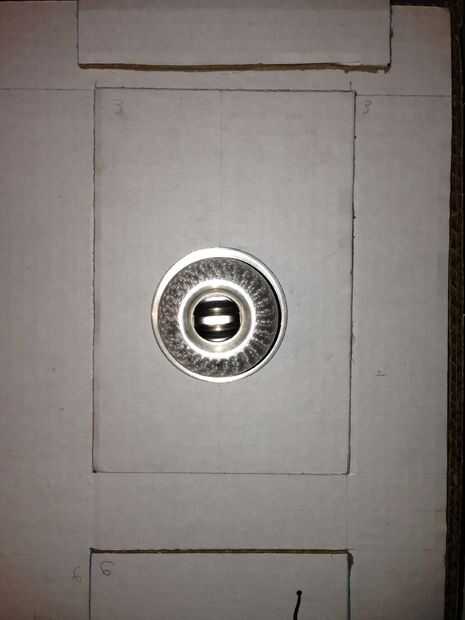

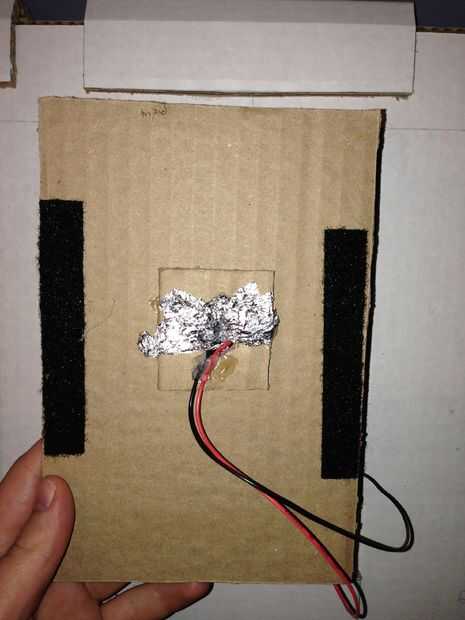

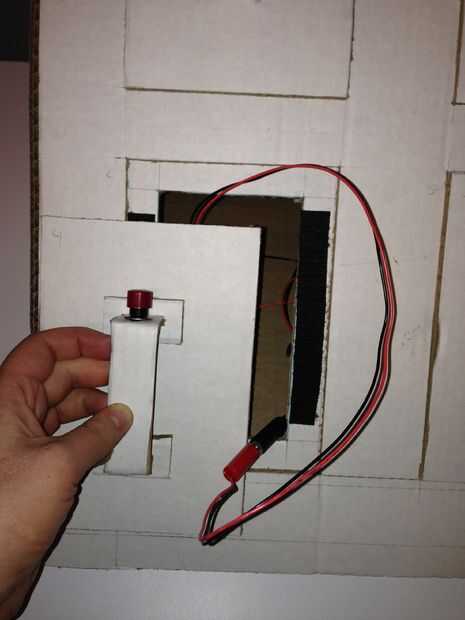

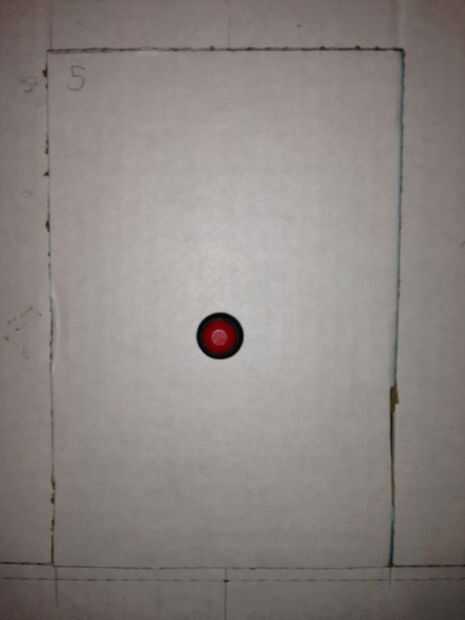

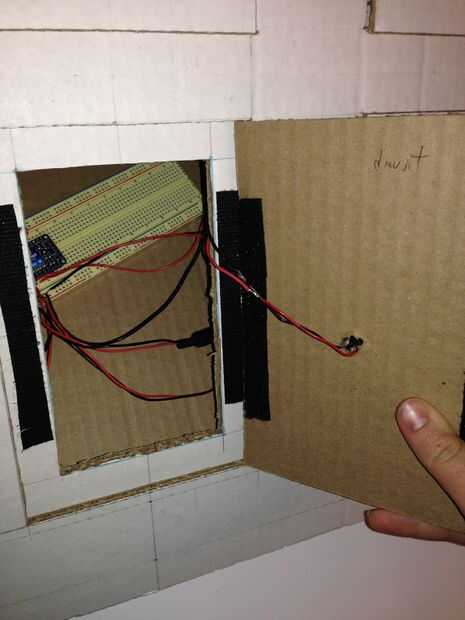

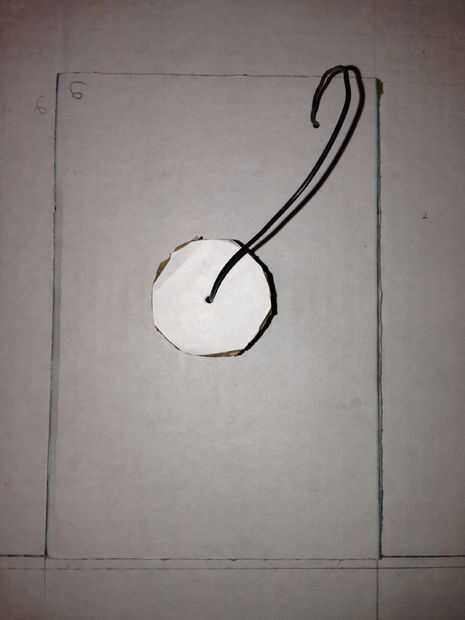

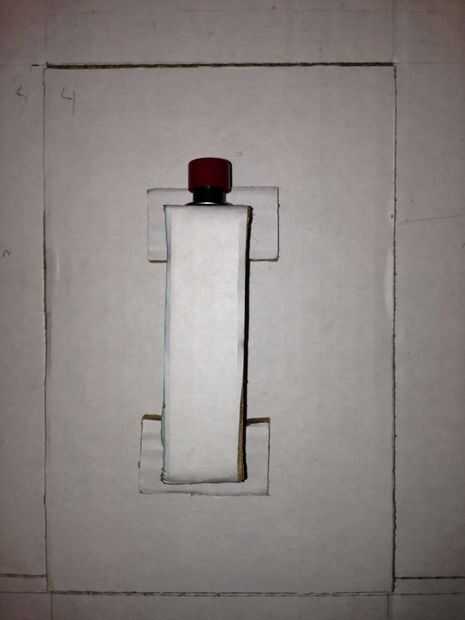

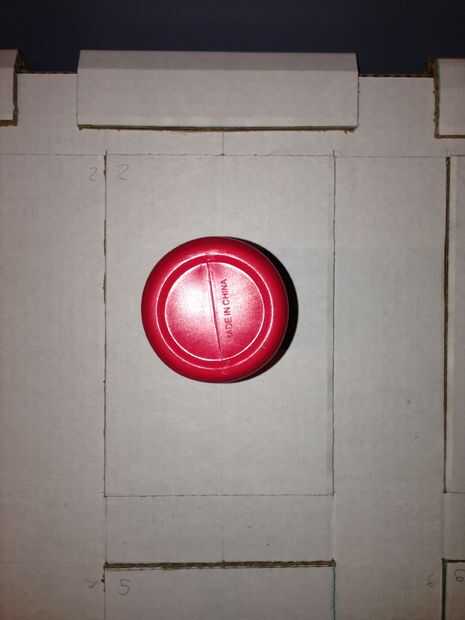

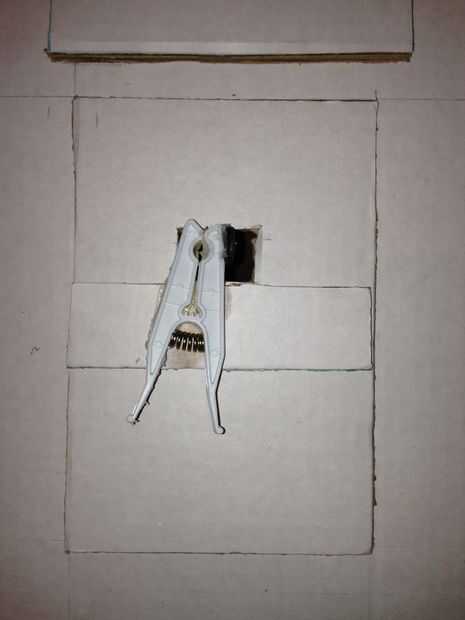

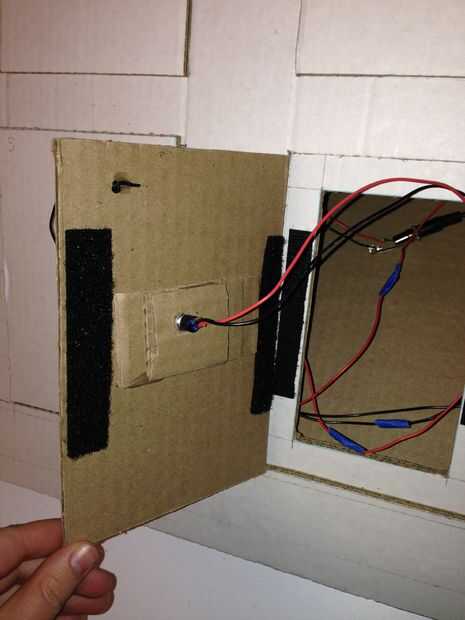

Como se trata de nuestra primera generación, todavía tenemos un montón de preguntas sobre la mejor manera para montar interruptores de activar el dispositivo bluetooth. Hemos publicado imágenes de la parte delantera y la espalda de cada carrera para que puedas obtener una idea de cómo habían aborda cada interruptor. Comentarios para cómo nos podríamos mejorar cualquiera de estos mecanismos de conmutación sería muy apreciada!

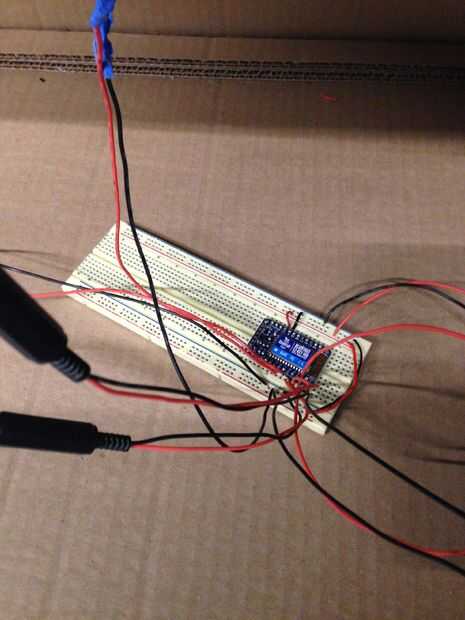

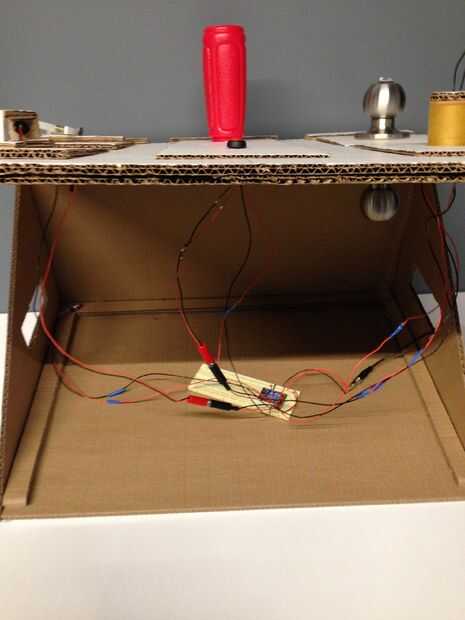

La última parte es soldar juntos el Bluetooth EZ-Key keyboard emulator. Para una guía muy completa sobre cómo armar este componente, consulte el tutorial disponible en el sitio web de adafruit. Este dispositivo permite la creación de hasta 12 diferentes switches. Para este proyecto, en el circuito y la programación de la aplicación del DAT sólo hemos utilizado pernos 6 - 11 (asignada el 1, 2, W, A, S y D claves).

Paso 4:
Cómo reproducir música

-Descargar DAT APP de la app store.
-Una vez que tengas la aplicación instalada, asegúrese de que tener bluetooth activado en su teléfono inteligente, entonces conecte su MSMB.
-Se enciende el EZ-Key en el cual será en el modo de pelado. Entrar en la configuración del Smartphone, luego ir al menú de bluetooth. Usted debe ver un dispositivo llamado Adafruit EZ-Key, vincular con este dispositivo. Una vez que está correctamente emparejados el teléfono dirá conectado y la luz roja en el EZ - Key habrá dejó de parpadear indicando que está listo para su entrada. Usted puede empujar un botón de prueba. Si se aparean correctamente veremos que una superficie verde montado en la luz de LED para arriba en la clave EZ cada vez que presione un botón.
-Una vez que estén sincronizados, abrir DAT APP y seleccionar canciones. ** Nota: sólo canciones almacenadas en su dispositivo podrá ser jugado. Si intenta sincronizar canciones almacenadas en la nube hará la aplicación congelar y tendrás que reiniciar tu phone.* *
-Una vez que ha seleccionado canciones, botones, escuchar música, aprender, reír, jugar!

Repositorio para añadir interruptores y retroalimentación de la construcción:
https://Drive.Google.com/folderview?ID=0Byy8LJ2Ug4SNUUlCZ1JFa2pRTUE&USP=Sharing

Repositorio de código del DAT de la aplicación:
https://github.com/nickplee/BeyonceInABox
