Paso 4: construcción

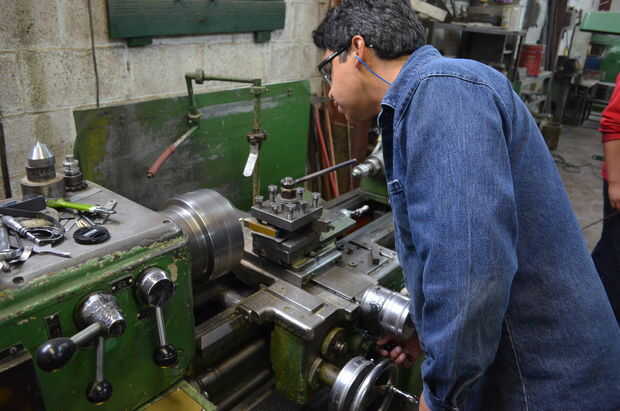

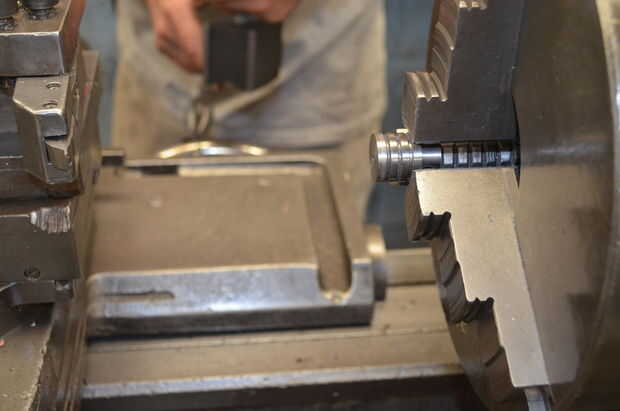

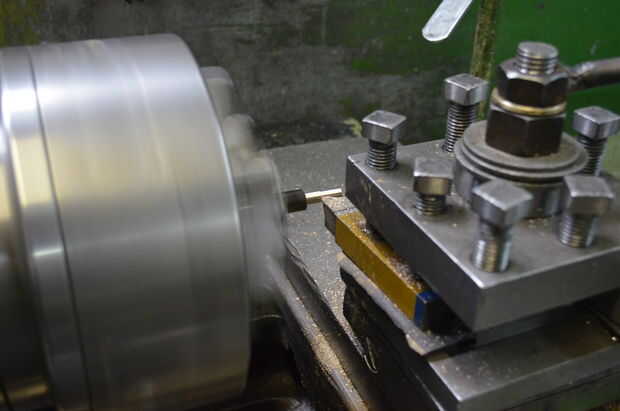

Bueno, básicamente diseñó este motor en solidworks y había hecho dibujo para después de dar este dibujo en el centro de mecanizado.
Necesita software de los solidworks si quieres manipular el conjunto, utilizo la versión 2013.

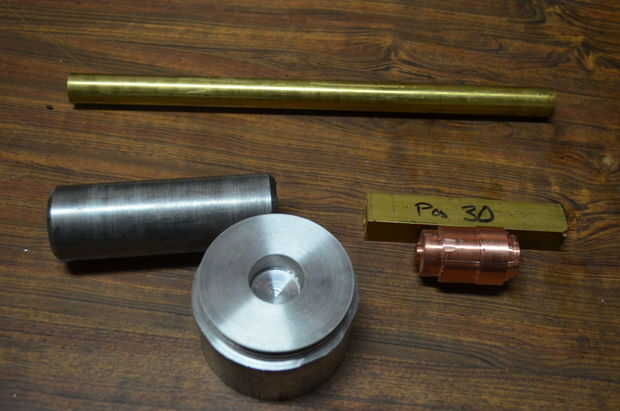

Los materiales que compré fue en medida estándar, así que adapté a métrico.

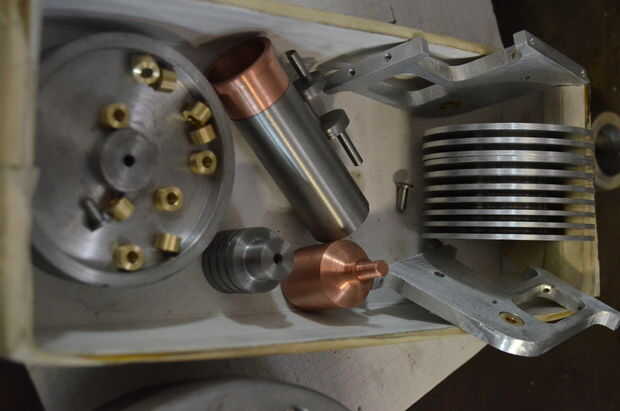

La posición 3 dice "unir con soldadura de plata" pero he tenido problemas porque el cobre no resisten la alta temperatura así como acero inoxidable. La solución a este problema hice posición 3.1 y 3.3 más grande en el diámetro ø23.3 para entrar en presión con posición 3.2. otra solución es modific el dibujo hacer hilo a este posiciones pero necesitan aumentar al externo diámetro del cilindro y disipadores. (posiciones 3, 4 y 5). O que toda la posición 3 con acero inoxidable en una sola pieza.
Es extremadamente necesario el cilindro no tiene fuga de aire ya que el motor trabaja con esta presión. posiciones críticas, 3, 6 y 14.

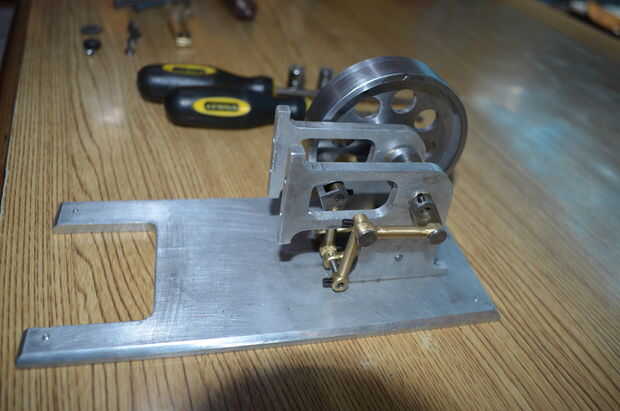

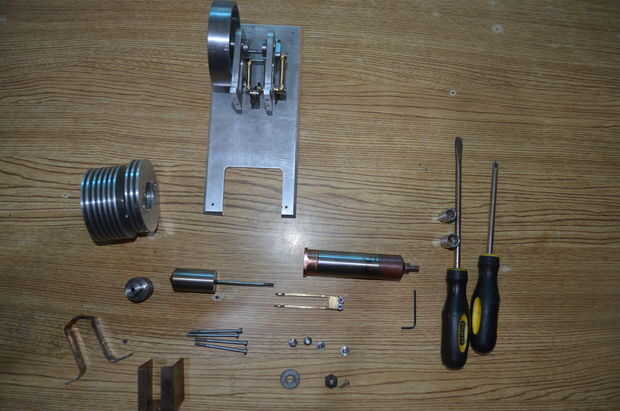

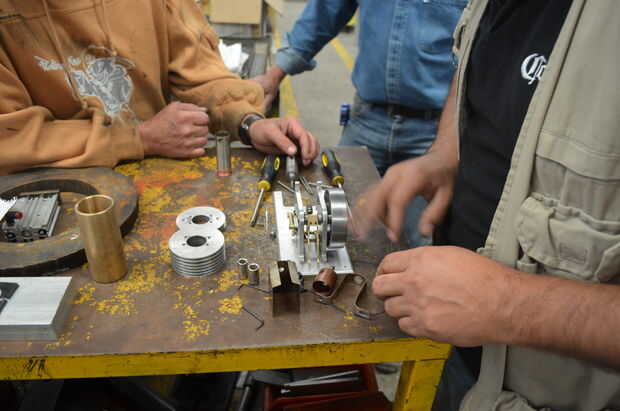

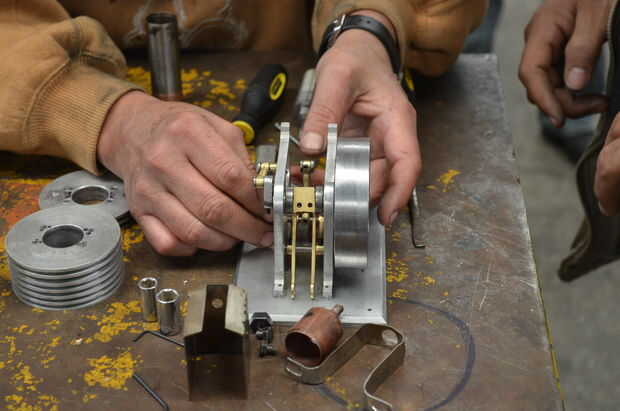

al montar piezas tenga cuidado a alineaciones de las posiciones (vertical) de 20 y 30 (horizontal) de otra manera el motor tiene problemas con las posiciones 2, 6 y 8.
No te desesperes si el motor no funciona en el primer tiempo, porque esta necesidad de ajustes y aceite para piezas en movimiento, hice muchos intentos para funcione.
Pasé mucho tiempo buscando en internet algunos dibujos pero no encuentro, muchas personas venden estos planos en internet y sólo muestran máquinas funcionando así que decidí compartir estos planos, espero que sirva estos dibujos.
if lo siento escribir mal pero soy de mexico y no se escribir muy bien en inglés. por favor corregirme y si tiene cualquier duda puede preguntar.
