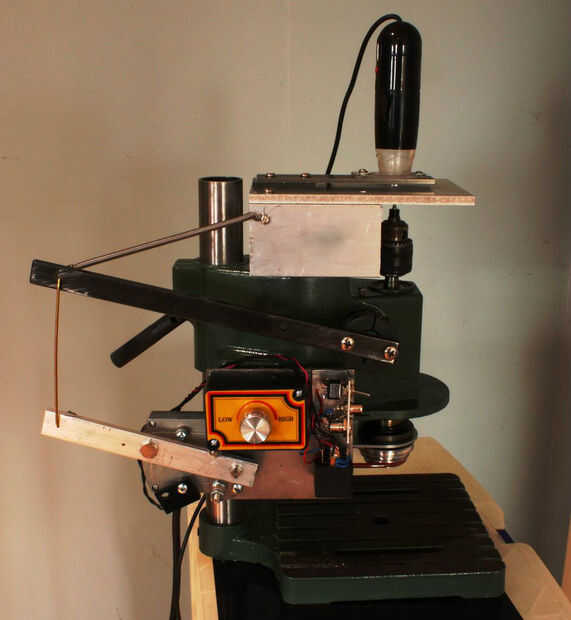

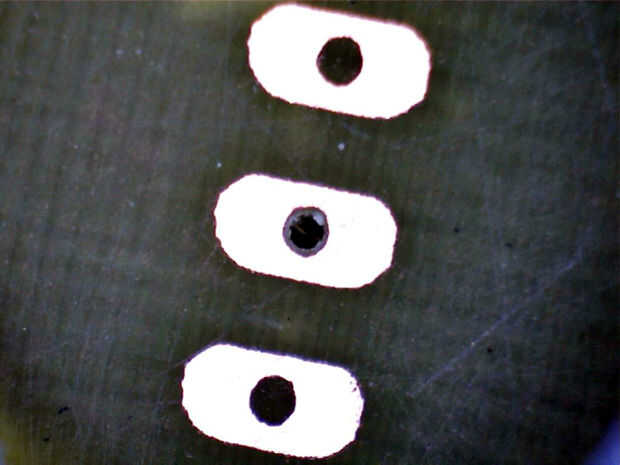

Este Instructable es una versión mejorada del USB microscopio guiado PCB taladro publiqué Aquí.
El tema de la perforación de PCB ha llegado muchas veces en el grupo de Yahoo Homebrew_PCBs. Entre los muchos pensamientos interesantes fue la descripción de Harvey White de la perforación de PCB que había construido usando una cámara de televisión y un taladro casero que perforado de los agujeros en la parte inferior de la PCB en lugar de la parte superior. También se ofrece un paso a paso motor por el eje de Z con una herramienta rotativa de alta velocidad como un eje.
La principal ventaja de la perforación de abajo hacia arriba es que polvo del taladro no empañar la visión de la cámara. Una ventaja secundaria es que la cámara no tiene que tomar un montón de espacio debajo de la mesa del taladro. En el Instructable original detallada de mi build de un USB microscopio guiado PCB del taladro en el Configuración invertida un apagar el taladro estante y tener un eje manual Z.
Después de usar un rato el taladro manual, encontré que era muy engorroso hacer el pcb con una mano mientras al mismo tiempo tira hacia arriba en la palanca para perforar el agujero. Así que decidí modificar el taladro PCB para incluir una zambullida motorizado.
También descubrí que la barra de estante el microscopio sobre la placa no era lo suficientemente rígido para evitar la flexión mientras que yo estaba enfocando el microscopio. Decidí cambiar la barra de aluminio con una barra de acero de las mismas dimensiones. El separador entre la barra y la placa puede ser acero o aluminio. El único problema presentado trataba en roscar el 4-40 agujeros para sujetar el soporte del microscopio. He encontrado que a menos que era muy cuidadosa (y suerte), el grifo de 4-40 se rompería. Por lo tanto, en esta versión del taladro usé tornillos 6-32 en lugar de otro. Le sugiero que use un toque de buena calidad, un montón de lubricación y tener mucho cuidado para asegurarse de que el grifo esté centrado verticalmente en el orificio.
