Paso 9: Bono: hacer un pedal de un ratón muerto

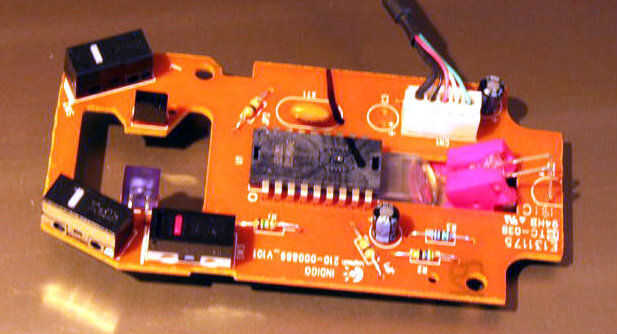

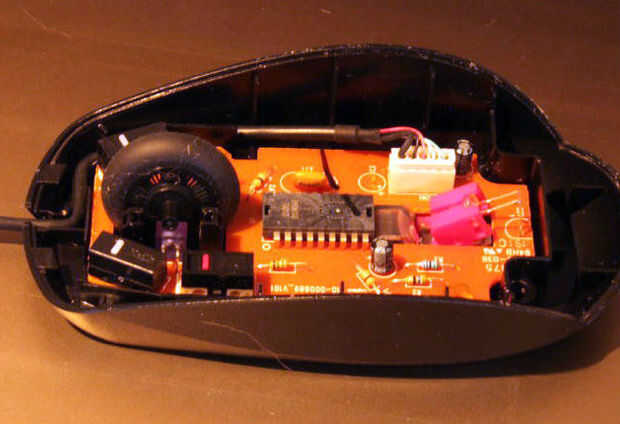

Usted necesitará un interruptor de pie para operar el paso. Bajo costo son fácilmente disponibles en eBay, pero decidí modificar un ordenador viejo, defectuoso de ratón en su lugar. Sólo usaremos los dos interruptores de botón, así que abrir el ratón, quite el mecanismo de rueda si lo tiene y sacar la bola o Sensor óptico. Eliminar los principales "chip".

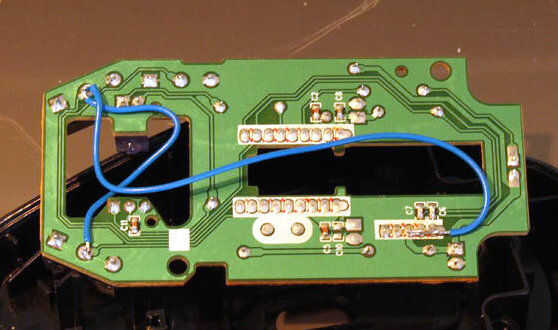

Usando un óhmetro, determinar que cable va a masa - generalmente los dos cables negros del ratón. Entonces no encontrar los contactos normalmente abiertos () de cada interruptor (generalmente el terminal del centro del interruptor. Soldar un pequeño trozo de cable no conectando dos contactos a los tres alambres no puesto a tierra del conector.

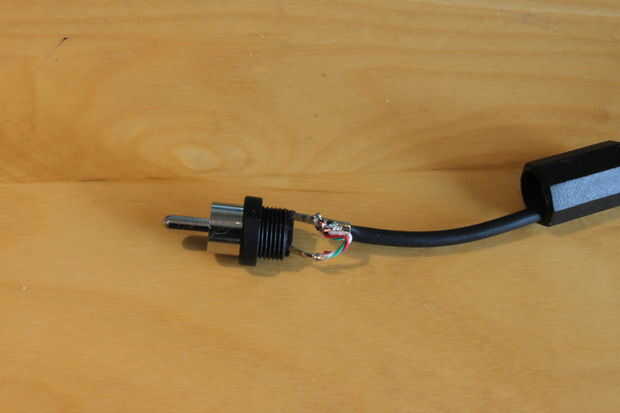

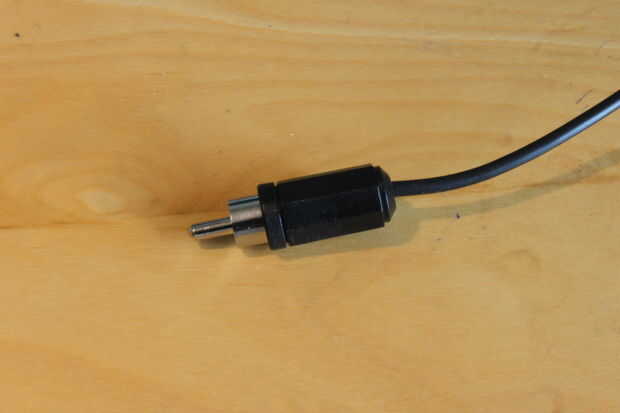

Cortar el conector usb del cable del ratón. Perfore un 7/64 (. 109) del agujero en la parte trasera del ratón y tirar el extremo cortado del cable a través de. El acoplamiento enchufe el conector del pedal al final del cable de la soldadura. Usé un simple Jack de fono de Radio Shack.
Compruebe con un óhmetro que los switches son una alta resistencia cuando los interruptores están abiertos. Mina Lee 182 ohmios, demasiado bajos, lo que indica que algo todavía fue unido a través de los interruptores. He cavado alrededor de la Junta y corte el pequeño inductor moldeado etiquetado JP3. Esto solucionó el problema. Ver las fotos.

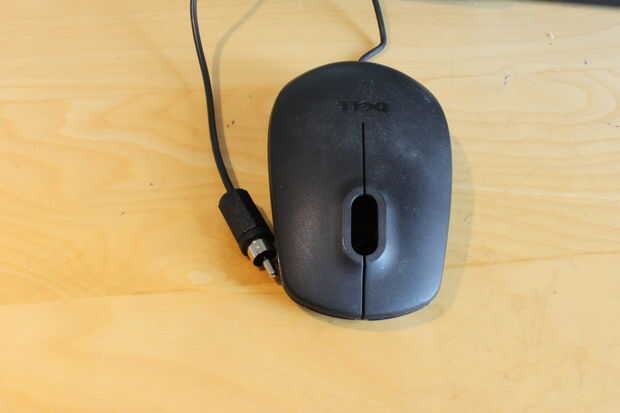

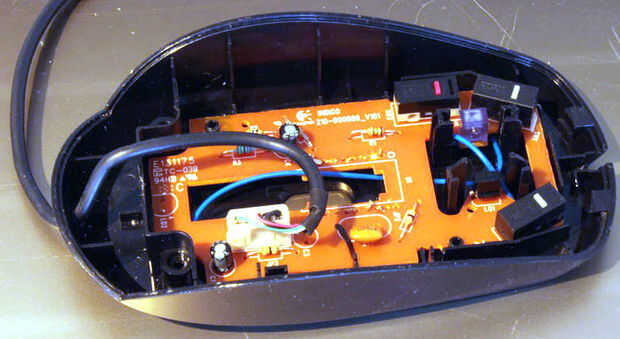

Vuelva a colocar el ratón pcb en la parte inferior del ratón chasis y vuelva a colocar la cubierta para completar tu pedal!
