Paso 5: Montaje de la caja de control de velocidad
Invierta el cabezal.

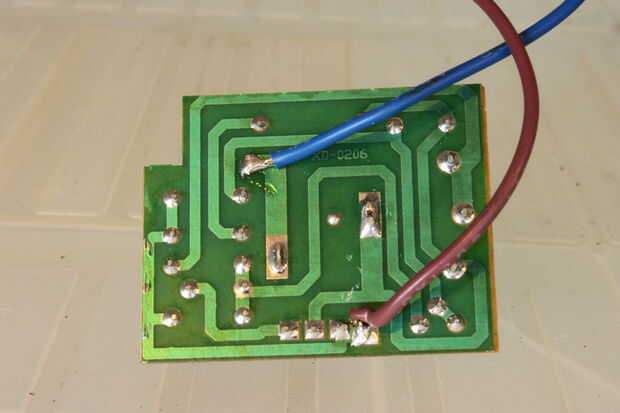

Tire de los cables del regulador de velocidad con su funda protectora a través de la ranura y el agujero grande en la placa del Motor. Vuelva a conectar el regulador de velocidad, soldadura a la parte posterior de la PCB tal como se muestra en las fotos. Tenga en cuenta que el cable que conecta al cable negro del enchufe de alimentación del taladro se conecta a la entrada del regulador de velocidad, que es el cable azul en la foto. (Ambos conductores será rojos en el taladro).
Si usted necesita holgura extra, puede quitar la abrazadera de alambre plástico y desconecte temporalmente el tornillo de tierra en el cabezal. Cuando haya terminado, vuelva a conectar el cable de tierra y meta los cables fuera del camino en el caldo de cabeza.

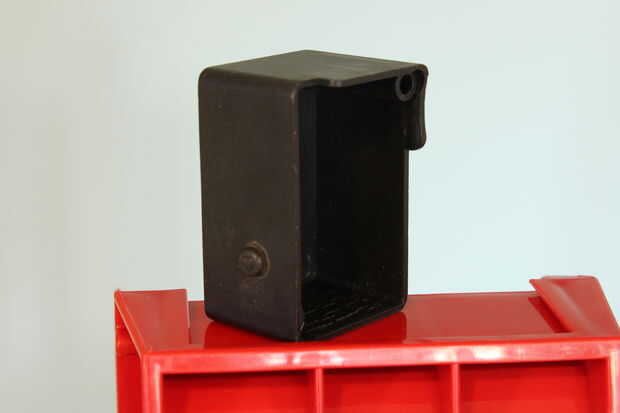

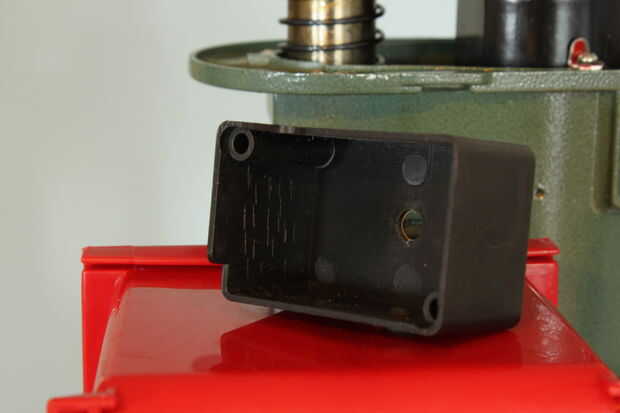

El plástico de la caja del regulador de velocidad tiene dos bordes contorneados para adaptarse a la curva en el cabezal. Usando un cortador pequeño lateral o snip corte cuidadosamente la pared lateral de plástico y la manga de montaje al ras con los otros lados de la caja. Ver las fotos.

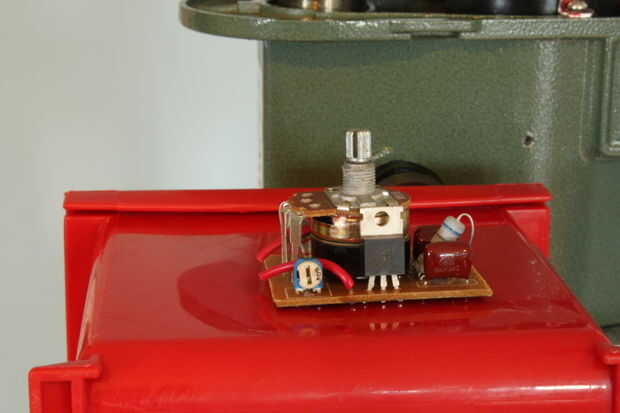

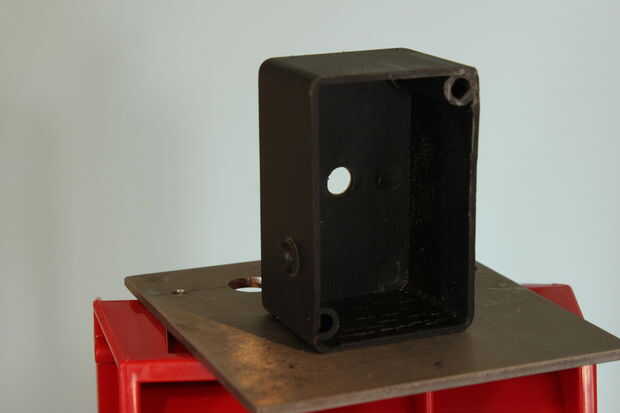

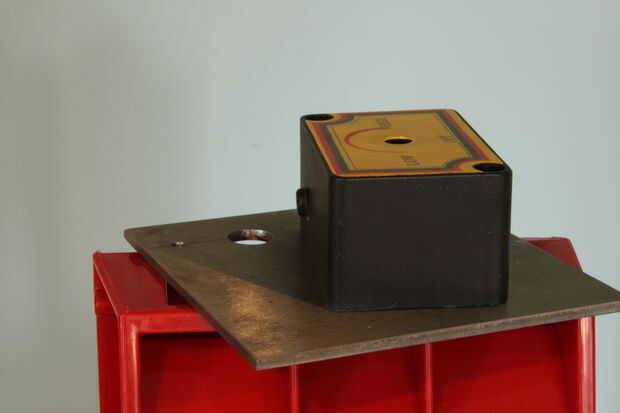

Coloque el Control de velocidad en la caja de plástico y garantizar el control grande tuerca y la arandela en el potenciómetro. Tenga en cuenta que el PCB puede ser instalado en cualquier orientación. Poner el plástico protector detrás de la placa, luego Monte la caja de control de velocidad en la placa del Motor con 1.5 pulgadas largo 6-32 tornillos. Si elige agujeros en lugar de enhebrar la placa del Motor, utilice alicates de punta larga para poner arandelas y las tuercas en la parte posterior de la placa del Motor para asegurar la caja.
