Paso 6: Cableado del interruptor, conector soporte, relé y el Motor
Ahora haremos un pequeño soporte para sujetar el conector de alimentación, interruptor de encendido y conector de interruptor de pedal. Cortar un trozo de 1.75 pulgadas. 75x.75 aluminio ángulo. Broca 9/dos 64 (. 141) los agujeros para que coincida con los agujeros en la placa del Motor. Perfore agujeros de montaje para el interruptor de encendido, conector de alimentación y conector de interruptor de pedal en la otra cara del ángulo. Los tamaños del orificio dependen de la exactos conectores y el interruptor que ha elegido.

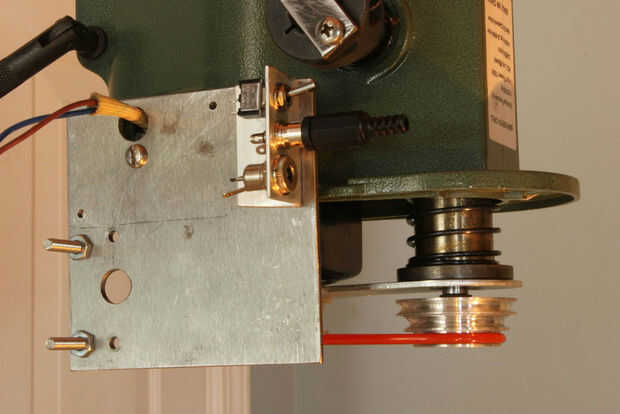

Montar el ángulo en la placa como se muestra usando hardware de 6-32. A continuación monte el interruptor en el orificio superior, el conector del interruptor de pie en el agujero central y el conector de alimentación en el agujero de la parte inferior como se muestra en las fotos. Siguiendo el esquema, alambre de estos tres componentes dejando 6 pulgadas conduce a ir al relé.
Conecte el relé siguiendo el esquema anexado. El circuito funciona como sigue:
1 - Gire el interruptor.
2 - Presione el interruptor de pedal. El taladro se mueve hacia arriba hacia y a través de lo PCB, el agujero de la perforación.
3 - un imán en la palanca del Motor activa el interruptor de límite normalmente abierto. Esto engancha el relé cerrado, quitando energía del Motor.
4 - un resorte externo junto con el eje retorno muelle tira el taladro a la posición inicial.
5 - el pedal entonces tiene que ser liberado para destrabar el relé y reposicionar el circuito.

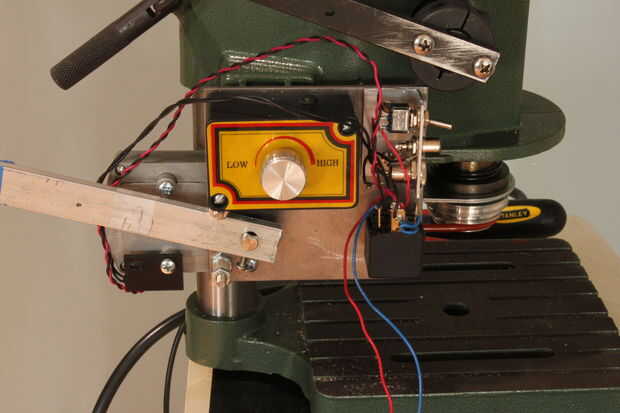

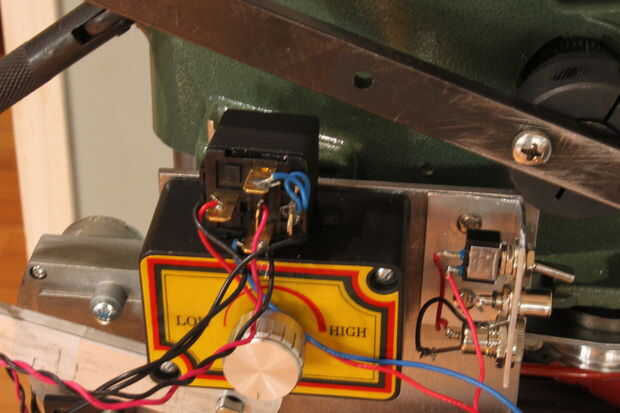

El relé que he utilizado es un relé de automoción con una brida de montaje. También tiene construido en diodo montó (sin usar), por lo que se polariza y debe ser conectado por el esquema. Conecte los cables del conector soporte. La soldadura de los cables del motor al relé, pero les dejo desconectada del motor por ahora. El relé del perno a la placa del Motor utilizando 6-32 hardware como se muestra en las fotos. No conecte el interruptor de límite en este momento.
Conecte la fuente de alimentación y un pedal (o puente en el conector de pedal). Gire el interruptor. Brevemente conecte los cables del motor. El motor debe ir hacia la izquierda, hacia el eje. Si no es así, invertir los cables. Luego suelde los cables del motor en su lugar.
Apague el interruptor de alimentación, desconecte la fuente de alimentación y el interruptor de pedal.
