Motores de control con relés (control de motor estilo tanque)

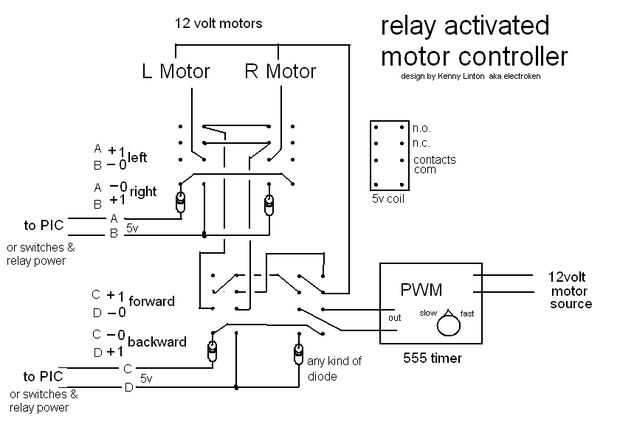

el esquema muestra cómo conectarse a salidas de un PIC, se necesitan sólo cuatro líneas. O,
Utilizar un motores grandes de juguete radio control para control de tanque-como control.
En el receptor, cortar los cables del motor del coche/tanque juguete en los motores y conecte los cables a las bobinas de relé de 5 volt tal como se muestra en el esquema para el PIC...
Puede conectarse cualquier control de velocidad, como un PWM. Utilice cables de calibre pesado en todos terminales de contacto de relé.
Etiquetas: Motor, Relé de, Control de motor
