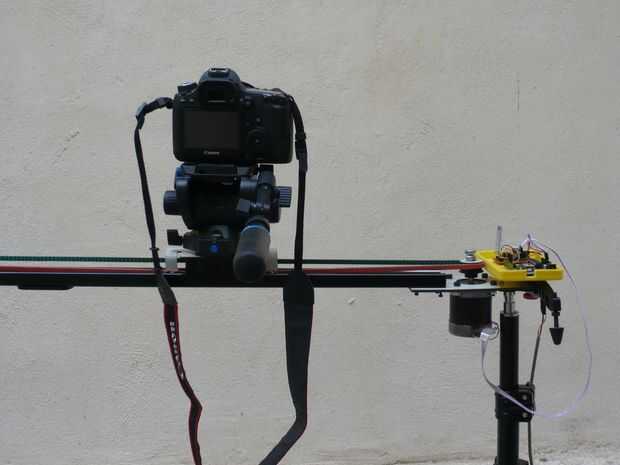

Paso 3: Sistema de impulsión mecánica
Partes mecánicas consisten en lo siguiente:

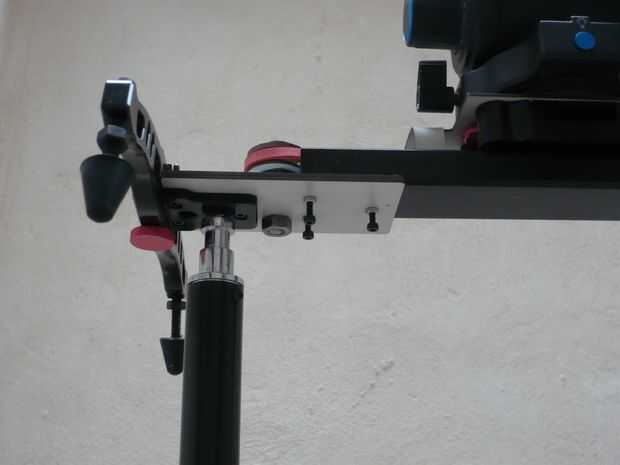

1. dos placa polea rodamiento soporte

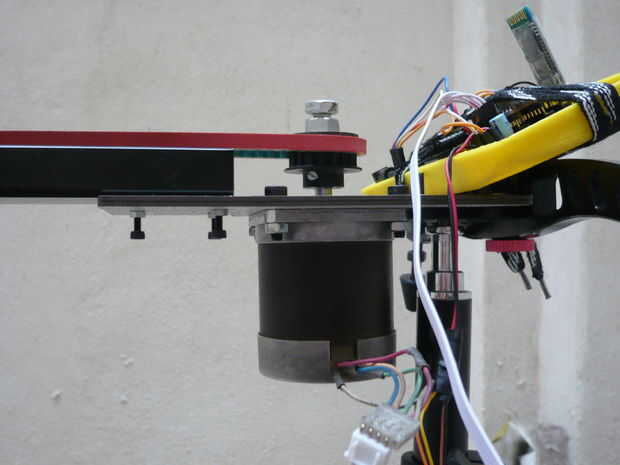

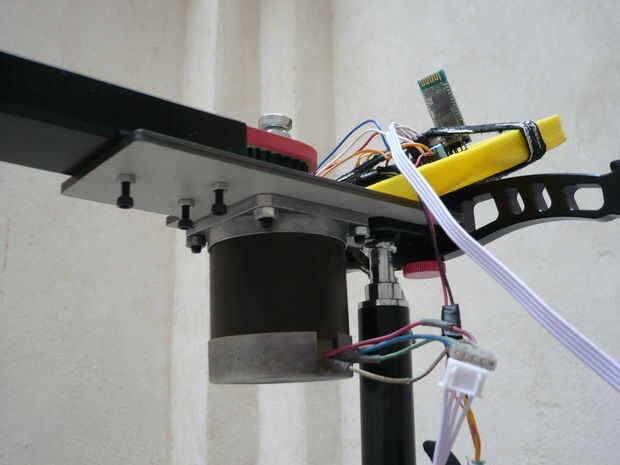

2. dos placas para soporte de motor paso a paso

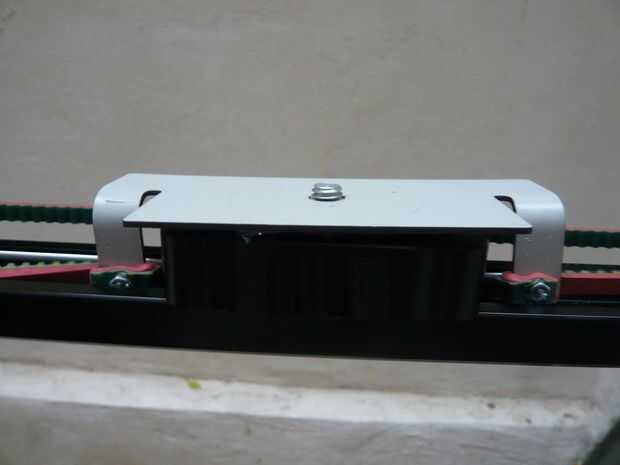

3. placa silla de montar encima de bloque deslizante
4. correa con la polea

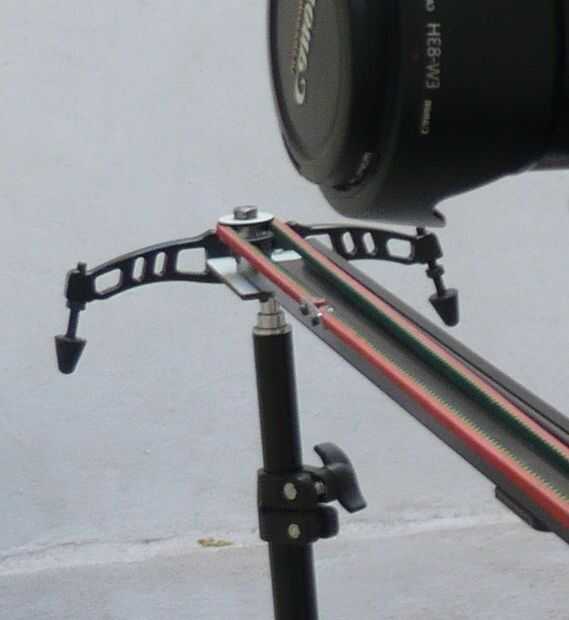

5. polea teniendo gobernador apoyado con tuerca y tornillo de 8 mm

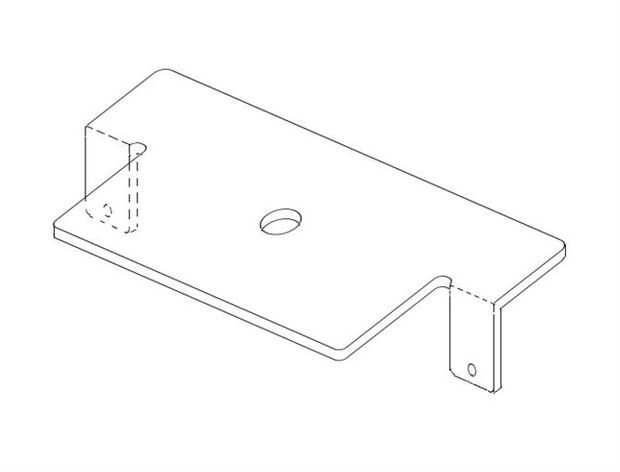

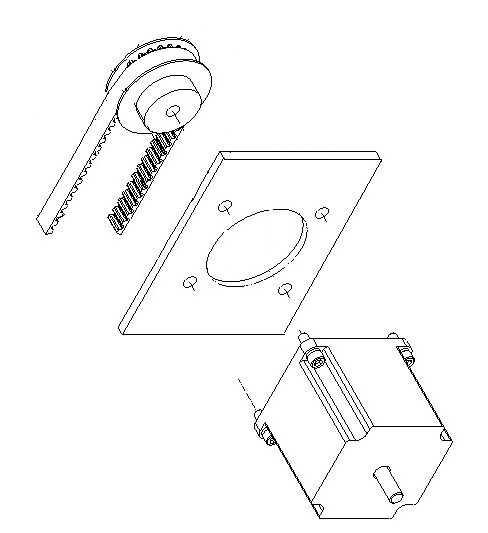

Puedes ver los dibujo en el archivo SVG que puede ser cortado por un láser de corte de partes. Instalación de la polea tensora y motor paso a paso fueron indicadas en cuadros. Se utilizaron dos placas de acero de 1,5 mm que tiene pinturas duros para ambos extremos del deslizador, pero puede utilizar una sola pieza de 4 o 5 mm robar placa así.

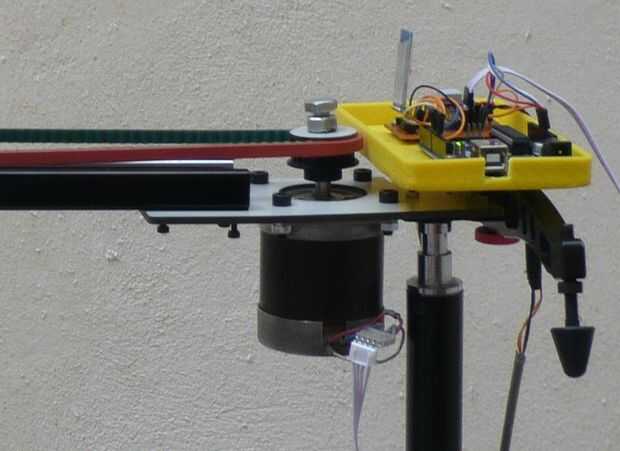

También es posible utilizar una manija para accionar manualmente el regulador. Este mango puede fijarse a la cabeza del perno encima de la polea del motor paso a paso.
