Paso 12: Terminar el trabajo
Construir el circuito final

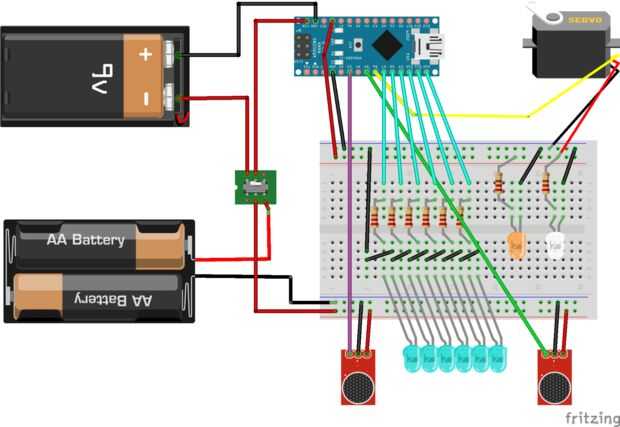

Usted puede ver por encima el circuito final de Fritzing. Como dije antes tiene 2 pilas para resolver el problema de interferencia.

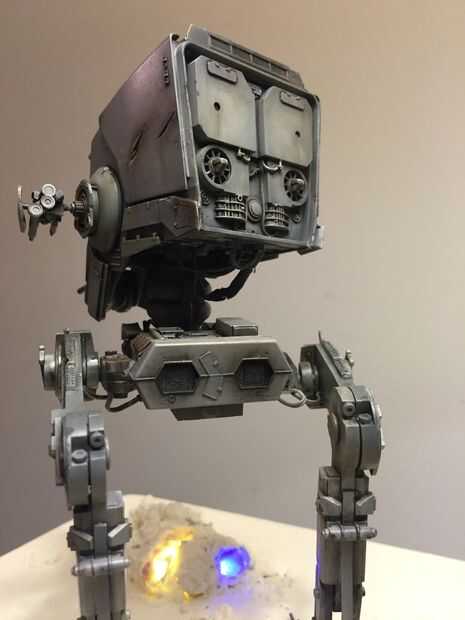

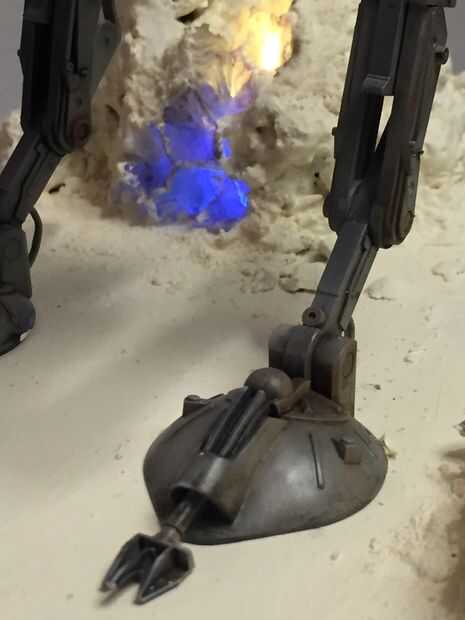

En el diagrama puede ver 6 leds que se encienden para arriba la base. Estos son opcionales.
Hacer todas la soldadura necesaria. Y soldar todos los componentes para el Arduino Nano.
He utilizado este maravilloso botón de Metal Led frontal. Revise las instrucciones para cablear correctamente.
Establecer el modelo al base con 2 tornillos formulario la base y a los cables.
Instalar los micrófonos
Mi diseño de la base me ha forzado a llegar a la superficie de la base sólo con los 2 micrófonos y no con el tablero de detección de sonido todo. Así que tuve que estirar los cables de micrófonos. Para ello separa el formulario mic su Consejo y vuelva a soldar usando el audio de CD-ROM de dos 20 cm cable (que están protegidos).

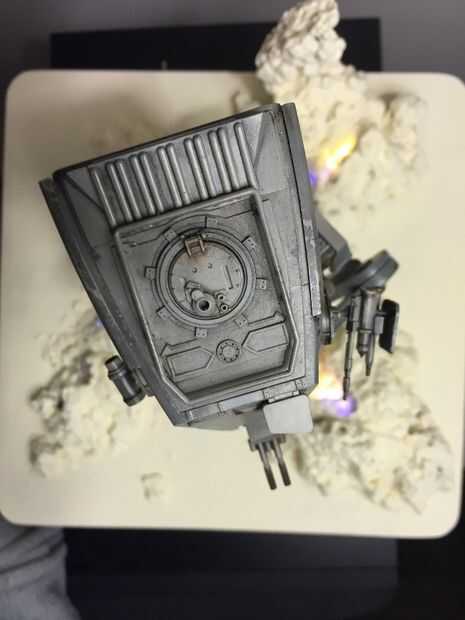

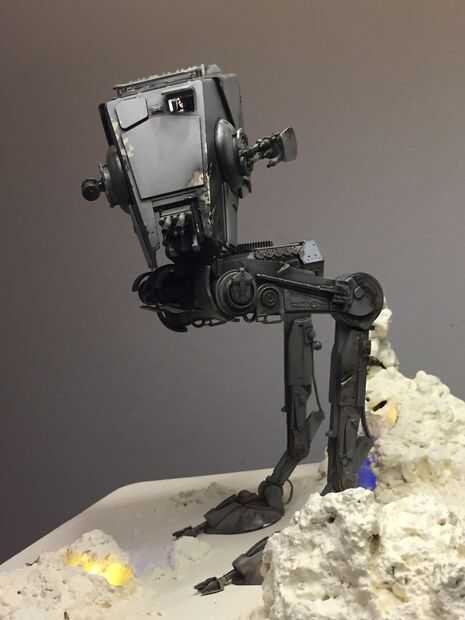

Después de eso me puse unas rocas que ocultan los dos micrófonos. Y pintado en blanco (sé que es un diseño impopular diorama, pero me gusta así)
