Paso 1: Construcción de tanque Custom creación de pistas en 3d para impresión 3d
Sistema de pista
Se recomienda ese modelo 3d las dimensiones que tiene un diseño exacto y asegúrese de que las piezas se encajan donde se espera que. Al mismo tiempo también están haciendo modelos 3d impresos se puede que es una ventaja añadida. Uso de este software hemos diseñado nuestros piñones de conducción y tanque también rastrea las ruedas bogey y determinado donde irían los ejes.
Aquí está la lista de verificación para el sistema de pista:-
Compruebe para ver si los motores se forma y se alinean con el eje de las ruedas motrices.
Compruebe cómo se ensambla la pista y si se puede utilizar el mismo camino (algunos juegos vendrán con orugas de goma buena que pueden ser utilizados con el motor).
Si las pistas no encajan con su programa de conversión esté preparado para crear sus propias pistas o fuente algunos de otros modelos.
¿Las ruedas siempre son capaces de convertir para uso? ¿Las ruedas son capaces de convertir para uso? Cómo son su eje se va a trabajar; ¿vas a perforar el centro de las ruedas provistos para el uso de eje?
La tolerancia y el precio de SLS 3d de impresión

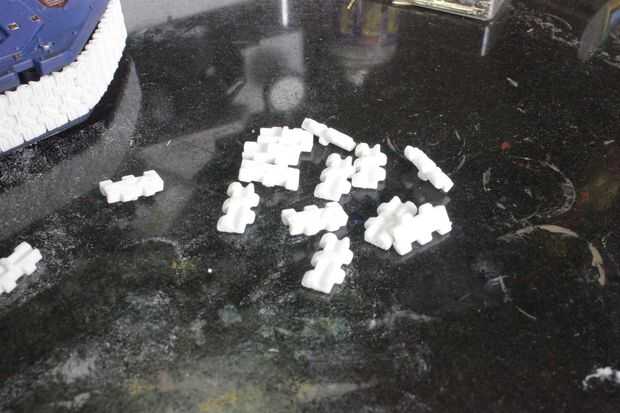

Aquí hay algunas fotos por lo que puede medir la magnitud y precisión que se puede imprimir con una impresora de SLS (no que tenemos uno!) hemos utilizado una compañía en Inglaterra llamado Reino Unido de impresión 3d y llegaron a un costo razonable de £78. Ahora comparar que a 3er partido y no una mala cuesta en cada pieza y viendo que puede imprimir 500 segmentos de pista en esta impresión (que es suficiente para 10 tanques). Tan £7,80 para un conjunto de pistas es muy bueno.
Las tolerancias de impresión 3d se encuentran en la región de +/-0.1 de mm.
Construcción de tanque Custom Tracks
Decidimos que la mejor manera de hacer pistas personalizadas realista sería impresión 3d que pistas cada tanque individual, como no había manera podríamos convertir las pistas originales en piezas usables.
Para mis temas de tanque del modelo usé un programa llamado "3d Studio Max" es un software CAD que permite gran alcance del diseño 3d y animación libre y puede también producir. STL (que es el formato de archivos que debe enviar a la impresora 3d) archivos que es lo que queremos para la impresión 3d.
AutoDesk 3d Studio Max:
http://www.Autodesk.com/Education/Free-Software
También puede utilizar Sketchup:
http://www.SketchUp.com
e instalar el Plugin de STL para Sketchup: http://extensions.sketchup.com/en/content/sketchu...
Esto es una gran herramienta poco para comprobar su. Archivo STL
http://www.netfabb.com/Basic.php
Marque aquí para obtener más información sobre gratis para usar software de CAD:
http://www.3dprint-uk.co.uk/Free-CAD-Programs/
Estos son algunos videos que he creado para mostrar cómo hacer tus propias pistas
Creación de pistas (creadas por mi)
Diseño con precisión / construyendo cosas a tamaño (creado por mi)

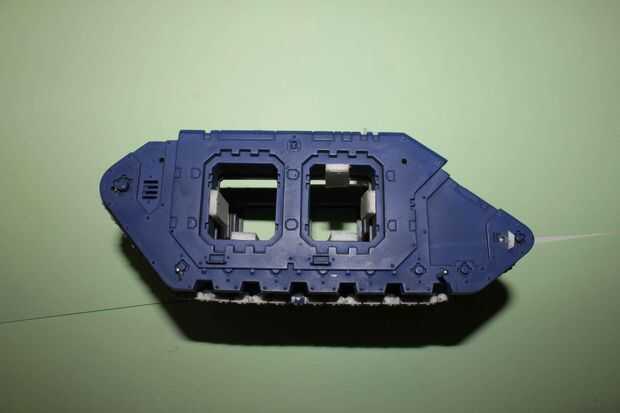

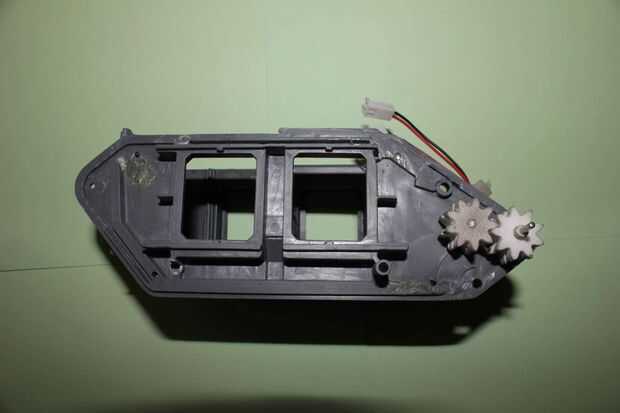

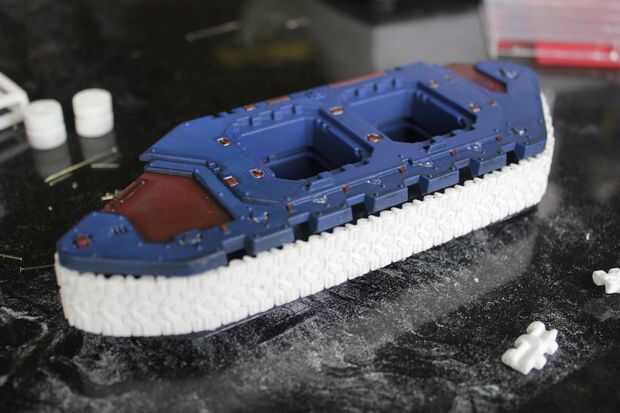

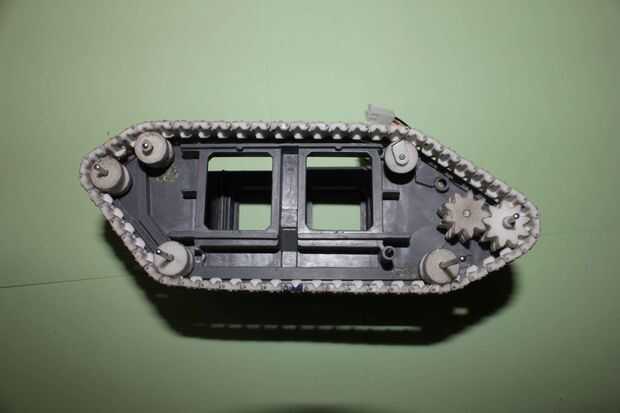

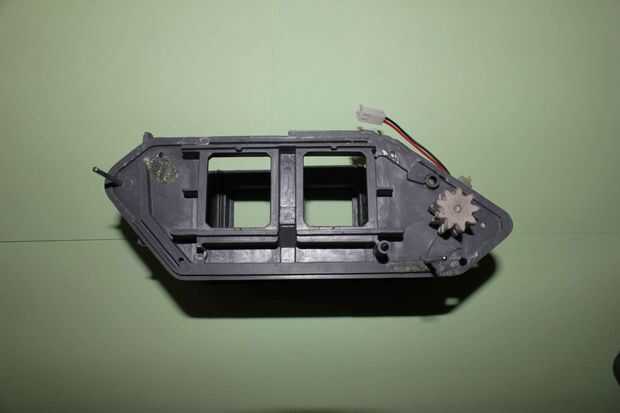

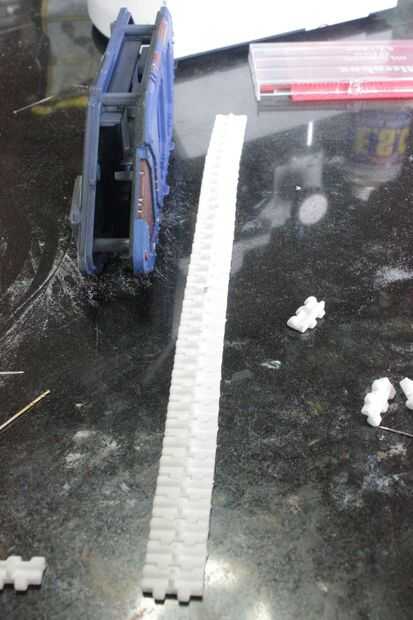

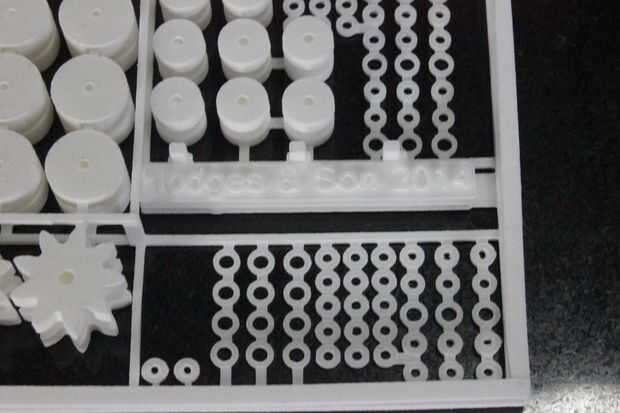

Las fotos de arriba muestran cómo las piezas se juntaron y la sprew que hemos hecho en 3d Studio max y recibió de la impresora con todas nuestras piezas en ella.

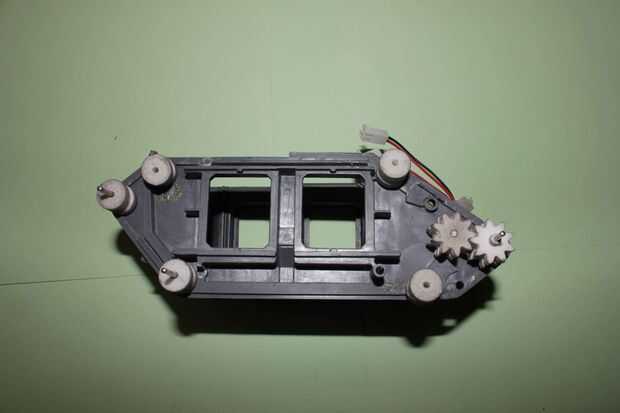

Para conectar nuestros temas juntos usamos pernos de retención casa que nos corte a la longitud. Y eje de acero de 2mm para las ruedas bogey girar en.
