Motorized Ping Pong Ball Guns (2 / 21 paso)

Paso 2: Un diseño del bosquejo y ponerlo en la computadora

El bosquejo del diseño fue basado realmente en algunas diversas ideas que tenía para estas armas de ping pong.  El diseño resuelve alrededor de los conjuntos de motor y ruedas tenía.  Básicamente sabía que el arma tenía que tener el motor asambleas fijar a los lados del cañón y el cañón de la pistola tenía que ser capaz de pasar una pelota de ping-pong a través de él.

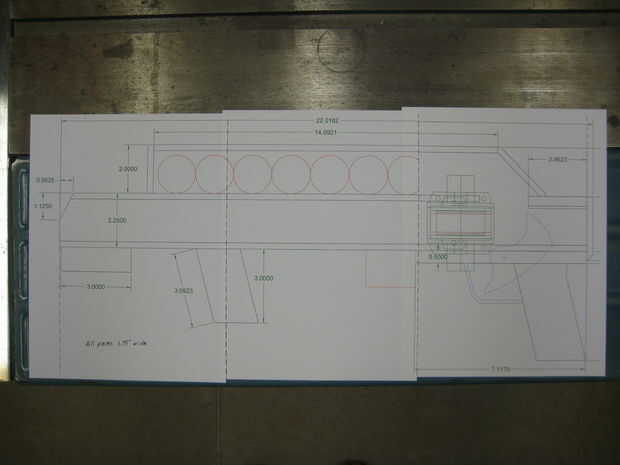

Bosquejó originalmente algunos diseños sobre papel, con lo que pensé que debería parecerse a la pistola de ping pong.  Decidí que los barriles cuadrados en lugar de redonda para simplificar la construcción y pensado podría ser mejor de todos modos.

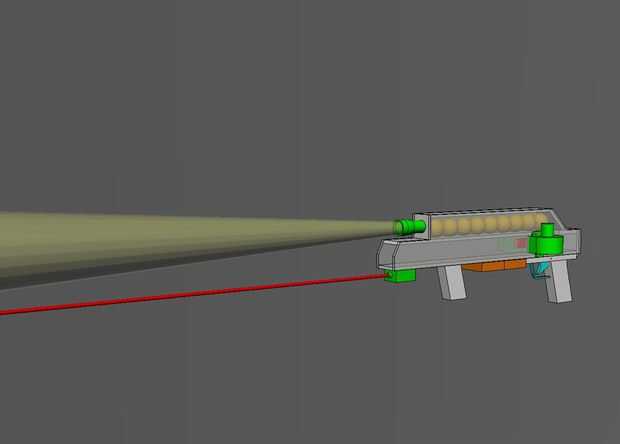

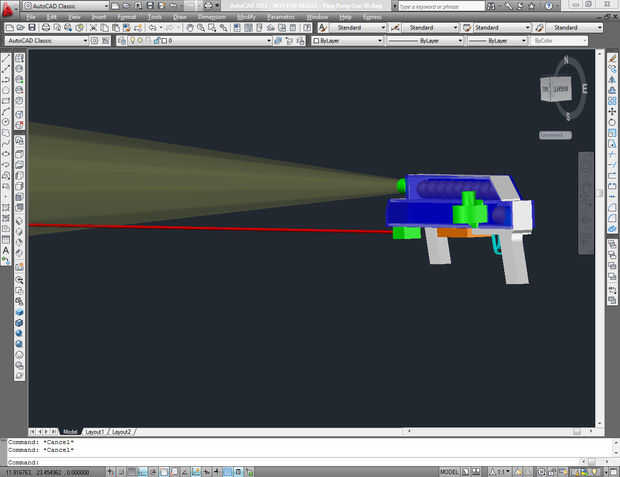

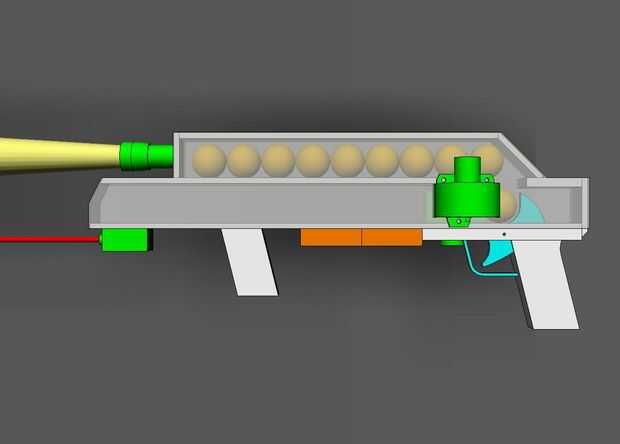

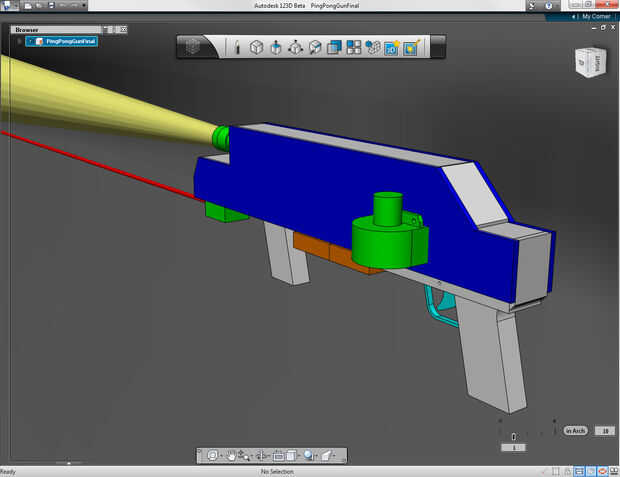

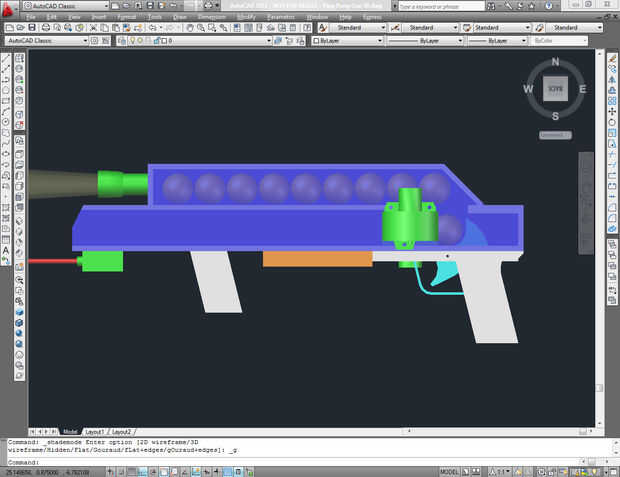

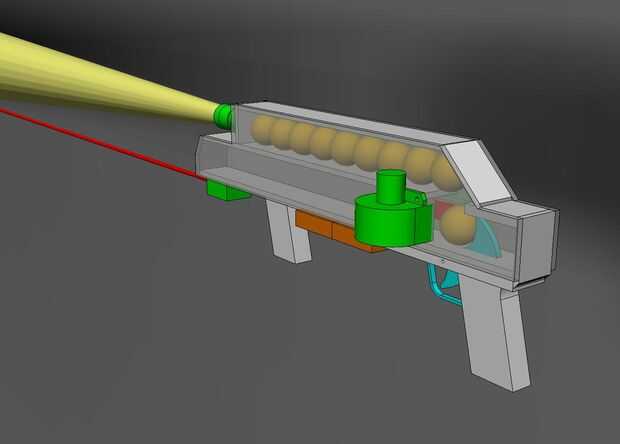

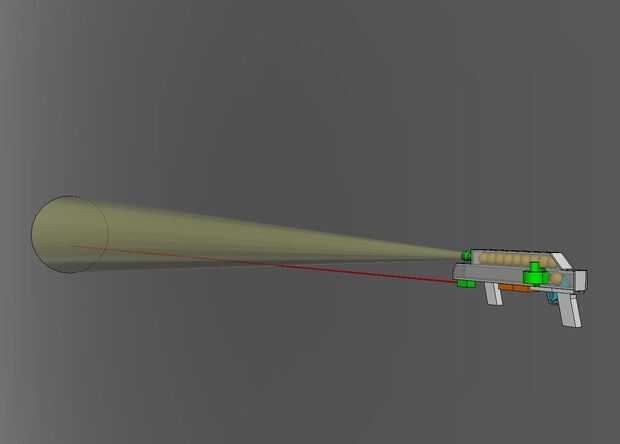

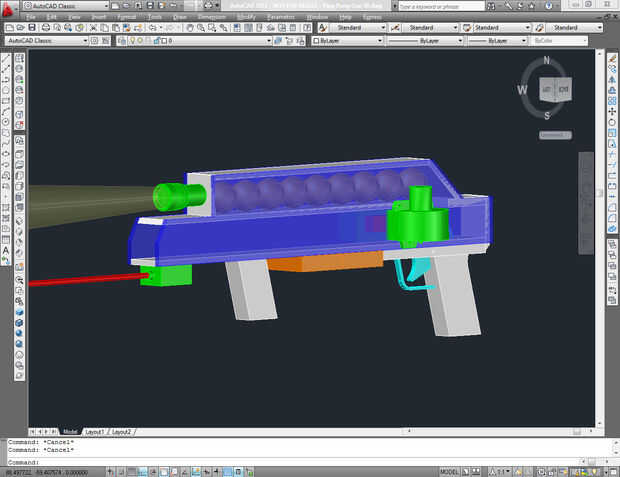

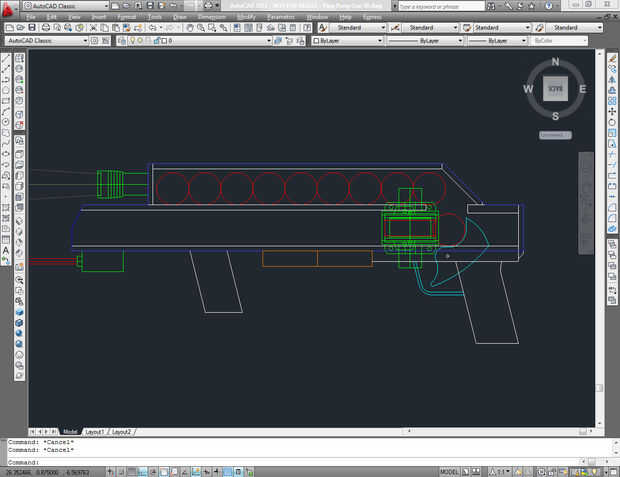

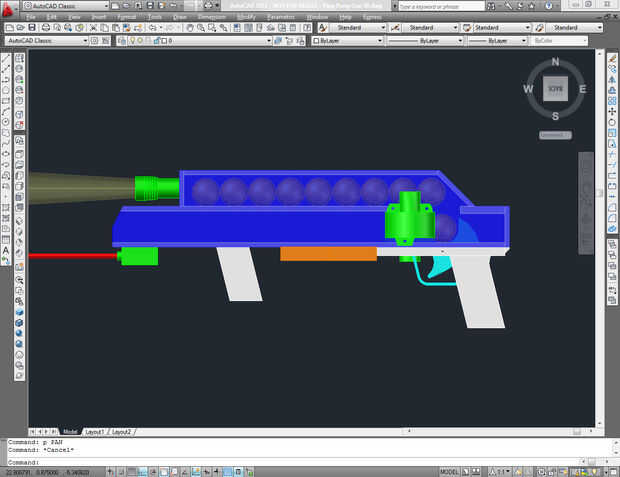

Diseño de las armas en Autocad como elementos 3D y luego importen el modelo 123D.  He estado usando productos de autodesk durante mucho tiempo así que esto era la forma más rápida para crear el modelo 3D.  Los tipos de archivo diferentes se unen para su uso.  Me agregar materiales a los objetos en el 123D y pensé que la prestación parecía realmente bueno.  Los colores de las diferentes partes de la pistola se utilizan para mantener los diferentes elementos separados y más fáciles de ver.

El archivo de Autocad DWG y los archivos 123D se adjuntan para su descarga si quieres.
