Paso 3: Diseño básico
No tomo muchas fotos del proceso porque honestamente, fui volando, aunque lo tomé un poco y te intento explicar mi proceso de pensamiento.

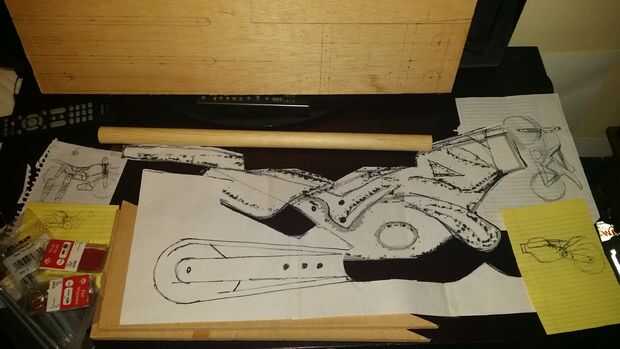

Tuve una idea "Aceptar" de lo que quería hacer pero realmente todo para empezar con que llevaba era muy áspero plantilla de papel de la estructura (el cuerpo entero de la moto realmente) que llevó a cabo sobre las 2 ruedas y parecen coincidir bastante bien, tamaño. De esto me di cuenta de una lista de corte general para todo excepto la horquilla (véase abajo):
Dos 1/2" madera contrachapada marco recortado,
Un espaciador, el "tanque" de MDF de 3/4
Un espaciador de 3/4 "Guardabarros trasero" en MDF,
3/4 muchos "espaciadores MDF con un agujero de 2" Sierra,

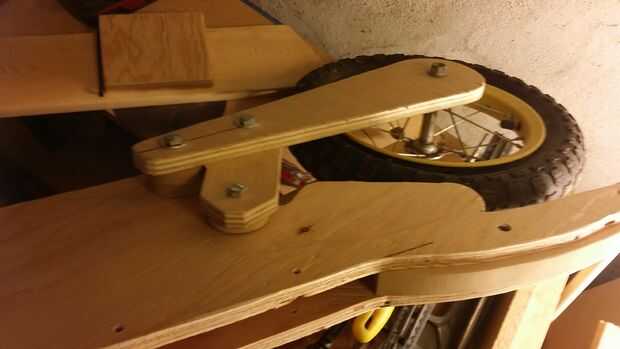

Dos 1/2" madera contrachapada"trasero brazos",

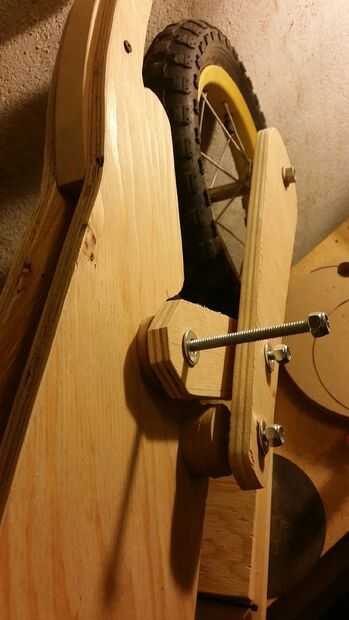

Dos 1/2" madera contrachapada"amortiguadores"

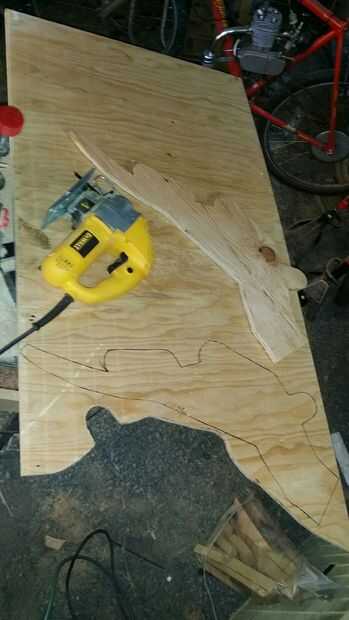

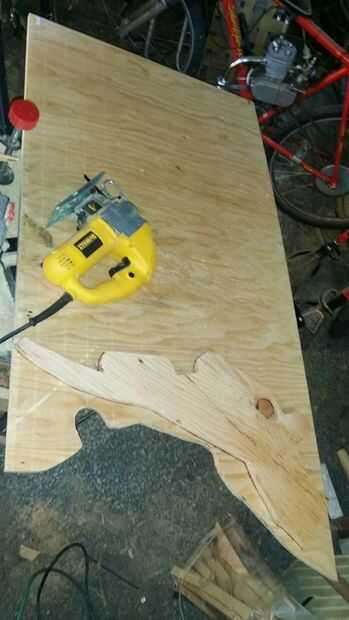

Eso es todo! Me básicamente áspero corte 1 de cada uno con una sierra de calar y aproximadamente se reunieron para ver cómo encajan las cosas. Entonces copié los dobles con una broca de recorte al ras sobre mi mesa de fresadora. Usé un chaflán de la broca en el borde exterior de casi cada pieza de la construcción, para las esquinas más suave. Proceso similar con las horquillas más abajo.

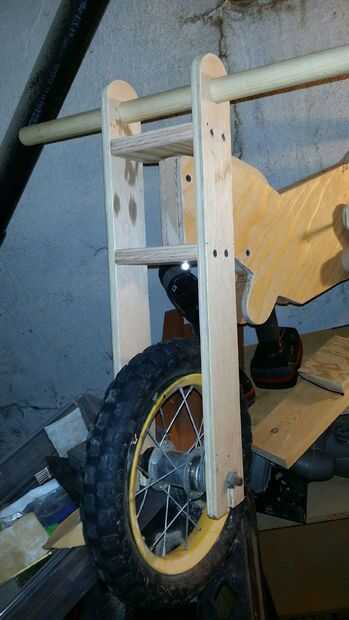

Yo sabía que el diseño de la horquilla que quería utilizar. Es muy simple visto en muchas motos de este tipo. De sólo 5 (incluyendo la placa # 6) piezas y tamaño según las ruedas utilizar (longitud del diámetro de la rueda) y el ancho para el tamaño del cubo. Las 5 piezas incluyen:

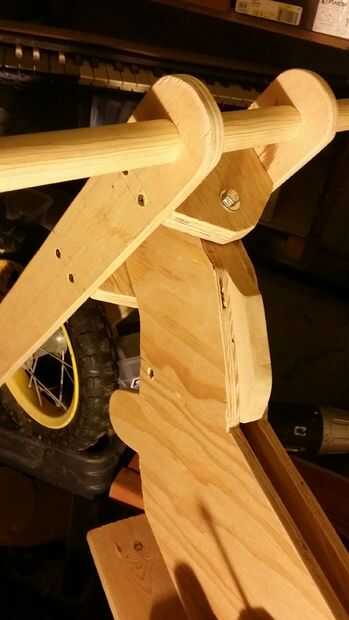

-2 en forma de una placa de hogar de béisbol para los "tres árboles", mina fueron hecha de chatarra 3/4" madera contrachapada. Estos mantener el togethor horquillas y fueron montado 4.25" aparte tan un tornillo de 6" y las arandelas podrían fijar al cuello del marco (4" de alto) y actuar como pivote para el torneado.
-2 tenedores de madera contrachapada de 1/2" que fueron 20" de largo con 3" de ancho. Dientes 3/8 "x 1" de profundidad en la parte inferior de la rueda montar. Un orificio de 1" fue perforado de 1.5" de la parte superior de cada uno.
-1" diámetro 12" clavija de madera (tipo de madera no seguro). Esto funcionó a través de los agujeros de 1" en las horquillas y fue pegado y brad clavado en lugar.

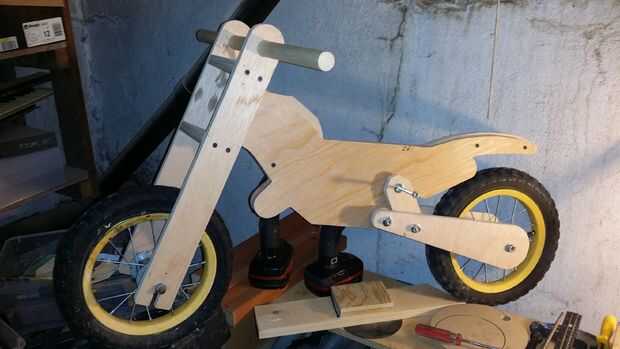

Una vez que las horquillas montadas y las piezas del marco/trasero juntos, se burló de lo para arriba completamente, para tener una idea del proyecto terminado. Encontré las horquillas a ser demasiado largo, así que corte aproximadamente 3 pulgadas. Entonces decidí teñir cualquier madera con un grano y el resto sería negro satinado. Todo debe ir bien con el vinilo negro que tenía para el asiento.
