Mouse con puerto USB (unidad interna opcional) (4 / 6 paso)

Paso 4: Cableado y montaje

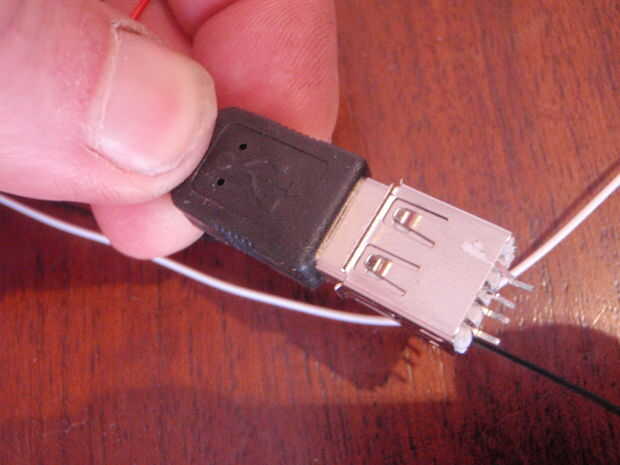

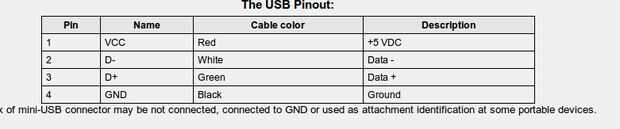

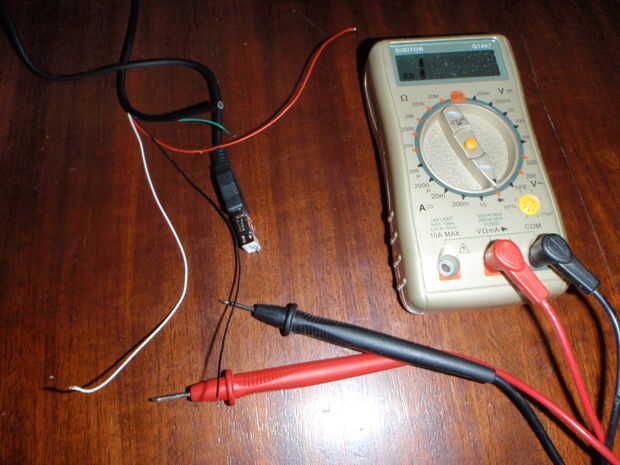

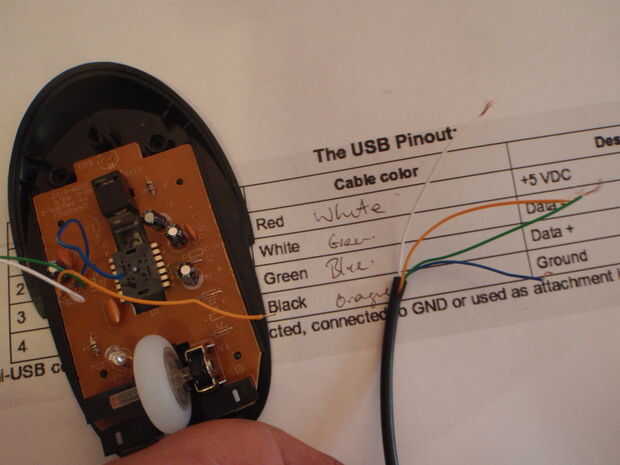

Cuando miraba el cable del mouse usb por alguna razón los colores cuando la tabla del pinout. Puse una de las tomas de usb en el extremo del cable y usa un multímetro para figger a donde van. El diagrama de pines se ve cuando se mira en el extremo del cable usb, no la toma, así que un poco debe tener cuidado para que no se el espejo de cables reflejada o invertido.

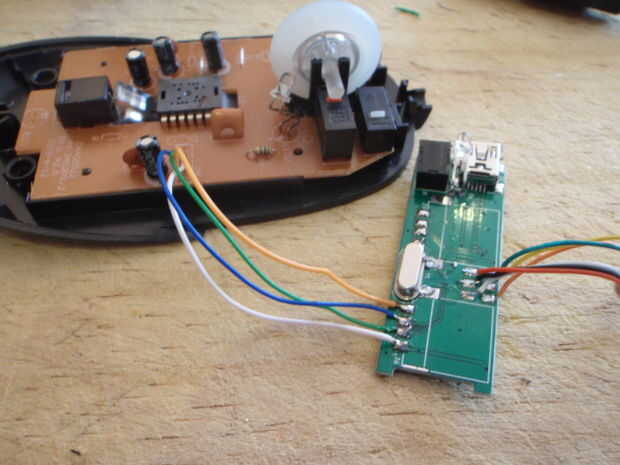

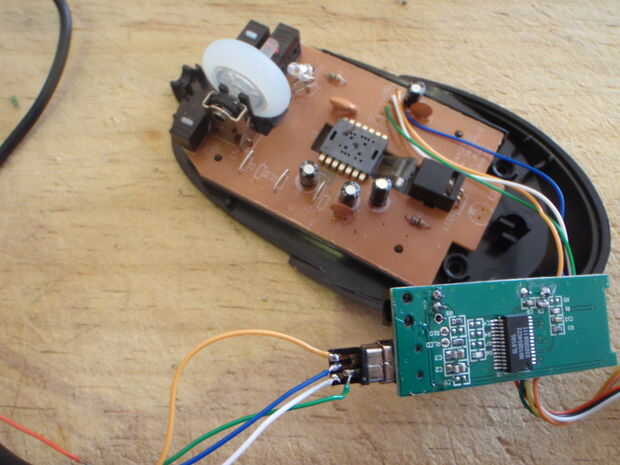

Simplemente corte los ratones cable y soldar el extremo del ratón al centro donde fue quitado el enchufe y el otro extremo al cable mini usb, con la tapa quitada.

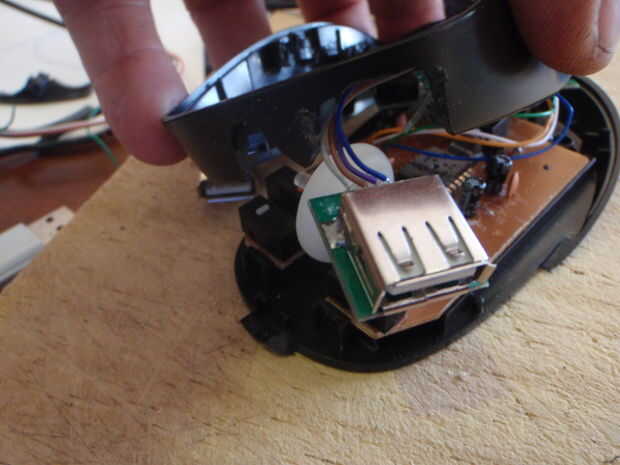

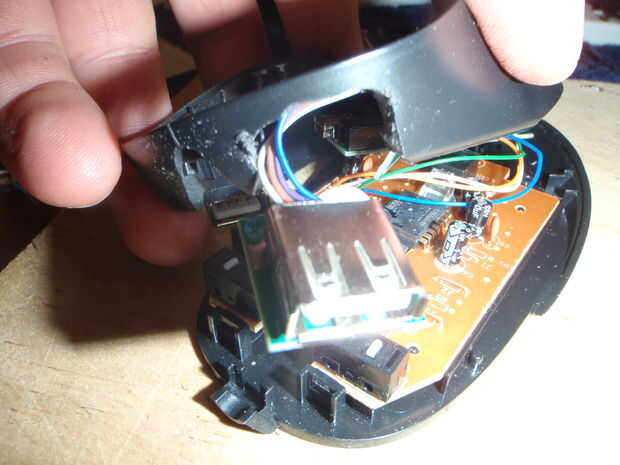

Por último corté un agujero en el lado de la caja para la toma de usb volver a salir. Apuntó hacia arriba ligeramente para dejar el usb arrastrar sobre la mesa cuando el ratón se mueve.
