Paso 2: Circuito/circuito

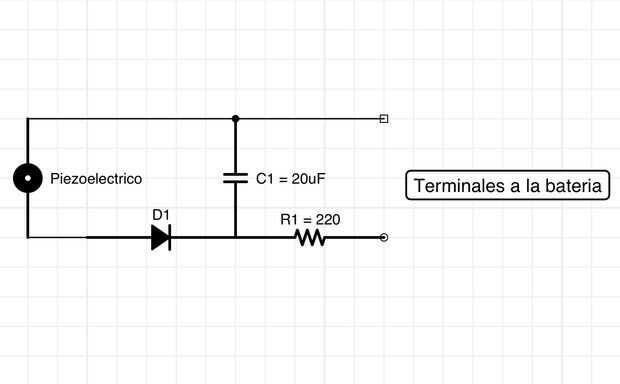

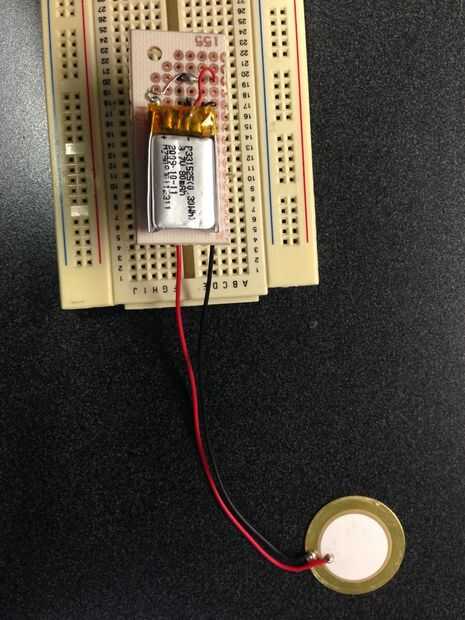

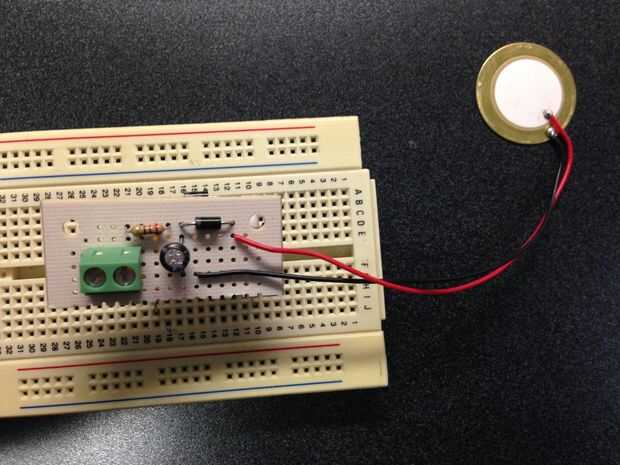

El terminal positivo del sensor piezoeléctrico está conectado al ánodo del diodo D1, que se utiliza para rectificar la tensión proporcionada por el sensor, permitiendo voltajes positivos sólo, el condensador C1 mantiene la tensión durante un período corto de tiempo, y la resistencia nos da la corriente necesaria para cargar la batería.
Además se puede utilizar un Diodo zener para regular el voltaje dado por el sensor, que manera de conectar la batería, asegura la tensión y corriente se requiere para cargarla.
El terminal positivo del sensor piezoeléctrico se conecta en el ánodo del diodo D1, el cual se usa para rectificar el voltaje proporcionado por el sensor, permitiendo solo el paso de voltajes positivos, el condensador C1, compadrazgo el voltaje por un corto periodo de tiempo, y la resistencia nos descarte la corriente necessária para alimentar la batería.
Adicionalmente se puede usar un diodo Zener para regular el voltaje otorgado por el sensor, de esta forma al conectar la batería se parte el voltaje y la corriente son los necesarios para poder cargarla.
