Móvil controlado coche (3 / 8 paso)

Paso 3: Soldar componentes

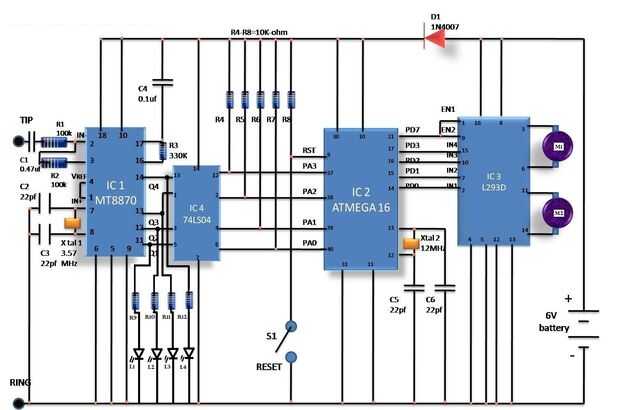

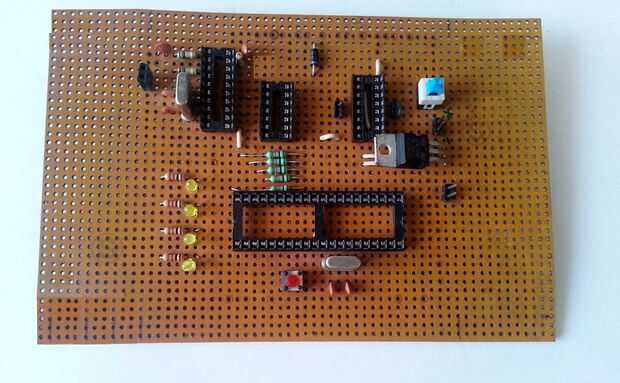

1. Comience soldando el microcontrolador ATmega16 y coloque cuidadosamente los componentes en el PCB de propósito General según los esquemas.

2. soldarlos cuidadosamente según los esquemas.

Nota:

Además de los esquemas, diseñé la fuente de alimentación de 5v regulada para el controlador usando IC de regulador de voltaje 7805. Como voltaje de la batería está en la gama de microcontroladores, no es necesario para el control de voltaje. En caso de utilizar baterías de 6v, utilice el regulador de voltaje 7805.

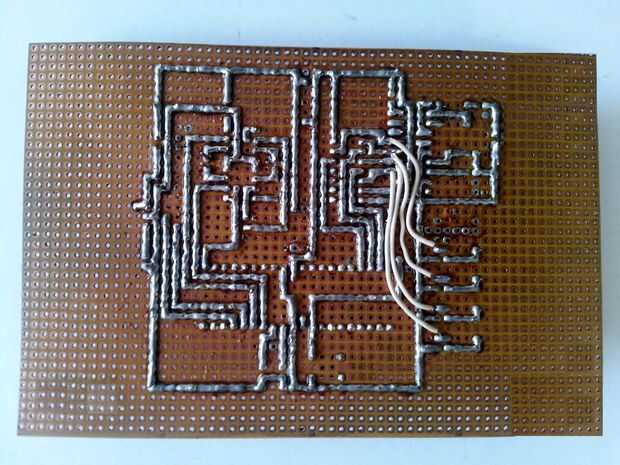

3. usted necesitará seguir soldadura para ajustar el circuito en un PCB pequeña.

4. también puede hacer un diseño de PCB y desarrollar un PCB profesional.
