Paso 5: Determinar cómo funciona el interruptor de
Si la linterna tiene varias luces (delantera, lateral, superior, inferior, etc.. NO que significa múltiples LEDs para completar una matriz), entonces la parte más difícil de esta construcción será averiguar que las conexiones van a qué parte de la luz. Si su luz sólo tiene una función (por intervalos) luego el conmutador sólo tenemos 2 terminales, y completamente puede omitir los pasos 5 y 6 y vaya al paso 7!

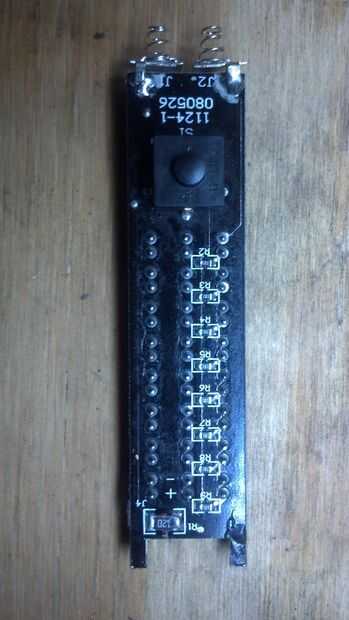

Si su luz es como la foto de arriba, con múltiples funciones y un soldado a una placa de circuito, hay 2 maneras que usted puede conectar su propio interruptor. De cualquier manera, usted necesitará saber donde conectar los cables para su nuevo conmutador. Aquí están algunas maneras de descubrirlo:

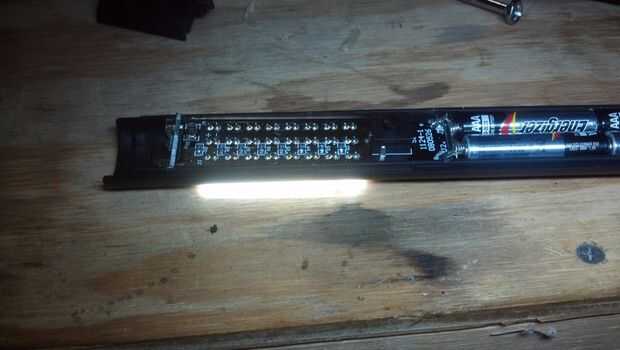

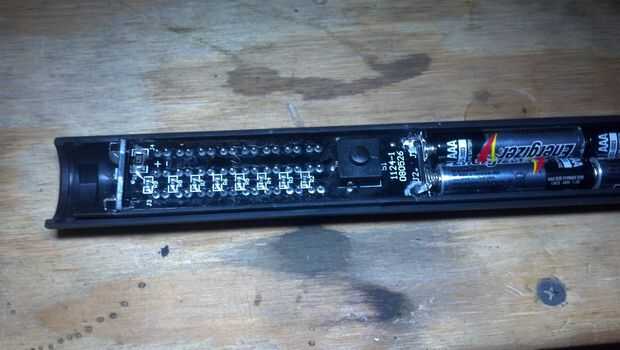

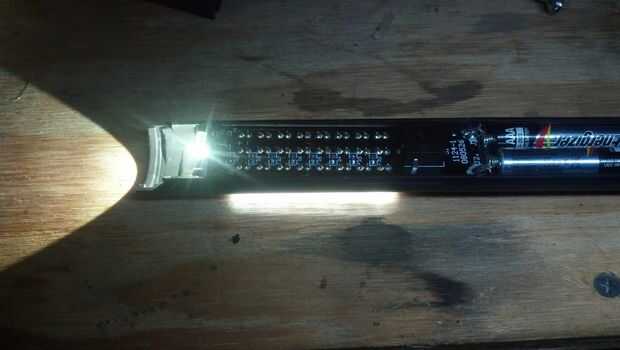

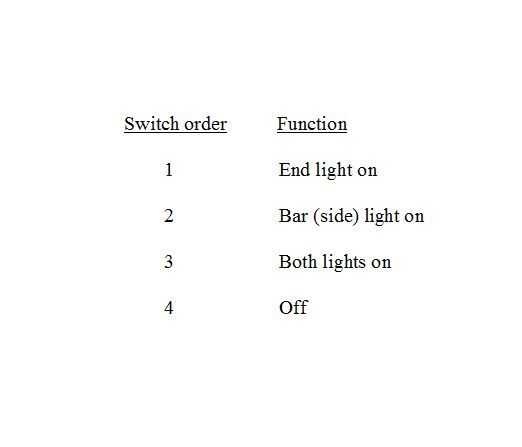

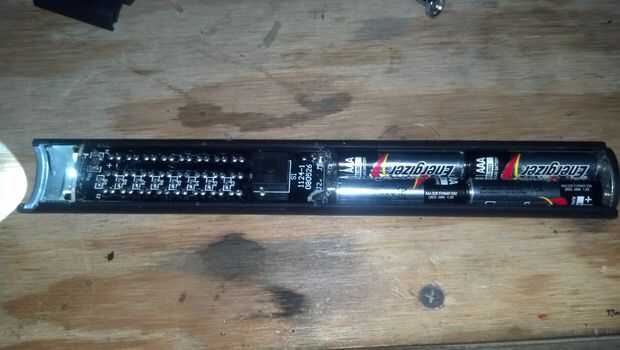

En primer lugar, necesitas saber la secuencia de las distintas funciones de la luz. Esto se podría haber hecho antes de desarmar, pero en caso de que cualquier cosa fue golpeado, usted necesita saber qué función el interruptor está en ahora. Coloque la placa de circuito en el cuerpo y coloque las pilas. Ahora, desplazarse por las funciones y anote el orden de la operación luz (fotos 1 throug 4).

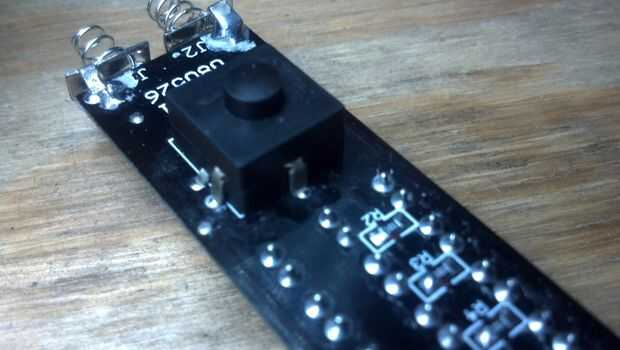

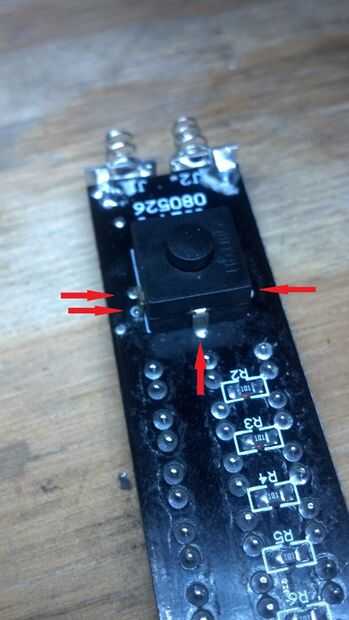

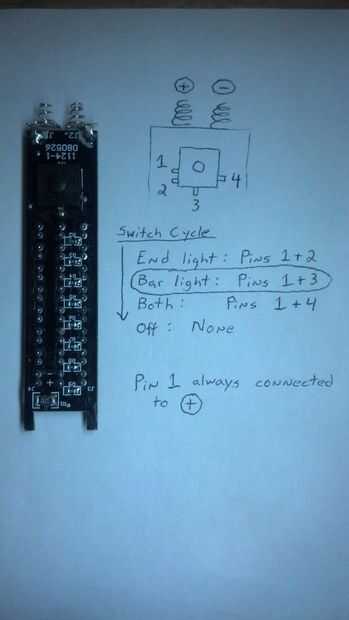

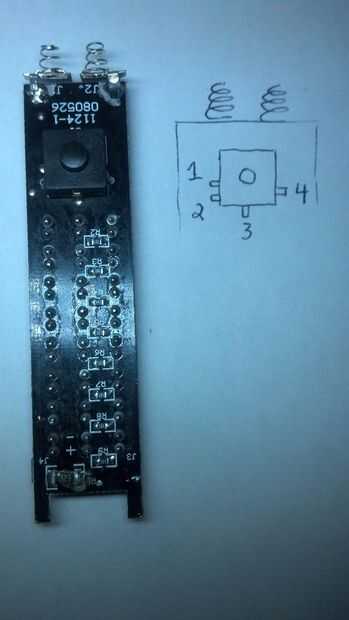

En este caso la luz tiene 3 diferentes en funciones, más apagado. Ciclo el interruptor a la función de "OFF". Ahora tomar una mirada cercana en el interruptor. Este interruptor tiene 4 pines: uno va conectado a la fuente de la batería, y cada uno de los otros 3 suministrará potencia eléctrica para una de las funciones. Puede ser útil dibujar un bosquejo del interruptor y los pernos de la etiqueta para recordarla más tarde.
El primer método de prueba es la más fácil y es seguro para las pruebas de una linterna. Con las baterías aún en (y el interruptor apagado todavía), tome un pedazo de cable con ambos extremos despojados y tocarlo a 2 terminales diferentes. Compruebe todas las posibilidades (p. ej. 1 y 2, 1 y 3, 1 y 4, 2 y 3, 2 y 4 y 3 y 4) hasta que algo se ilumina, entonces escribir los números 2 y que esta combinación activa de la función. Hacer esto hasta que tengas los 3 funciones averiguado.
Nunca utilizar este método en alta tensión o circuitos corriente alta.
Si este es el método que utilizó, puede saltarse el paso 6 y vaya al paso 7. Paso 6 muestra 3 formas diferentes de utilizar un multímetro para averiguar las conexiones de pin.
