Paso 6: Con el multímetro
Identificar de voltaje
El primer método multímetro será identificar los pines de voltaje. Esta es la única prueba que se realizará con el multímetro, mientras que las baterías siguen siendo en. Todos los 3 métodos utilizará la sonda roja conectada al multímetro voltaje corriente baja y puerto de resistencia y la sonda negra conectado al puerto de tierra (COM).

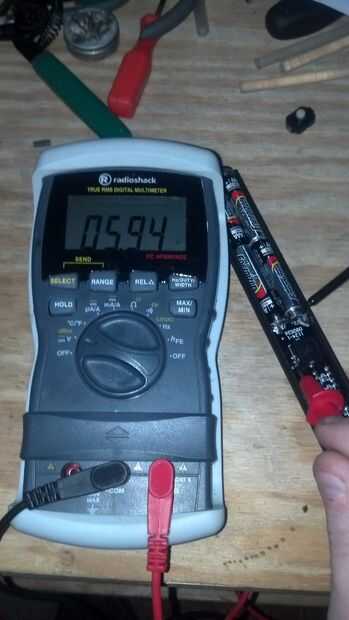

Cada batería de AAA en esta luz proporciona aproximadamente 1,5 voltios, un voltaje combinado de acerca de 6V. Ponga el interruptor de selección multímetro en la función de voltaje ("V" con una línea recta sobre él, se muestra en la primera foto). Si el multímetro no tiene auto-ranging, gire entonces el dial a la posición DCV primera superior a 6 voltios (generalmente 20). Con el interruptor de la luz en la posición de apagado, coloque la sonda negra en el el resorte de la batería más cercano a la placa, que toca el lado negativo de una batería. Compruebe la conexión mediante la colocación de la sonda roja en el muelle más cercano a la Junta que toca un terminal positivo de la batería. El medidor debe leer alrededor de 6V. Mantenga la sonda negra en el que es y tocar la punta de prueba roja a cada uno de los pines del interruptor. También, uno de ellos leerá un voltaje que es mayor que cero, mientras que el resto de ellos lee cero. El resultado puede no ser 6V debido a otros componentes en el circuito. Que pin es mayor que 0V será el pin que está conectado a la fuente de batería. Se trata de uno de los pasadores que se suelda un cable a. Si las puntas de prueba fueron invertidas para que el negro fue conectado con el lado positivo del circuito, la única diferencia es que el voltaje se mostrará como un valor negativo.
Ahora pulsa el interruptor de la luz una vez para encender la luz en su primera función. Con la punta de prueba roja, prueba los otros pines de interruptor. Uno de ellos mostrará un voltaje positivo, además al pin conectado a las baterías. Escriba el pin de la batería, el pin que está mostrando la tensión, y que la función de la luz está en.
Pulse el interruptor a la siguiente función y los pernos restantes para identificar que es lo que la punta de prueba. Escribir las clavijas y la función y repita hasta que todas las funciones se identifican.
Identificar mediante la función de la conductividad acústica
Retire las pilas de la linterna para este paso.

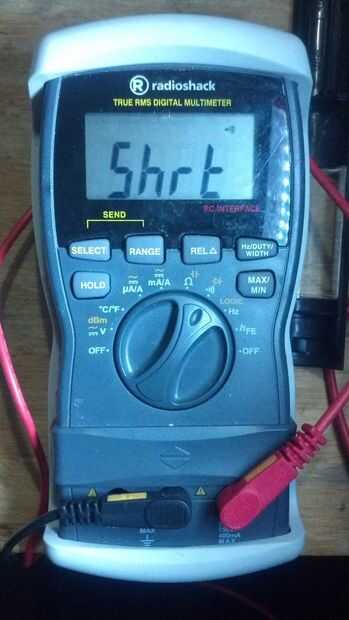

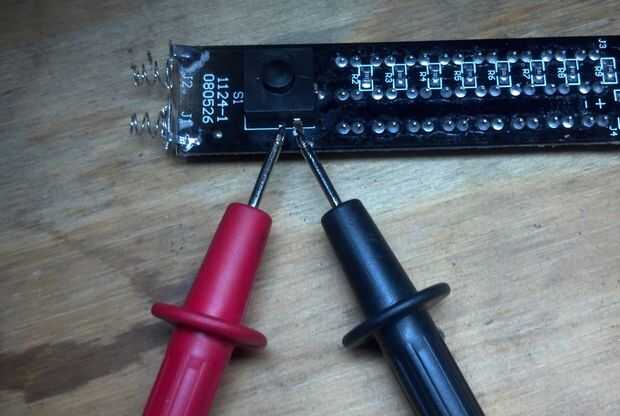

Algunos multímetros tienen una función que hace que un tono audible cuando las sondas toquen ambos puntos que son conectados eléctricamente entre sí. Esta es la manera ideal para probar el interruptor. Coloque el selector del medidor al símbolo que tiene las líneas curvas múltiples retratando una onda de sonido (cuadro 2). Con el swicth de la luz en la posición de apagado, punta de prueba 2 de pines del interruptor a la vez, pasando por todas las combinaciones (1 y 2, 1 y 3, 1 y 4, 2 y 3, 2 y 4 y 3 y 4). No importa qué color sonda va a que pin. No tono debe ser producida en esta posición de interruptor. Presione el interruptor de la luz a la primera función y probe los pasadores de la misma manera hasta el metro produce un tono. Unos metros también pueden mostrar un mensaje como "Corto", como en la foto 2. Escribir la función y el par de pines que produjo el resultado. Pulsa el interruptor de la luz a la siguiente función y hacer lo mismo. Repita hasta que todas las funciones se identifican.
Identificar por la resistencia

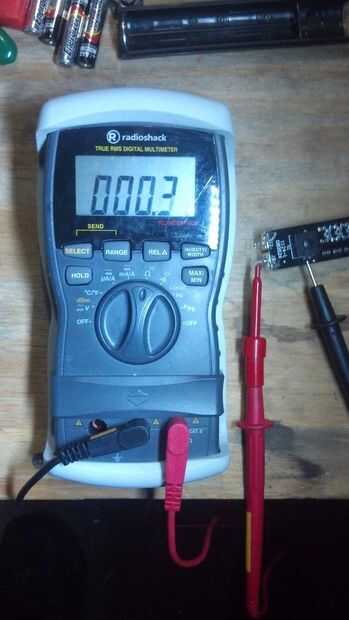

Con las baterías aún retiradas, gire el multímetro en el símbolo del ohm (letra griega omega). Nunca gire el multímetro a la función de la resistencia mientras que las sondas están conectadas a un circuito que tiene poder. Destruirá el multímetro. Con el interruptor de la luz en la posición de apagado, probe todas las combinaciones de polos de interruptor como en el último método. De nuevo, sonda color no importa. Deben mostrar el número "1" con no ceros u otros números en el medidor para todas las combinaciones, que indica resistencia infinita (es decir, sin conexión). Pulsa el interruptor de la luz a la primera función y probe todas las combinaciones de pin. Todos sino un combinación mostrará un "1" en la pantalla, y una combinación mostrará un número muy pequeño (cuadro 4). Escribir la combinación con el resultado no "1" y la función correspondiente. Repita a todas las funciones de luz.

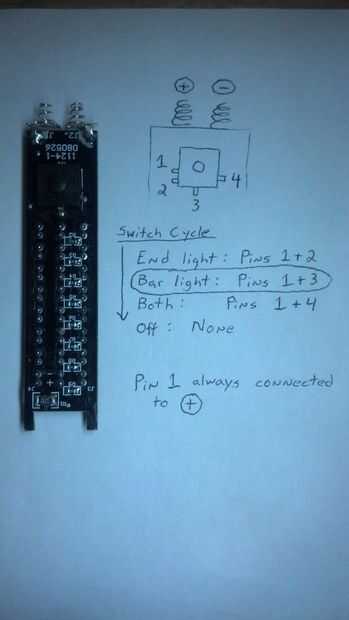

Cualquier método que utilice, proceder al siguiente paso una vez que tienes todas las funciones identificadas como en la última foto.
