Paso 7: Construir el receptor remoto (intermediario)
Como se mencionó en el paso de la intro, el receptor remoto actúa como el intermediario. ¿Cómo? Cuando el receptor recibe una señal IR del Faro, el receptor remoto envía una señal de IR a las réflex digitales, mando a tomar múltiples disparos.
Control de un mando a distancia con Control remoto:
¿Por qué utilizar un LED de infrarrojos para la cámara? ¿Por qué no conectar el receptor directamente a la DLSR via cable? ¿No es estúpido controlar un control remoto con otro mando? A los demás esto parece una idea muy estúpida, pero la verdad es, no es.
La razón de por qué hice el receptor remoto actúa como un control remoto IR es porque, planea usar esto en varias cámaras colocadas cerca juntos (señalando en diferentes ángulos). Un solo LED de infrarrojos puede desencadenar múltiples cámaras DSLR dentro de la gama alcanzable. Siempre que tengas planes de hacerlo, usted no tendrá que construir unidades de receptor múltiple, un solo LED puede solucionar el problema.
Pasos en la construcción de:

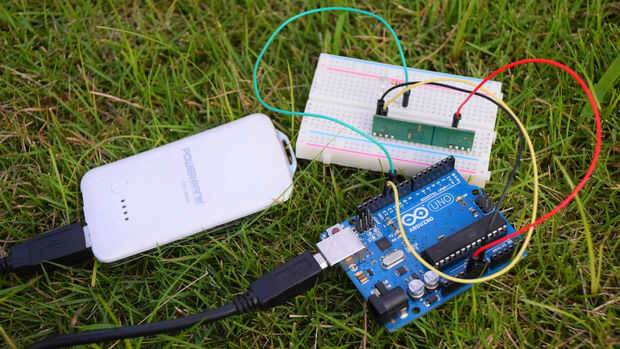

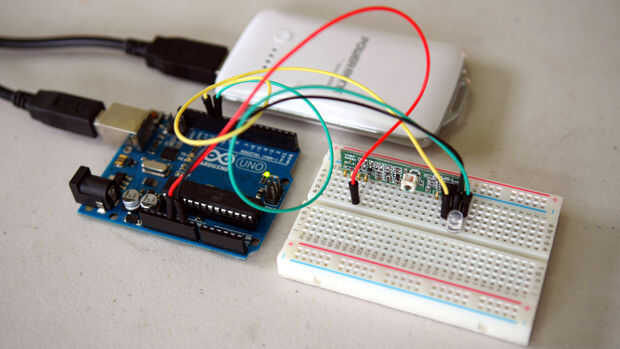

1.) Agarrar una tabla de prototipos, un Arduino, un módulo de receptor (RX) de RF.
2.) hacer una investigación sobre el mapa de pin de su receptor RF.
3.) Monte el receptor de RF en la placa de prototipos.

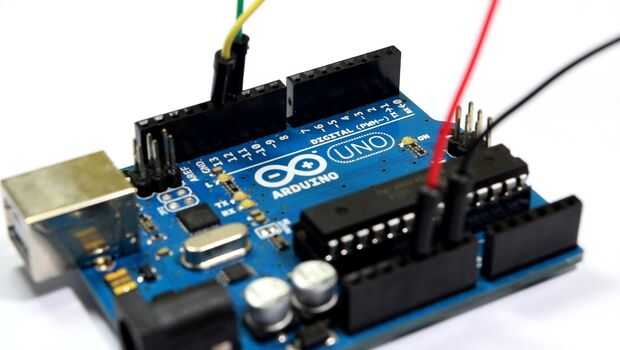

4.) Conecte un puente de VCC del receptor RF al pin de 5v de Arduino.
5.) Conecte un puente de la tierra del receptor de RF en el conector de tierra de la Arduino.
6.) Conecte un puente de la entrada digital del receptor RF a la digital pin # 12 de Arduino.
7.) obtener la IR LED.
8.) conectar el pin negativo del LED IR al suelo.

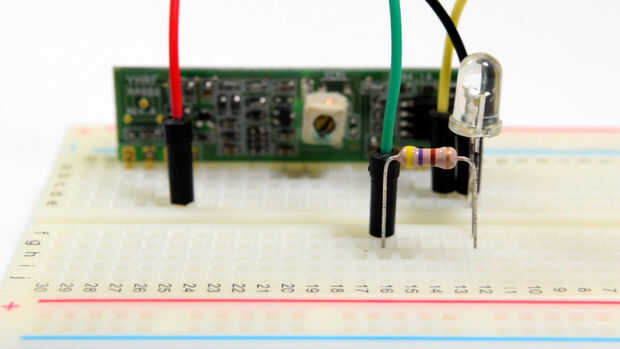

9.) Conecte un resistor de 470 ohm al pin positivo del LED.
10.) Conecte un puente desde el otro extremo de la resistencia de 470 ohm para el digital pin # 11 de Arduino.
Notas:

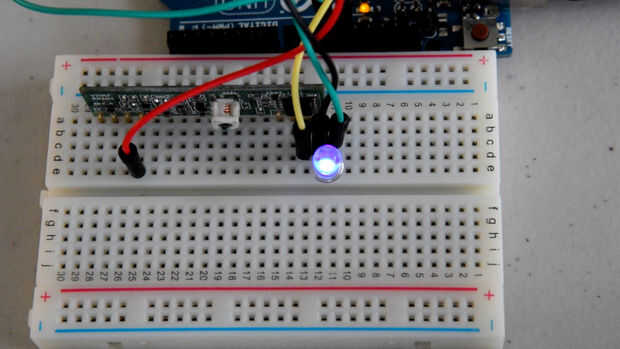

Si no funciona, intente señalar una cámara en el IR LED, la cámara debe ser capaz de ver el flash de LED. Por cierto, nuestros ojos no podían percibir el espectro infrarrojo.
