Paso 4: Construir! PT. 1

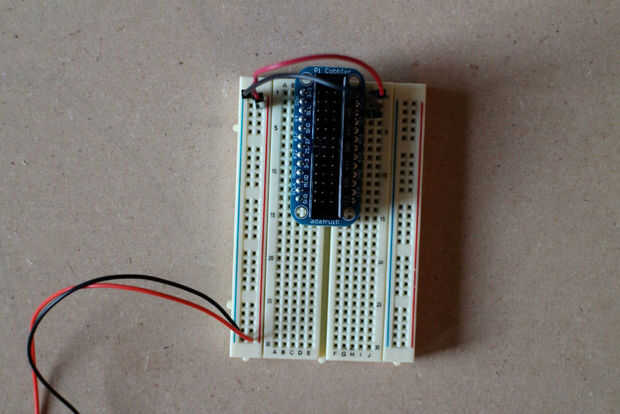

Recomendado para construir el circuito en un protoboard y probar antes de la soldadura de los componentes en el tablero del PWB.

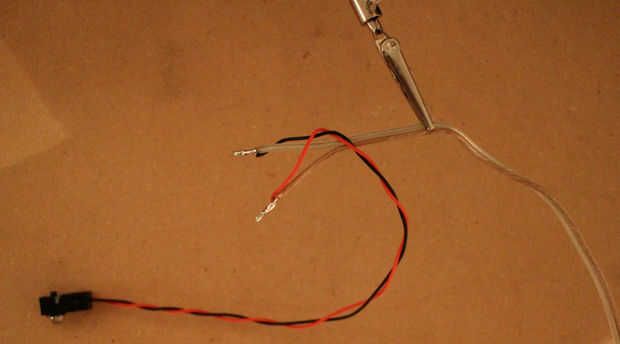

1. Extienda los cables de la viga de IR (2 cables: rojo y negro) y receptor de infrarrojos (3 cables: rojo, negro y amarillo).
Planificar y medir el recorrido de los cables de donde se instalará el haz IR y receptor al sistema de altavoces. Como mínimo, realice cada 3-5 pies de plomo.
Recomienda para añadir conectores a la viga de IR o receptor para que sea más fácil desconectarlos y, si es necesario en el futuro, modificar el sistema.

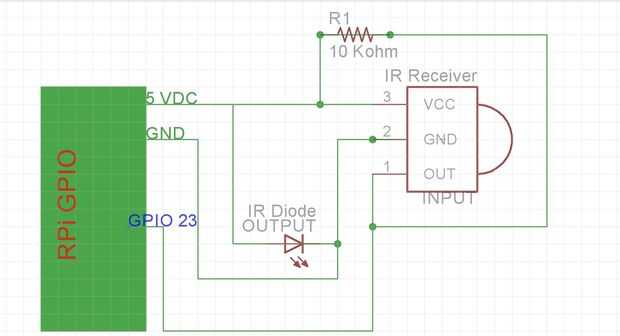

Si el esquema lógico, sáltese el resto de la construcción! a unos pasos.

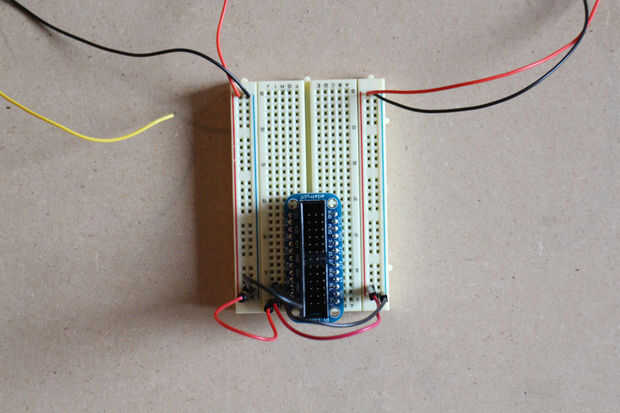

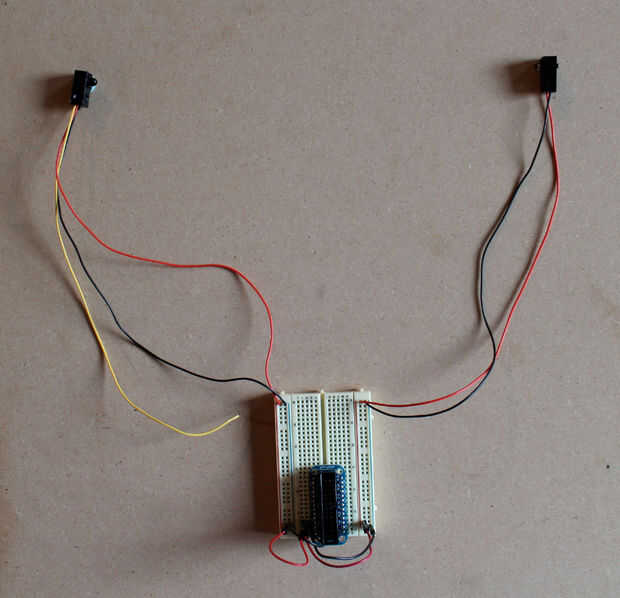

2. Conecte el lado positivo de la viga de sensor IR al pin de 5V de Raspberry Pi.
3. Conecte el lado negativo de los rayos directamente al conector de tierra de RPi.
4. Conecte el lado positivo del receptor IR al pin de 5V de RPi.
5. conectar el lado negativo de IR recibida al conector de tierra de RPi.
