Paso 3: relés
Se controlan las luces con un módulo de relé. Usando un relé permite control de cosas que no son accionadas directamente por el Arduino. Puede encontrarse una explicación sobre cómo funcionan aquí.
Conectar los cables de controladores

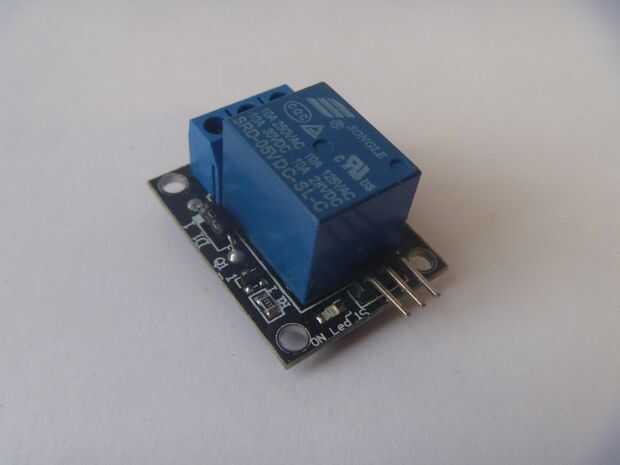

Si tienes un relé como en la foto, conectar el relé a la Arduino usando a los cables de puente masculino femenino:
-= > GND
+ = > 5V
S = > Pin 13
Con relés solo y no el módulo sólo necesitará conectar Pin 13 y la tierra. Tenga en cuenta que algunos relais más grandes dibuja mucha corriente por lo que podría dañar su Arduino. Necesita conectar hasta un transistor si este era el caso.
Puede probar si su servidor está funcionando mediante el bosquejo de ejemplo parpadeo o tocando el cable de la clavija de S a 5V. Probablemente tienes un relé mecánico, debe oír un clic cada segundo si usas el bosquejo de parpadear .
Conexión a la energía que desea cambiar
Conexiones del relé:
C - el perno común. Esto es donde la potencia es alimentada en - es decir, su fuente de alimentación. Yo sólo uso los pines de Arduino 5V para mis luces USB 5V es voltaje USB estándar.
NO - normalmente abierto. Cuando los flujos actuales a través del mecanismo de la conmutación, el interruptor se cierra y corriente puede fluir a través del lazo no arduino. Este es el otro lado del interruptor es así donde poder obtiene alimenta hacia fuera.
