Movimiento activa Servo (2 / 4 paso)

Paso 2: cableado

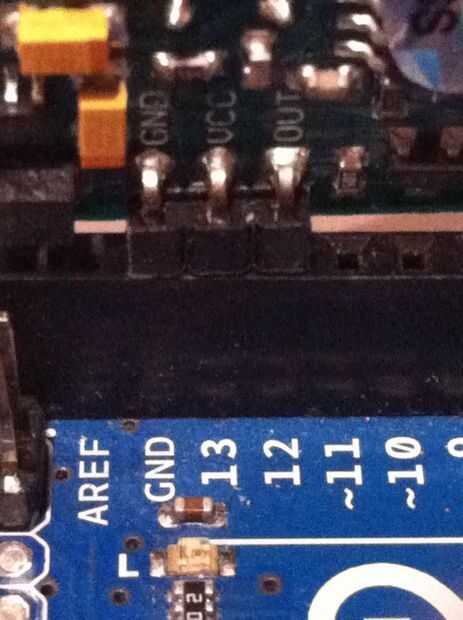

El cableado en este Instructable es muy simple. El conector de tierra (GND) en el sensor PIR se debe enchufar en el conector de tierra de Arduino, el pin de 5 voltios (VCC) debe estar conectado en el pin digital de Arduino 13, y el pin de datos (a) debe estar conectado en el pin digital de Arduino 12.

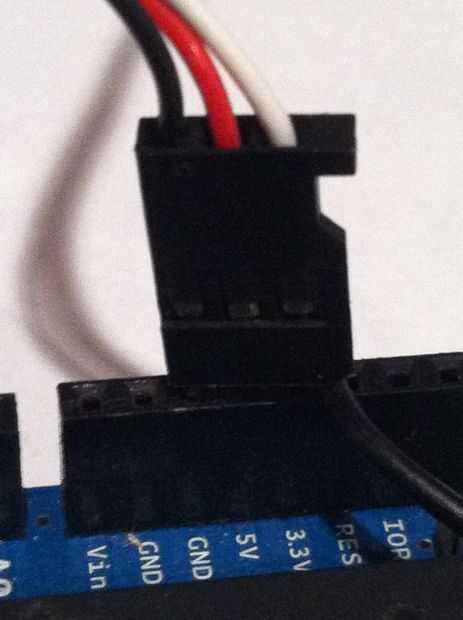

Cable rojo del servo debe estar conectado en pin de 5 voltios de Arduino, el cable negro debe conectarse en el conector de tierra de Arduino y el cable de señal (era blanco sobre mi servo) debe estar conectado en el pin digital de Arduino 4.

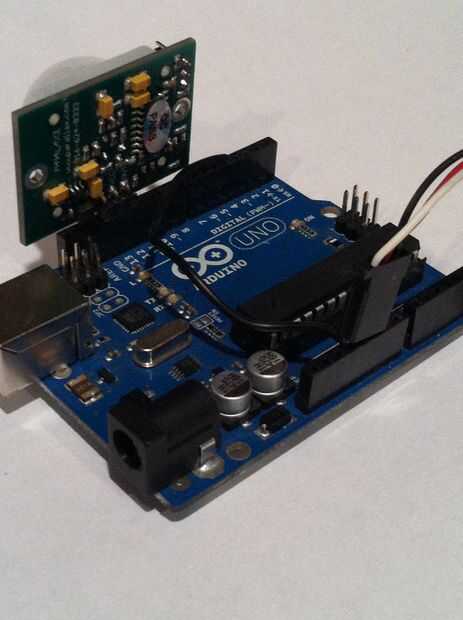

El cableado es completado! Si usted está confundido, mira las fotos o pregunta en los comentarios.
