Paso 2: Construir el circuito

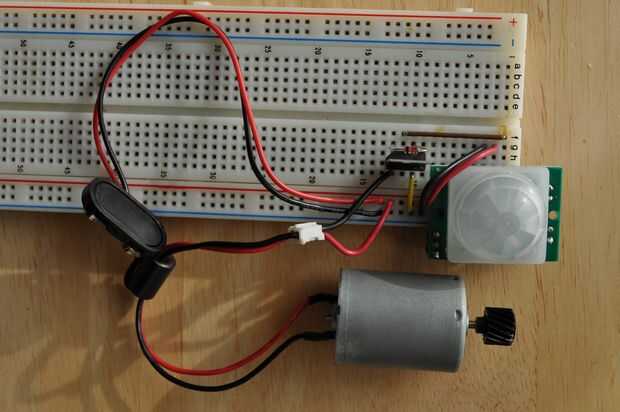

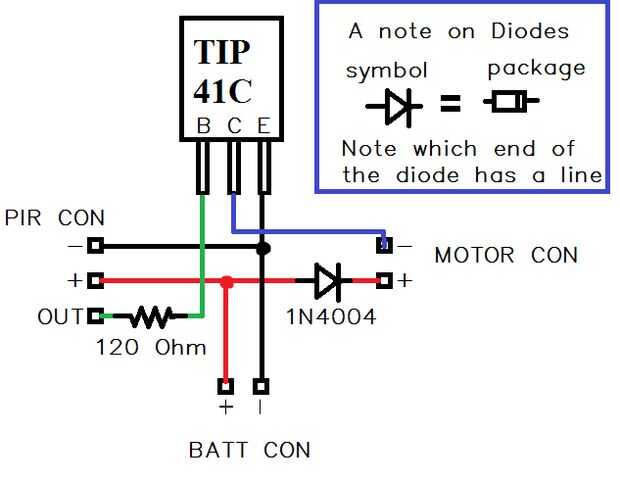

El transistor funciona como interruptor, permitiendo un flujo de corriente desde el terminal negativo del motor en el colector (denominada C) y emisor (marcado E) cuando obtiene una señal positiva de PIR en la base (etiqueta B). Tenga en cuenta cuando usted sigue este diagrama si se utiliza un transistor de sustituir estos pines pueden ser en un orden diferente. Aunque generalmente son como se muestra.
El diodo mantiene el motor de impactante el sistema con la parte posteriora EMF (un pulso de alto voltaje que puede ocurrir cuando un motor se apaga debido a los imanes de spinning pasando las bobinas). Puesto que el motor es pequeño y el PIR tiene protección, usted podría dejar esto, pero prefiero a mantenerse a salvo.
El resistor es limitar la corriente del cable de señal en el PIR el transistor. Si usted lo deja que funcionará todavía, es una función de protección.

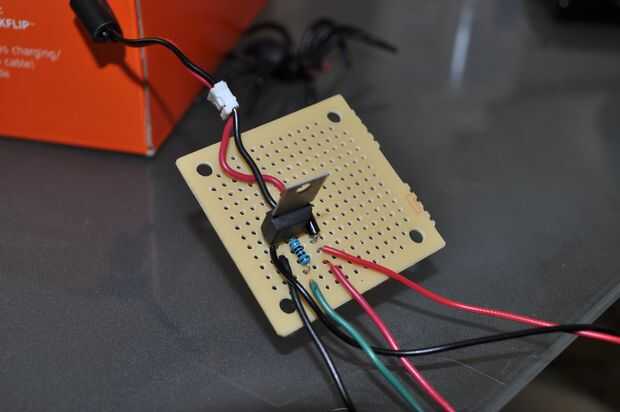

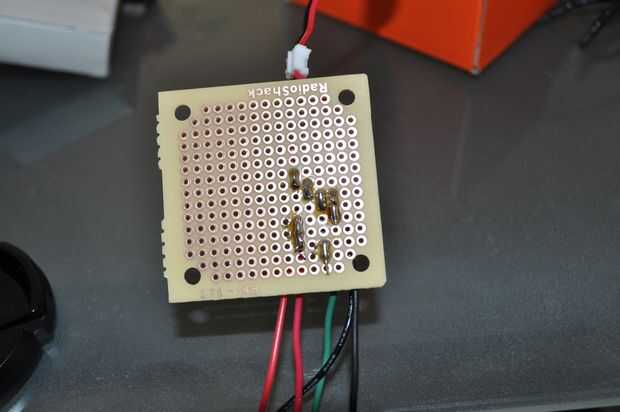

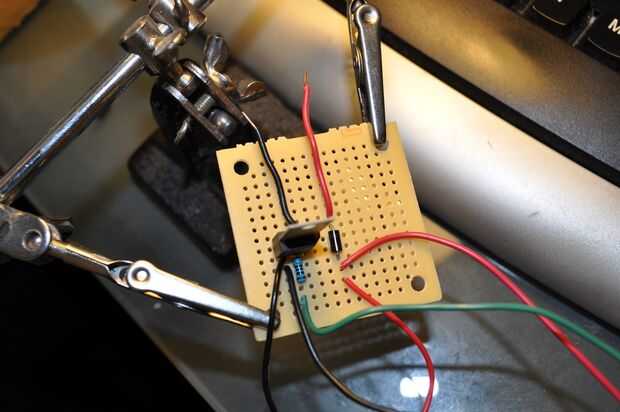

Ahora, para hacer el circuito. Mi método preferido para artículos que son demasiado simples fabricar un PCB, como este, es el punto de soldadura en una Junta de perf. Cada uno de los componentes se pone a través de la placa, los cables están doblados para sujetarlo, luego se recorta el extra de. El cuerpo del componente debe estar en el lado simple y los cables si se pega por el lado del agujero plateado. Cada componente a la placa de la soldadura y puente de la soldadura de los puntos que necesitan ser conectados mediante la adición de algunos y arrastrar con la plancha hasta que los puntos de fusión de la soldadura.

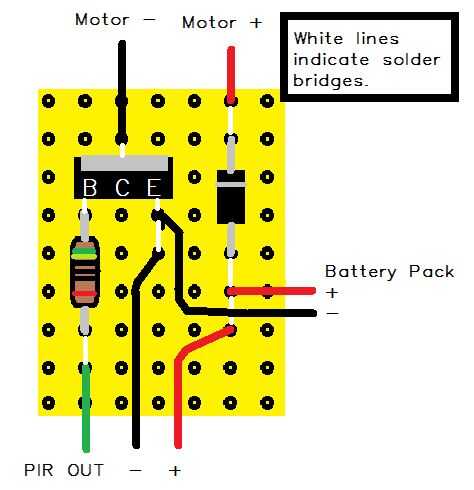

A continuación se muestra un esquema que permite este circuito con ningún cable de puente. El blanco indica puentes de soldadura. Los cables rojo y negro no se pegan a la Junta, los extremos se sueldan sólo en.

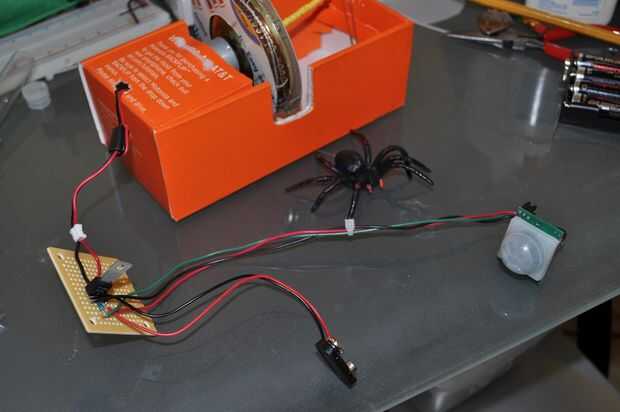

Los cables negativos y positivos en el diagrama y la necesidad de motor a ser los que hacen que el carrete inferior la araña cuando se conecta a la batería positiva y negativa.

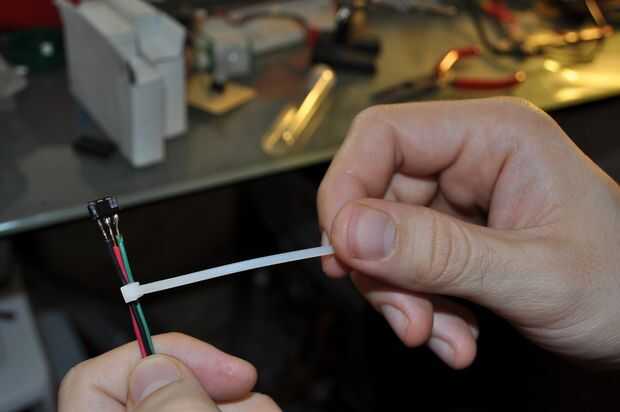

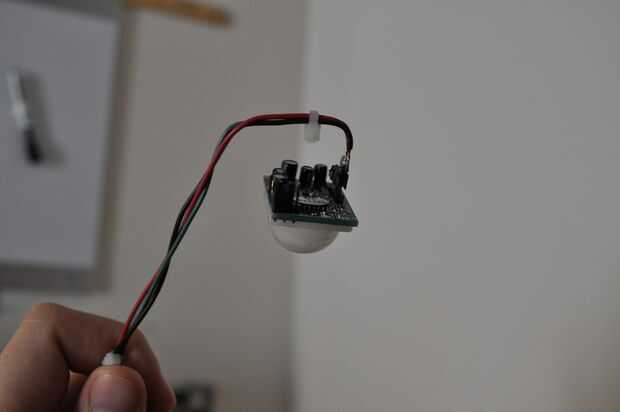

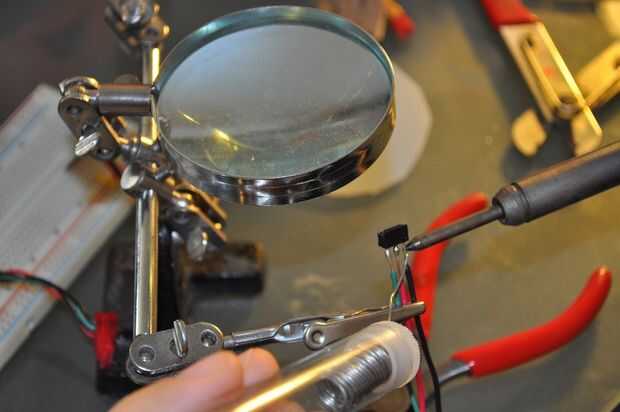

Para hacer el cable conector para el PIR utilice la pieza de un encaje u otro 3 pin hembra encabezado y soldadura hasta el final de los tres alambres. Puede soldar los cables directamente en el PIR pero no quería arreglar esto permanentemente, y eso haría más difícil de trabajar con el para la instalación.
