Paso 4: Conversión AC/DC

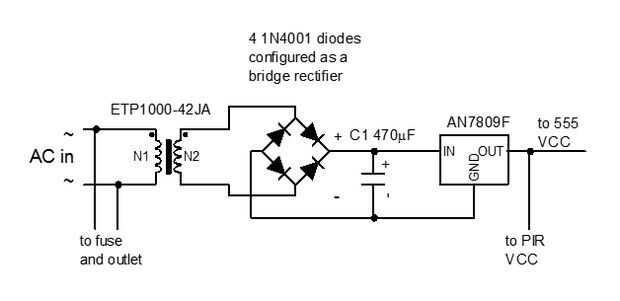

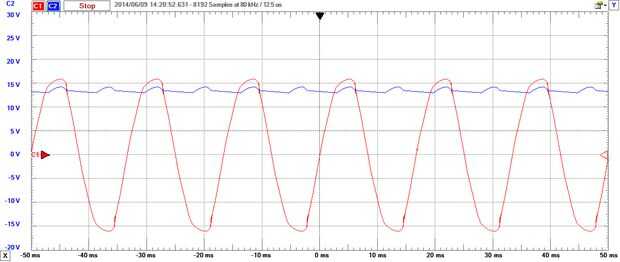

Una vez más, estamos caminando hacia abajo de la tensión de red por un factor de 10. 4 diodos están configurados como un puente rectificador. Asegúrese de llegar las conexiones correctas. Puede ser muy confuso cuando se ponga en un tablero. O haz un puente rectificador como parte discreta. La tapa de 470uF mantiene el voltaje lo suficientemente alto como para ser utilizado por el regulador. Necesita la entrada al regulador a permanecer superior es clasificada salida o no obtener una salida estable. Con esta configuración, podía usar un 7812 regulador de + 12V, pero apenas y no más que eso.

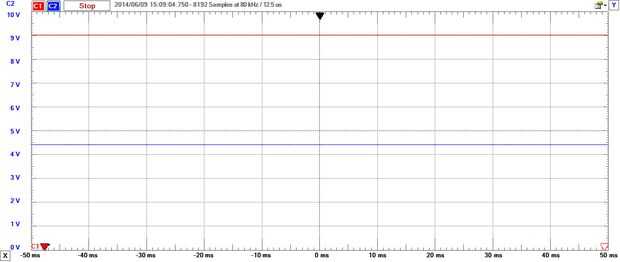

Como se mencionó antes, tenga mucho cuidado al probar este circuito secundario. Puesto que la salida aquí es 9VDC, puede utilizar una batería de 9V para probar los posteriores sin exponer a sí mismo para vivir AC.
