Paso 5: Circuito temporizador

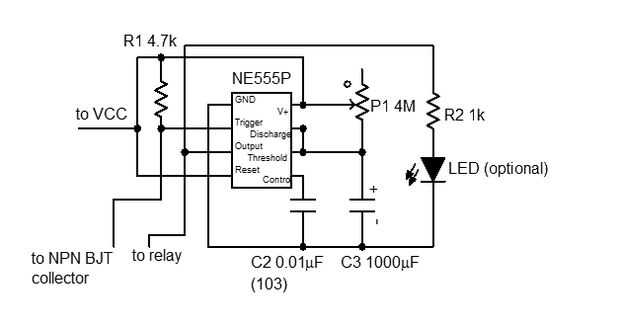

Encontré el esquema original para este circuito en libro de Forrest M. Mims básico de electrónica: transistores y circuitos integrados, página 91. Un maravilloso libro de un autor fantástico. He usado este circuito varias veces antes y otra vez. He modificado cambiando el par de casquillo del pote para satisfacer mis necesidades y quitar el timbre. El circuito original también tiene un interruptor de botón momentáneo entre el disparo (pin 2) y el suelo para activarlo. Lo he cambiado para usar la salida del sensor de PIR, pero el 555 requiere una señal baja lógica para disparar y el PIR salidas alto lógico. Ese problema se soluciona utilizando el BJT NPN. Más en eso más adelante. Sólo sé que si quieres usar este circuito en otra parte, el gatillo debe ser una señal baja. La 4,7 k resistor actúa como un resistor de pull-up para mantener la señal de alto cuando no hay señal viene desde el sensor de PIR.
Probablemente se dará cuenta de que no es preciso ajustar el valor de temporizador. Utilizando componentes de valor más grandes hace que el cambio más mínimo en la olla hace una gran diferencia en el tiempo. Es la naturaleza de circuitos analógicos, y creo que es parte de la apelación para mí. Si quieres precisión exacta, te recomiendo una tarjeta de microprocesador chipKIT de Digilent Inc.
