Paso 4: Probar el circuito
Las imágenes deben explicar todo en este caso, pero haré mi mejor...

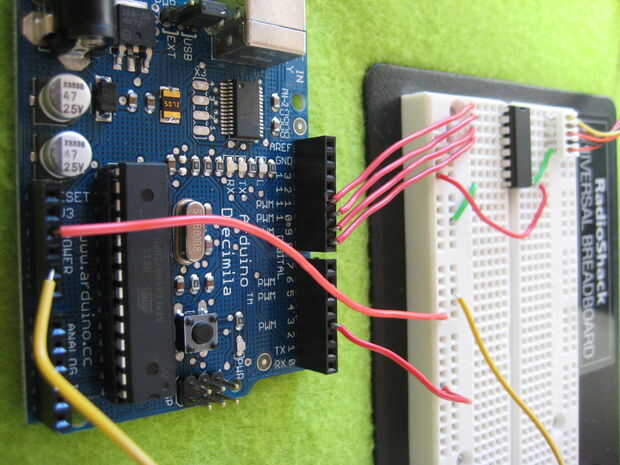

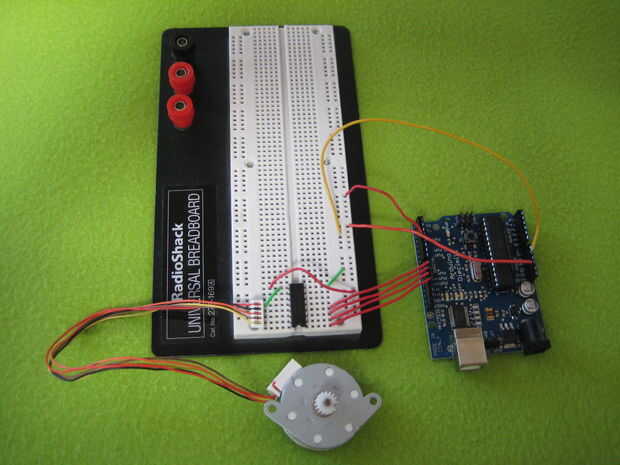

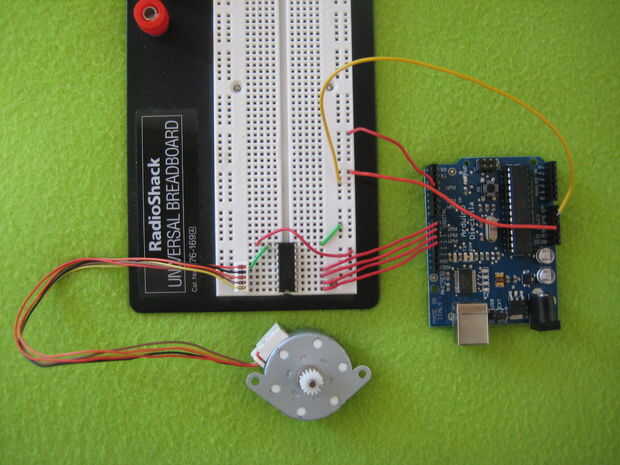

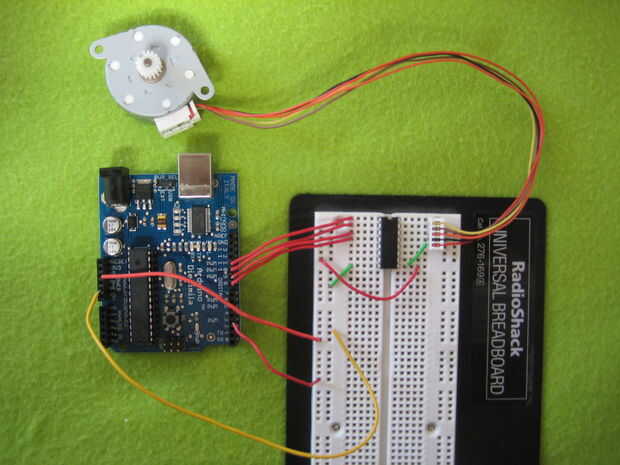

Pines de Arduino 8.9.10.11 ir a ULN2003A pines 1,2,3,4
Arduino Gnd va al ULN2003A pin 8
5V de Arduino va al pin ULN2003A 9
5V de Arduino también va al voltaje de Motor paso a paso en

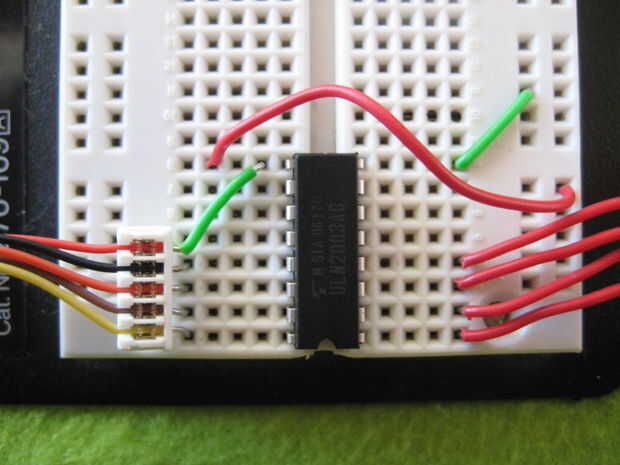

Pernos del ULN2003, 13,14,15,16 ir a entradas de paso Motor paso a paso

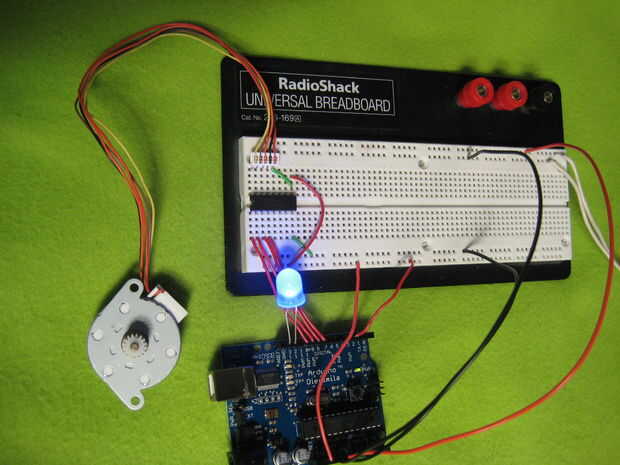

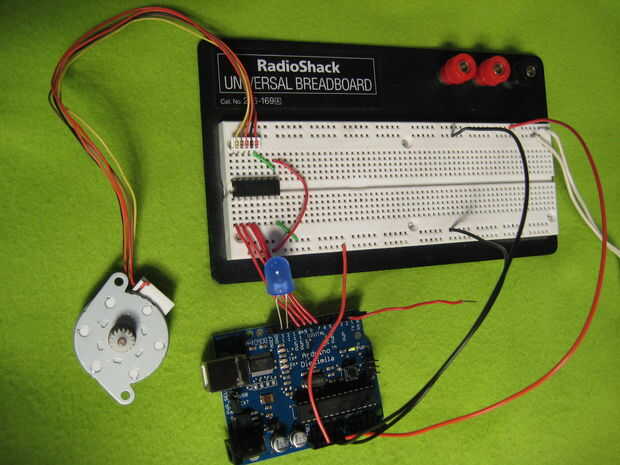

13 pines de Arduino y GND (adyacente) se utiliza para iluminar el LED.
Arduino del Pin 3 se utilizará para activar el programa más adelante. Para activar el pin, requiere un voltaje de entrada, ahora mismo, se configura a los 5V de Arduino para probarlo.

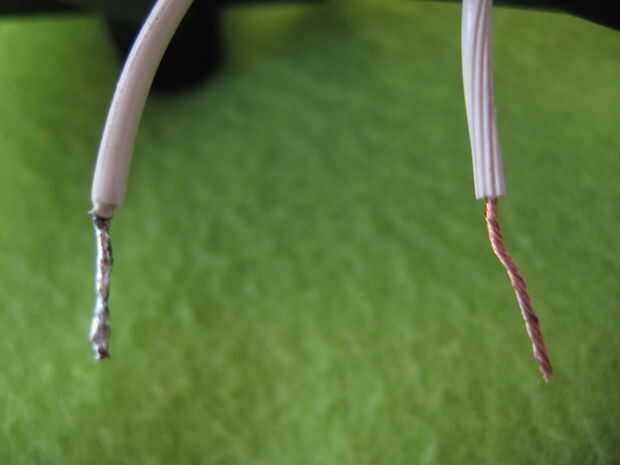

Una vez que todo está conectado y trabajando, usted necesitará decidir sobre una fuente de alimentación de Arduino (a menos que quiera seguir usando un cable USB). He optado por una pared de 9V adaptador de alimentación de un viejo pedazo electrónico que ya ha sido lanzado lejos. Corte final y había estañado de las puntas de alambre. (Estañado es aplicar una capa delgada de soldadura para mantener todos los cables juntos cuando se trabaja, hacen fáciles de empujar en un protoboard).
Para alimentar el Arduino sin el adaptador USB, conecté el adaptador de pared para el Vin y el Gnd en la sección de alimentación de Arduino. Para ejecutar el poder de esta manera, asegúrese de que la selección de potencia se establece en EXT y no USB (situado justo al lado del conector USB, marca PWR_SEL).
