Paso 7: cableado

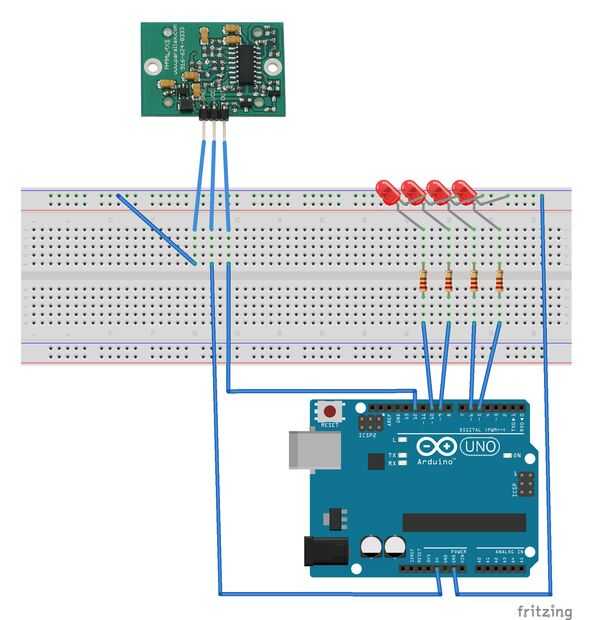

Los 4 LEDs están conectados a pines PWM de salida Digital 5,6,9 y 10. Cada uno tiene una resistencia antes del LED para reducir el estrés actual. Todos ellos comparten un terreno común en la parte superior de la placa (desde la perspectiva de la figura).
El Sensor de movimiento PIR de Parallax, GND comparte la misma base común como los LEDs, Vcc se conecta a la salida de 5V de Arduino y hacia fuera está conectado al pin digital 12 en el Arduino.
Este proyecto con su fuente de alimentación de 9VDC 650mA pared adaptador de la energía.
