Movimiento controlado por luz de mostrar (10 / 11 paso)

Paso 10: Coloque todas las piezas y prueba.

Ahora viene la diversión parte! Conectar todo y probarlo. No se frustre si no parece funcionar correctamente - mina funcionaba justo al lado del palo. Tómese su tiempo y su multímetro y compruebe todo lo que parece tener problemas. Me rompió en secciones y trabajó en uno hasta que estaba funcionando, después se trasladó.

Debe tener conectadas en este orden de cosas:
1) audio de entrada al circuito de órgano y el gatillo de color.
2A) Color órgano salida conectada al tablero de conductor.
2B) gatillo de salida conectado a Analog pin en Arduino
3) LEDs conectados al tablero de conductor
4) servos conectados a servoshield

No te olvides de dar todo un terreno común! Estoy usando 9V para mi LED órgano color y 5v para el arduino y servos. Sin necesidad de conectarse a todos los terrenos, se dará cuenta de algunos comportamientos muy extraño (mis servos fueron volviendo locos cuando no había una señal de audio jugando).

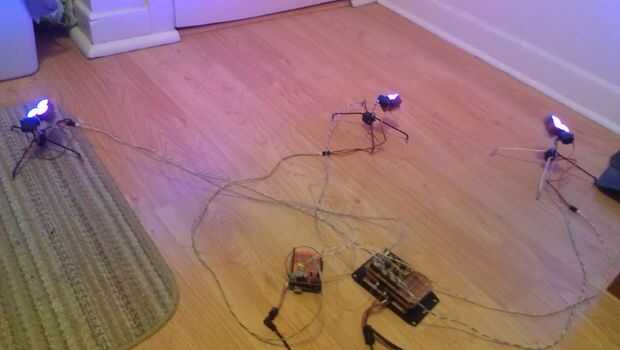

Ahora podría ser un buen momento para tomar un descanso y disfrutar de los frutos de su trabajo. Mi show de luces es bastante fresco a pesar de que actualmente se sienta en mi escritorio, brillante en ocasiones directamente a los ojos y extremadamente frágil.
