Movimiento controlado por luz de mostrar (1 / 11 paso)

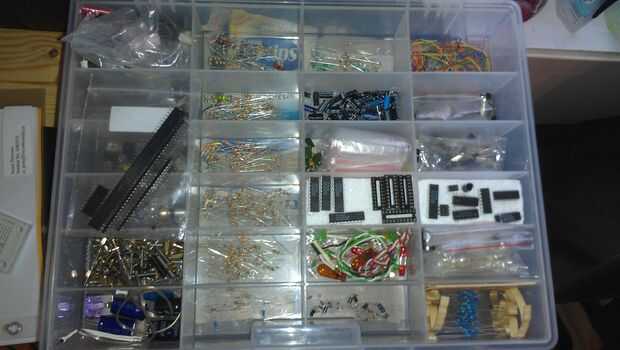

Paso 1: General lista de piezas

Este proyecto tomó varios pasos para completar, y trabajé en ella en el transcurso de unos meses. Construyó para arriba en etapas, por lo que he roto este instructable para arriba en etapas. Voy a dar la lista general de piezas, por cada mini proyecto, y reitero las piezas necesarias para cada paso.

Si te acercas como yo, puede espaciar las compras de todas las piezas que necesita. Otra estrategia que me ayudó a ahorrar un poco de dinero en piezas fue barrido electrónica antigua (que he estado haciendo durante los últimos años). Mi principal fuente de los componentes es eBay - si va por delante, usted puede conseguir una ganga! Cuando no estoy en un apuro, no me importa esperar 4 a 6 semanas para conseguir 100 transistores por un dólar...

Circuito de órgano (para convertir audio análogo señales de luz) de color

Piezas varias:

  • Cuádruple amplificador operacional (utilicé un LM324)
  • zócalo DIP de 14 pines
  • 3 resistencias variables de 200K
  • 3 transistores NPN (utilicé PN2222)
  • 3 LEDs de tus colores favoritos (iniciado con rojo, ámbar y azul, entonces cambiado a verde difusa después vi puntos cuando la respuesta del circuito).
  • 3 resistencias limitantes actuales a su fuente de alimentación y la elección de los LEDs.
  • 3 diodos de propósito general (yo usé algunas de mi piezas bin. No tengo ni idea de lo que son. El proyecto sugiere 1N4002)
  • un cable de extensión de auriculares (en la tienda de dólar)
  • perfboard
  • PIN headers: 3 pines macho jefe 2 jefe varón del pin, 2 jefe del pin de mujer, mujer jefe de 4 pernos (mina corto de una cabecera más grande)
  • cable de conexión en varios colores

Resistencias: (utilicé sobre todo 1/4 watt y unos 1/8 vatios sin problemas)

  • 8 x 1 MOhms (marrón-negro-verde)
  • 3 x 100 kOhm (marrón-negro-amarillo)
  • 3 x 33 kohmios (Naranja-Naranja-Naranja)
  • 1 x 4.7 KOhms (amarillo-morado-naranja)
  • 3 x 1 kOhm (marrón-negro-rojo)
  • en caso de que te lo perdiste arriba, también debe incluir 3 resistencias de limitación de corriente con su LED y tensión de alimentación) *

Condensadores electrolíticos polarizados:

  • 1 x 47 uF
  • 1 x 4.7 uF
  • 3 x 10 uF
  • 1 x 0.22 uF
  • 1 x 0.1 uF

Condensadores de disco de cerámica:

  • 1 x.1 uF (104)
  • 2 x.01 uF (103)
  • 2 x.0022 uF (222)
  • 2 x.047 uF (473)

Alta potencia LED luz de estroboscópica

  • Temporizador 555
  • 200 k trimpot
  • Transistor 2N2222
  • Mosfet de canal N (yo usé un IRF020 repuesto)
  • condensador de cerámica de 0.01 uF
  • condensador electrolítico de 10 uF
  • Resistencias (4K 7, 1K, 100K, 1 Ohm 1/2 vatio)
  • alto brillo LED de 3 x 1W
  • Placa de metal o disipador de calor para montar los LEDs.
  • Compuesto térmico

Controladores LED de potencia alta

  • 1 x conmutador analógico de canal 4 CD4066
  • 9 x MosFet IRFZ44 del canal N (probablemente overkill - todo lo que se clasifica para unos cuantos amperios deben ser suficientes)
  • transistores NPN 2N2222 x 9
  • transistores PNP 2N2907 x 9
  • resistencias de 1/2 watt 9 x 2.2 ohmios (Asegúrese de que son medio vatio, o podrían corres el riesgo de quemar el circuito)
  • 9 x 10 K resistencias de Ohm (estos pueden ser 1/4 watt sin problema)
  • resistencias de 9 x 1M
  • Pines macho y hembra
  • Junta de perf
  • 9 alta potencia LEDS RGB (solía plomo 6 LEDS me da más flexibilidad en el diseño. Usted puede utilizar ánodo común).
  • 9 disipadores de calor de aluminio para los LEDs
  • 9 1/2" casquillos de extremo de tubo de cobre (como disipador de calor adicional)
  • Cinta aislante
  • Un suministro de cable de núcleo trenzado (Esto permite que el alambre doblar con el movimiento de las luces)

Circuito de disparo de servo

  • LM358 Op Amp (prácticamente cualquier amplificador operacional debería funcionar)
  • resistencias de 2 x 10K
  • condensador 10 uF
  • resistencia variable opcional para ajustar sensibilidad sin cambiar ningún código.

Arduino y el protector de Servo

  • Arduino Uno (utiliza una marca diferente debido al coste de envío, pero elegir lo que prefiere)
  • Protector de Servo Renbotics (o, si no te importa cambiar el código, el escudo de Adafruit 16 canal PWM servo)

* Si terminas haciendo este proyecto con el escudo de Adafruit, déjeme por favor saber por lo que puedo añadir el código a este ' ible *

  • Longitudes al azar de gancho encima del alambre. Tiendo a mía en la sección de liquidación de la tienda electrónica, donde tienen al azar recortes de cable de conductores múltiples.

Otra ventaja a la espera de piezas llegar es que me dio tiempo para jugar, refinar el diseño y planificar realmente lo que quería lograr con este proyecto. Sin embargo, había también un inconveniente: como yo esperaba, soñaba con maneras de hacer más complicado el proyecto terminado. Así el extremadamente largo instructable.
