Paso 5: Órgano de Color (PT II)

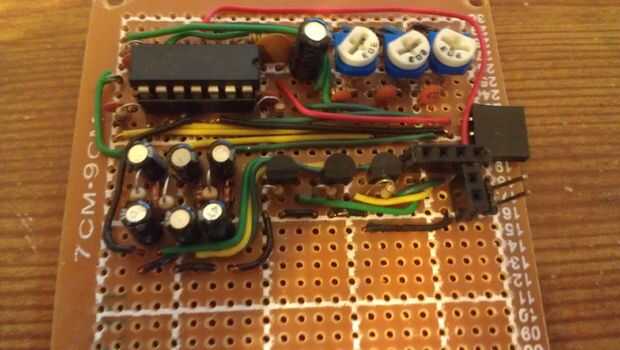

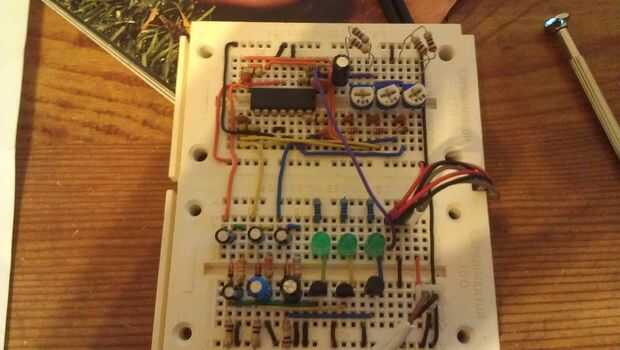

Echa un vistazo en el esquema, entonces poner todo en un protoboard y probarlo. Elegir el canal derecho o izquierdo como entrada y conectar el centro (tierra) a la tierra en el protoboard. Poner en algunas de esas cosas de la tapa 40 con un ritmo y echa un vistazo. Asegúrese de jugar con el comportamiento cambiando la configuración de las resistencias variables. Una vez que estés contento con el resultado, instale la versión final en perfboard.

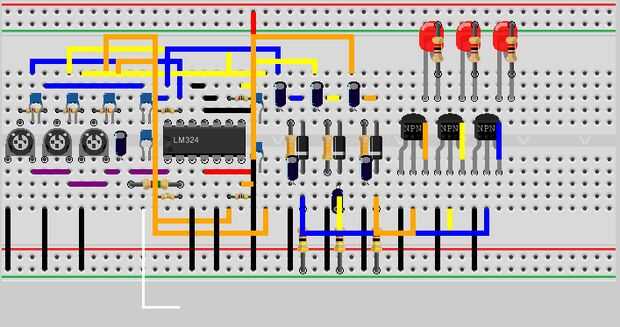

Probé el Virtual Breadboard VBB Express para crear un diseño, luego copiar en mi protoboard real. Estoy seguro que hay mejores soluciones de software para hacer esto (estoy teniendo la oportunidad de probar nuevas herramientas con este proyecto).

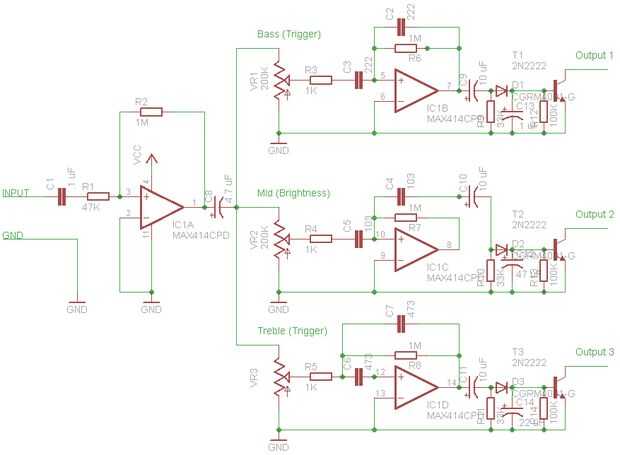

He creado el esquema utilizando CADSoft Eagle, pero es mi primer intento. Así, hay probabilidades de problemas en el archivo en algún lugar (especialmente si va a utilizar para crear un PCB). Caveat Emptor! Si usted venir a través de problemas, o termina por hacer un diseño de PCB con el esquema de eagle, por favor lo publique en los comentarios así que yo puedo agregar al instructivo (dando crédito a usted, por supuesto!)
/ * Sigue de A poco sobre el circuito. Eres Bienvenido a fingir eres un compilador y simplemente ignoran esto...
* Te recomiendo que juegues con los condensadores cuando ya tienes el circuito en un protoboard,
* y encontrar algo que se adapte a su gusto. De hecho, jugar con un montón de cosas. If
* terminas arruinando completamente el circuito, usted siempre puede empezar otra vez desde el diagrama. Confía en mí - lo hice
* que más de una vez (y un par de veces en el tablero de perf, que no era divertido!)
*/
