Movimiento de Arduino sensores alarma (2 / 5 paso)

Paso 2: Cableado del Sensor PIR

El Sensor de PIR tiene tres pines:

-El de la izquierda es GND (tiene que estar conectado a un pin GND)

-El que está en el centro es (tiene que ser conectado a un pin digital)

-El de la derecha es VCC (tiene que estar conectado a 5v)

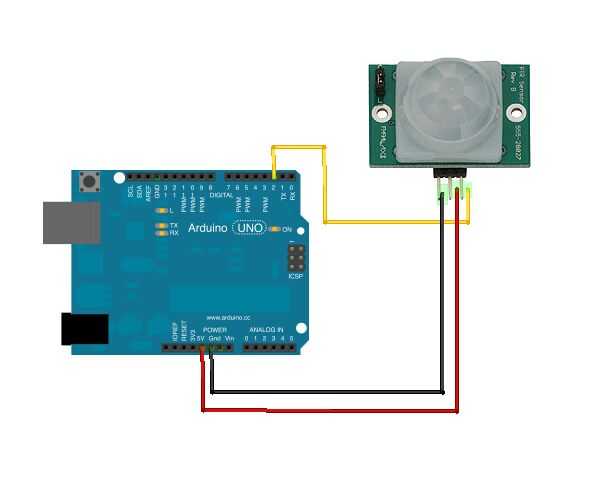

Alambre al pin digital de tu Arduino 2 como se muestra en el diagrama.
