Movimiento de control RGB llevó traje usando Xbox 360 Kinect, Max MSP y Arduino parte 1 (2 / 4 paso)

Paso 2: Paso 1 cableado su LED

1 que usted consiga Leds RGB y el cable. Corte los leds a la longitud de su brazo del hombro al codo, luego de codo a muñeca. Asegúrese de que usted corta sobre la línea negra entre las almohadillas de cobre, otro sabio que romperá tus leds.
2. Si tienes el tipo de prueba de agua necesita despegar la capa de prueba de agua justo sobre las almohadillas de cobre.
3. Tome los cables y soldarlos a las almohadillas de cobre y utilice el cable para conectar los leds de brazo superior e inferior. Asegúrese de que hay suficiente cable para que la persona puede moverse. Luego de la soldadura de alambre más a la parte superior del brazo haya suficiente cable para conectarlo a las tarjetas

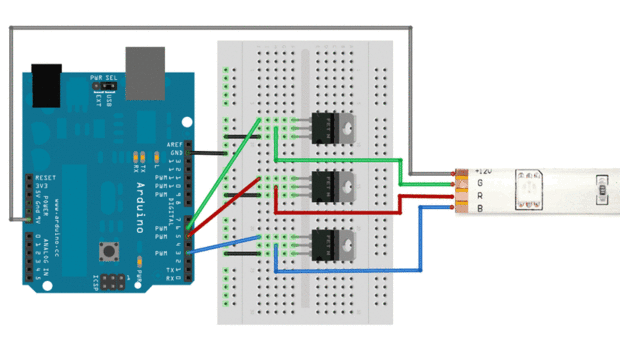

Luego necesitas conectar tu LED hasta la Junta. Utilice el esquema suministrado para conectar tu LED. Utilice el código siguiente a prueba para asegurarse de que se les sueldan bien.

#define REDPIN 5
#define GREENPIN 6
#define BLUEPIN 3

#define FADESPEED 5 / / esto hace más lento

void setup() {}
pinMode (REDPIN, salida);
pinMode (GREENPIN, salida);
pinMode (BLUEPIN, salida);
}

void loop() {}
int r, g, b;

Fade de azul a violeta
para (i = 0; i < 256; i ++) {}
analogWrite (REDPIN, r);
Delay(FADESPEED);
}
se desvanecen desde el violeta hasta el rojo
para (b = 255, b > 0; b--) {}
analogWrite (BLUEPIN, b);
Delay(FADESPEED);
}
Fade de rojo a amarillo
para (g = 0 g < 256; g ++) {}
analogWrite (GREENPIN, g);
Delay(FADESPEED);
}
Fade de amarillo a verde
para (r = 255; r > 0; i--) {}
analogWrite (REDPIN, r);
Delay(FADESPEED);
}
Fade de verde a verde azulado
para (b = 0; b < 256; b ++) {}
analogWrite (BLUEPIN, b);
Delay(FADESPEED);
}
Fade de verde azulado a azul
para (g = 255, g > 0; g--) {}
analogWrite (GREENPIN, g);
Delay(FADESPEED);
}
}

Una vez que sepa que todo funciona, Enrolle cinta aislante alrededor de donde usted soldar los leds y soldar todas las partes a una Junta de prototipo.

Una vez lo ha hecho todo lo que coloque el velcro a en la parte inferior de los leds con el pegamento caliente, así que usted puede poner los leds en una persona.
