Paso 3: Montaje de los componentes

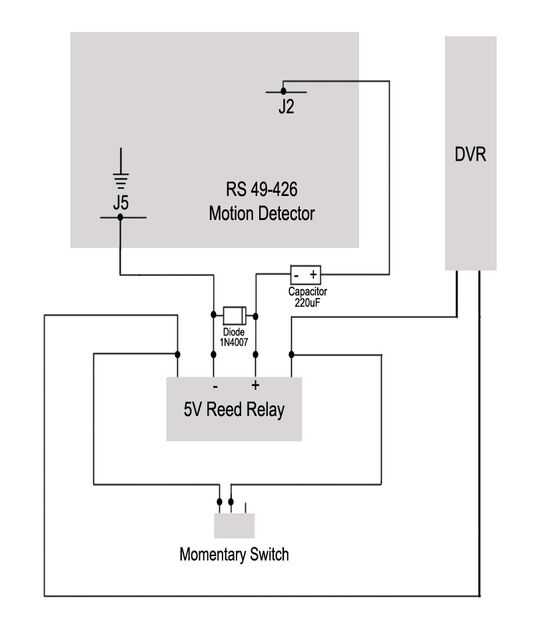

Siga el esquema incluido.
1. soldar el diodo al relé reed prestando atención a la posición de cátodo (-). El propósito del diodo es prevenir el flujo de voltaje en el circuito cuando el relé se activa.
2. soldar el condensador para el diodo. Otra vez, prestar atención a la marca de rayas (-) en el condensador.
El propósito del condensador es activar el relé en un conmutador temporal limitando los pulsos de voltaje a un solo pulso en lugar de los impulsos continua que da la alarma.
3. hacer la conexión de la (+) de la tapa a J2 en el circuito. J2 es el punto de activación para el sensor de movimiento.
4. hacer la conexión desde el lado del ánodo (+) del diodo a tierra donde los cables 9V son en J5 en el circuito.
5. ejecutar dos cables de los contactos del exterior en el relé al conmutador. El interruptor permite detener recordin y apagar el DVR.
