Paso 3: Construir: cableado todo
OK, ahora todo tiene que trabajar juntos.

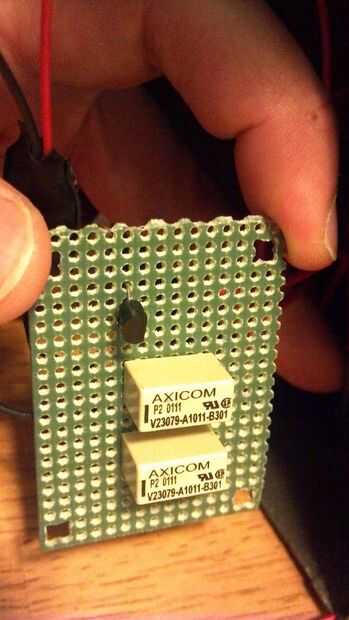

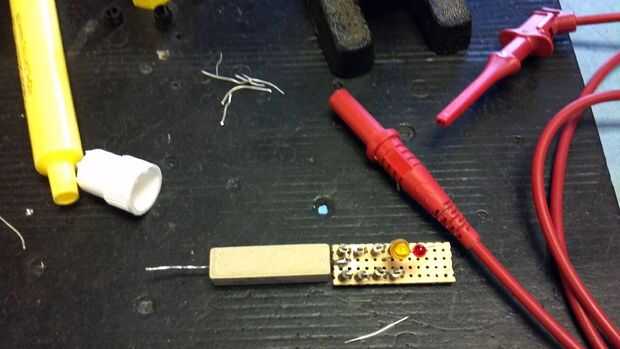

La herramienta principal para esto es un simple relé. Otra vez... sí, adivinaron, Goldmine electrónico fue mi fuente. Utilicé estos relés de V 3,38 (pero MNFR hoja demostró que sirven hasta de 12V), y funcionan bien.
http://www.Goldmine-elec-Products.com/prodinfo.asp?Number=G17319
Pero se podrían utilizar otros relés similares.

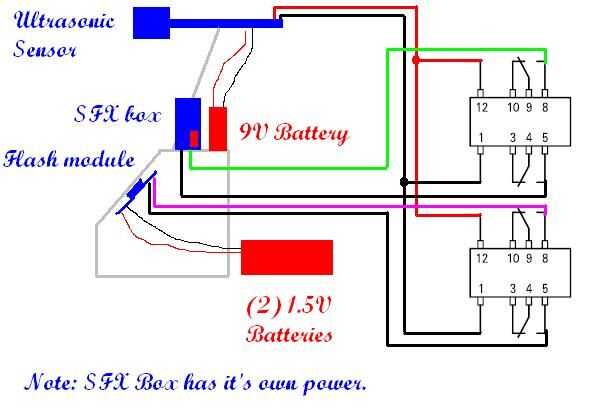

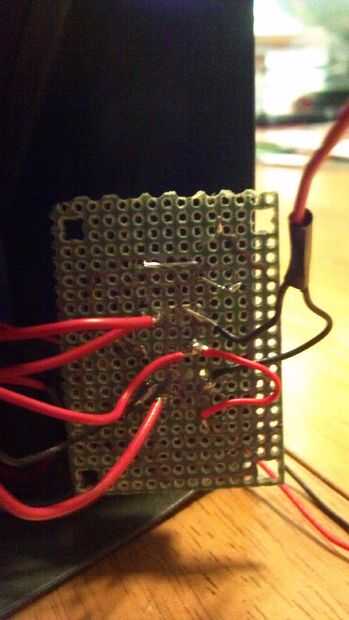

En primer lugar, simplemente alambré que el detector de movimiento ultrasónico salido de ambos de los relés. Al principio traté de utilizar el + salida de línea, con el suelo de 9V en el relé. Esto no funcionó. No pasé mucho tiempo tratando de averiguar por qué, excepto que el suelo de 9V no era en el mismo nivel la salida del disparador "-" era. Así que utilicé el par de disparo de salida, y los relés comenzaron a trabajar.

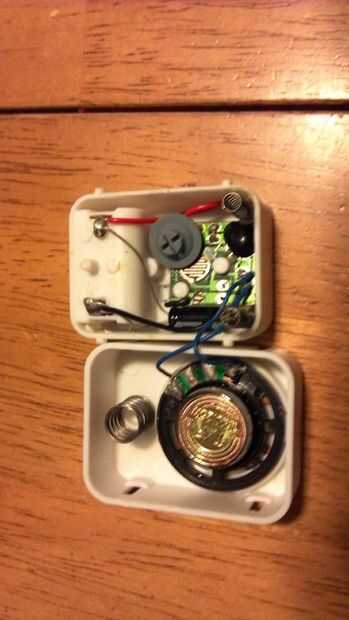

Un relé activado la casilla SFX. El otro relé activa el módulo flash.
El relé del cuadro de SFX está conectado al interior de la caja SFX, Dónde está el botón de goma conductora. Un cable fue soldado a la + terminal de la batería (en un lado del botón) y el otro cable era soldado a la Junta que provocaría al otro lado de la tecla. Esto era delicado en la parte superior, ya que hay solamente una pequeña porción expuesta del rastro a un alambre de la soldadura. Me tomó varios intentos, pero mis conocimientos de soldaduras no son grandes, y mi soldador es aún peor! Para asegurarse de que los cables no pop off...more caliente pegamento!
El relé del módulo flash fue atado con alambre para los cables del módulo flash que activan el módulo flash. Las líneas de carga flash estaban en corto para mantener el módulo de carga continua, y un sostenedor de batería 2 AA fue soldado en lugar de los 1,5 v placas de la batería. Esto demostró una mejora muy agradable para el índice de carga y aparece para maximizar la salida de flash. No voy a detallar esto por razones de seguridad. Si ya sabes cómo funcionan estos módulos son buenos. De lo contrario es mejor mantenerse alejado de ellos.
