Movimiento detección microprocesador controlado noche luz (6 / 7 paso)

Paso 6: Tablero y LEDs

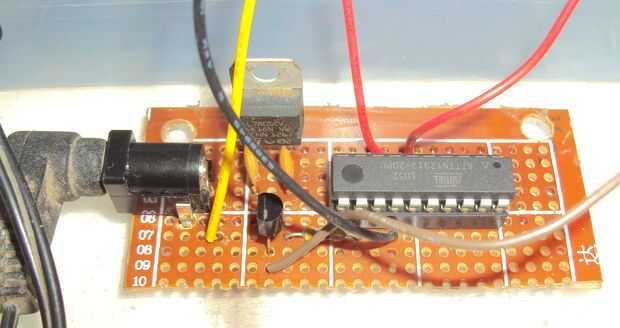

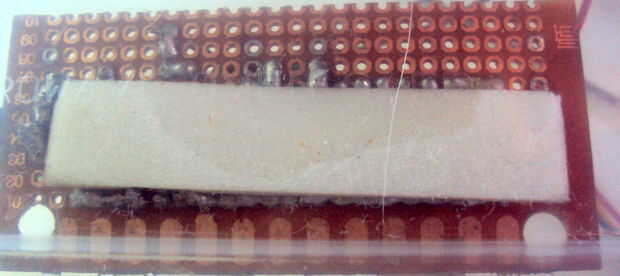

La Junta es relativamente simple con solamente 8 componentes.
Para el regulador de voltaje LM7805 usé 2 condensadores #104. No para lo que llama el libro pero he encontrado que funciona muy bien i no se puede medir la diferencia con un DMM.

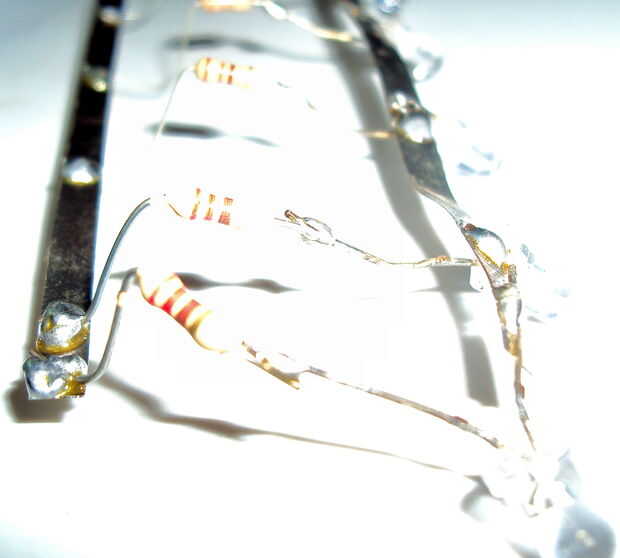

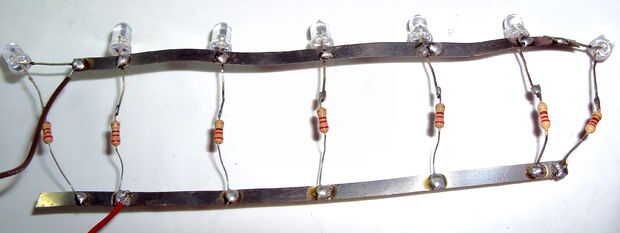

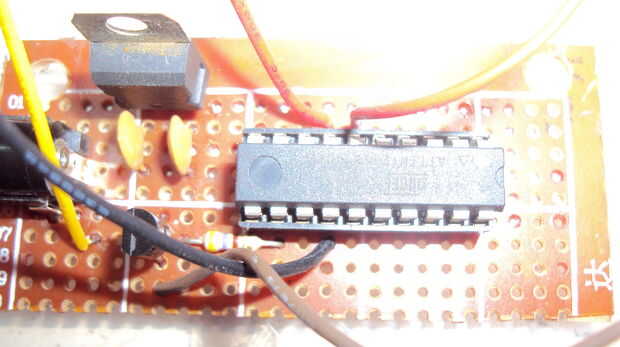

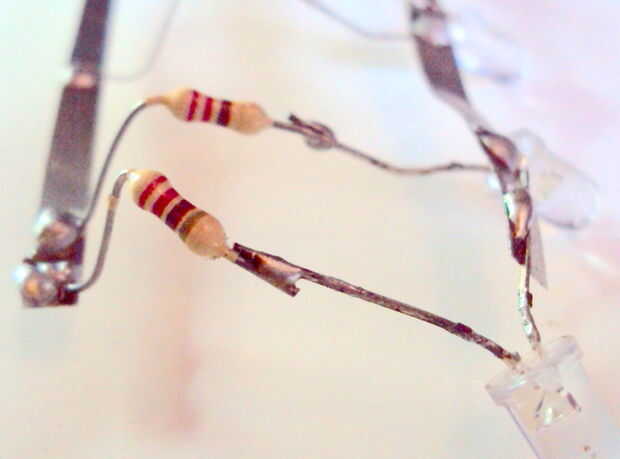

Hay un zócalo de 20 pines para el ATtiny2313 a sentarse, entonces una resistencia de 4K 7 ohmios del pin 12 (establecida como salida) a la base de un transistor 2N2222 que se utiliza para conectar la tierra y apagado de los LED. El lado positivo de los LED está siempre conectado a VCC.
PIN 14 es una entrada para el sensor de PIR... PIN 10 es tierra y pin 20 VCC.

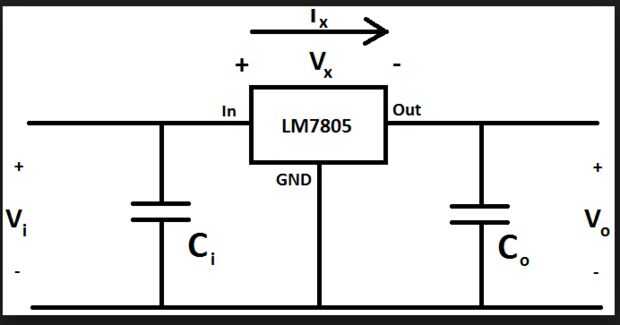

Se establece la regulación de voltaje como en la foto.

Eso es todo, 4 conexiones.

1. PIN 10 GND
2. Pin 12 salida a Transistor
3. PIN 14 en de PIR
4. PIN 20 VCC

Partes:

1. Attiny2313
2. Zócalo de 20 pernos
3. 4K 7 resistencia
4. Transistor 2N2222
5. LM7805 Regulador de voltaje
6. #104 cap
7. #104 cap
8. Conector de alimentación
9. 9 componentes si cuenta la Junta de perf
