Paso 5: Nuestro pequeño trozo de PCB
Utilizando el procesador de a bordo nos salvó desde la creación de un montón de tiempo extra y fade-in / circuitos de fade-out. Si el LED a bordo no estaba siendo conducido directamente desde el MSP430 entonces nosotros podríamos probablemente tienen lejos sin ninguna, pero por desgracia los LEDs en la figura son un poco al poderoso ser conducido de esta manera. También necesitan trabajar desde 4.5V, mientras que el MSP430 tiene un límite superior de 3.6V. No necesitamos mucho - sólo un NPN transistor circuito estándar para actuar como un interruptor.
Como el Lego figura tiene 3 1,5 v pilas AA podemos tener 3V para el PIR de dos de ellos y usar los tres para los LEDs. Que hizo considerar usar baterías AA recargables de 1.2V x 3 y usando 3.6V para todo pero decidir contra él. No dude en probar esto si quieres.

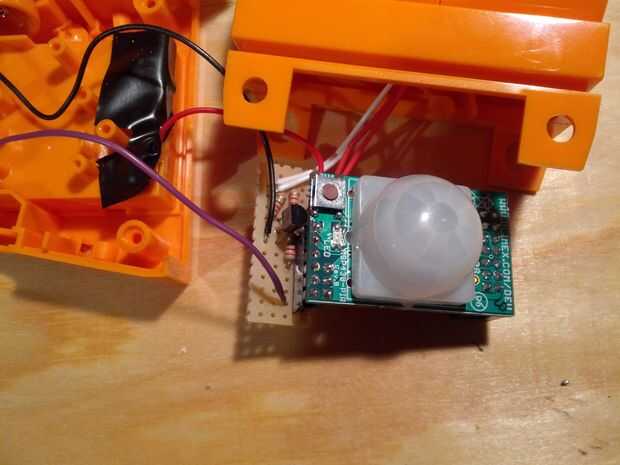

Puede ver el circuito en la placa perforada en la foto. Hay una cabecera de 6 pines de conexión para el PIR. Desde la parte superior de la foto que tenemos:
- Tierra (con el cable negro y emisor de los transistores)
- 2 - no utilizado
- 3 - salida de la PIR. Es conectado por una resistencia de 1K ohm a la base de nuestro transistor
- 4 - no utilizado
- 5 - no utilizado
- 6 - 3V alimentación a nuestro PIR
También se puede ver que los cables rojos de los LED está conectado a nuestra RED (4.5V) de las baterías. Cada uno de los cables blancos va a través de un resistor de 100 ohm al colector del transistor por lo que puede ser controlador por el PIR.

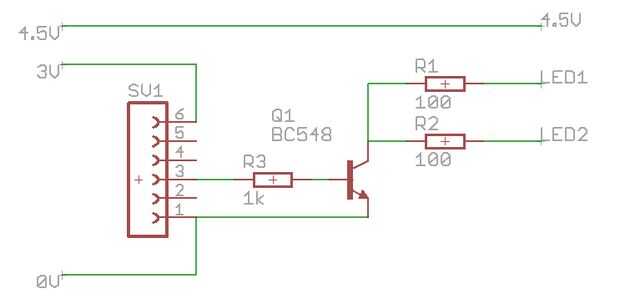

Vea el diagrama esquemático para el diagrama del circuito. A la izquierda son las tres conexiones a la batería. A la derecha están la conexión para el LED. Conectan ambos cables rojos a 4.5V y cada cable blanco conecta con su propio resistor.
He conectado esto para arriba en un pequeño trozo de placa perforada pero como solo hay 4 componentes que podría fácilmente hacer "dead bug" estilo sin un PCB en todos. Incluso podría ir por la borda y grabe su propio PCB de montaje superficial si sintieras como él!
