Paso 7: Coser le copia de seguridad
Ahora tenemos que soldar el circuito y ponerlo todo en su lugar.

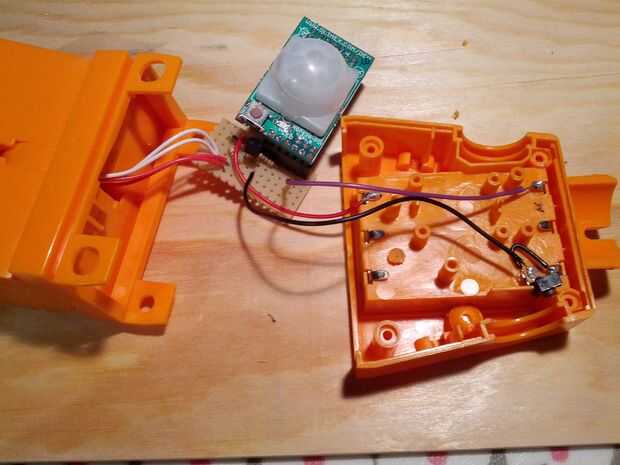

Nos estamos conectando a la batería en 3 lugares. En primer lugar que nuestra conexión a tierra - el alambre negro. Esto pasa por el interruptor principal (el brazo) a nuestra pequeña PCB. Va a la patilla de la izquierda en el sensor de PIR. Entonces tenemos 3V para suministrar el microcontrolador. Este es el cable morado. Va a la patilla de la derecha. Por último tenemos 4.5V a suministrar sólo los LEDs. Se conecta a los cables rojos que los LEDs en sus pies.
Debe cubrir las 3 conexiones inferiores con alguna cinta aislante. También la parte inferior de la PCB para la buena medida. Una vez que está montado está un poco cerca.
Para volver a armar nuestro hombre asiento primero el sensor de PIR para que encaje perfectamente en la plaza donde fue el botón original. Entonces puso sus brazos en su lugar. A continuación, conecte sus piernas a su torso. Luego cuidadosamente se unen a la pieza delantera y pack de su pecho. Finalmente pop en la cabeza para mantener todo en su lugar y hasta los cuatro tornillos.
Su figura debe ser ahora una luz sensible trabajo motoin. Levante su brazo y compruebe si funciona. Usted debe ver un resplandor rojo para 10s y entonces empieza la diversión...
