Paso 5: Circuito esquemáticos detalles

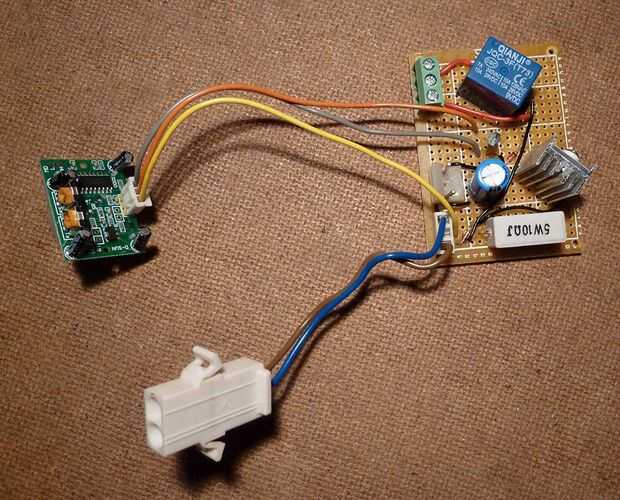

D1 y D2 pueden ser innecesarios. D1 se incluyó en uno de los circuitos de carga de batería que encontré en la red - posiblemente como protección de polaridad inversa. Incluí D2 para asegurar que la resistencia de 10 ohmios no tendría ninguna posibilidad de drenar las baterías, pero no estoy seguro de que habría sido electrónicamente posible en este caso. Puesto que los 1n4148s eran gratis para mí, yo no te preocupes demasiado por la logística. Por cierto, estoy usando una resistencia de 5W porque no tengo un 1W, resistencia de 10 Ohm. Debe haber 1 Watt de disipación a través del resistor en mi circuito, aunque eso dependerá del voltaje de la batería. El valor de C1 no es crítico; sólo asegúrese de que el voltaje puede manejar está por encima de lo que esperas en tu circuito. En mi caso, puedo esperar un máximo de alrededor de 17v para que el 35v capacitor de 330uF que encontré en mi caja de chatarra es un montón. Nada sobre 100uF sería aceptable y todo el circuito funcionaría probablemente aún sin la tapa pero las tensiones sería un poco inestables. D3 es absolutamente necesario para evitar la tensión del flyback de la bobina del relé quema el transistor, pero mi 1n4007, diodo de rectificador 1000v es overkill. Hay muchos otros que harán el trabajo muy bien. Si las baterías son bastante bajas, el LM317 calienta bastante, así que le aconsejo utilizar un disipador de calor. En mi caso, el LM317 es disipar unos 8,6 voltios x amperios.12 (o vatios 1,032). Cuando las pilas son más bajas, el LM317 obtiene más caliente porque está bloqueando más corriente y el voltaje del transformador. Mina en medido alrededor de 50 º c con el disipador de calor (lo siento Fahrenheit :-) freaks mientras estaba trabajando como un solo cargador. En el circuito completo de la luz, es tibia al tacto (con el disipador de calor). No quería derretir cualquier cosa. Había salvado mi transformador de un cargador de celular viejo de pared verruga. Fue diseñado originalmente para conectar a una base de carga incluida electrónica para cargar el teléfono. Dentro de mi verruga de la pared, había sólo un transformador y un rectificador de puente así que añadido C1 para estabilizar el voltaje. Si está utilizando una fuente de tensión regulada, puede ignorar el transformador, puente rectificador y el condensador en mi circuito. Estoy usando el 2N7000 como un interruptor para activar el relé. Me sorprende un poco que los 3.3v señal del detector era bastante, pero funciona bien. Asegúrese de conectar el lado negativo de la carga al drenaje al utilizar MOSFETs de canal N. Elegí un relé de 9v ya que el circuito ofrece 8,4 voltios cuando la luz está encendida. Es suficiente para la bobina del relé a permanecer activado. Sorprendentemente, 7 voltios es suficiente, así que tuvo suerte también.
