Movimiento intermitente Geneva rueda. Hice en TechShop

fondo:
Generva rueda es ampliamente conocida el mecanismo para producir movimiento intermitente.  Aunque la entrada de un motor a velocidad constante es continua.  El motor de la rueda del conductor girará la rueda de tracción en movimiento intermitente.  La que hemos seleccionado para hacer es una relación de 4 a 1.   La rueda del conductor será 4 revoluciones y la rueda de tracción harán 1 revolución.  Cada cuarto de vuelta es intermitente.  Habrá un período de no seguir del movimiento por un cuarto de vuelta rápida.

Meta:
Para hacer el movimiento intermitente con rueda de Ginebra.

Procedimiento:

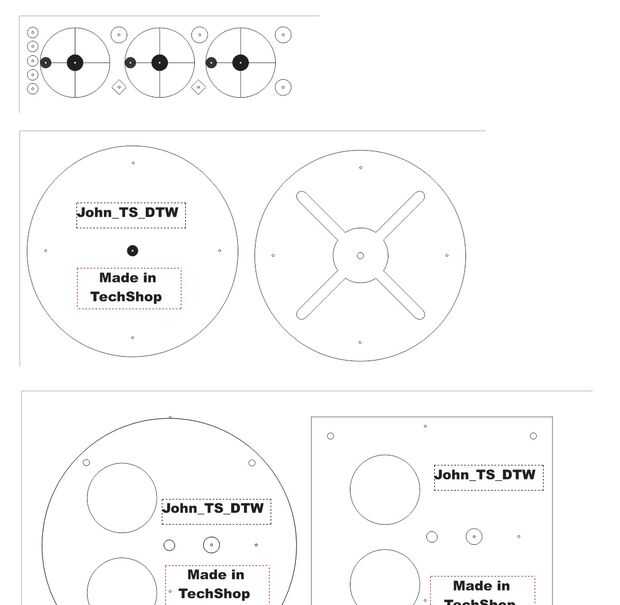

Esto es 1 prueba para mi proyecto de rueda de Ginebra.  Así que me gustaría utilizar alguna madera de desecho y corte en el cortador del laser de Epilog.  Voy a usar pegamento para unir el eje del conductor y la rueda de tracción.

Fuente:



Resultados.

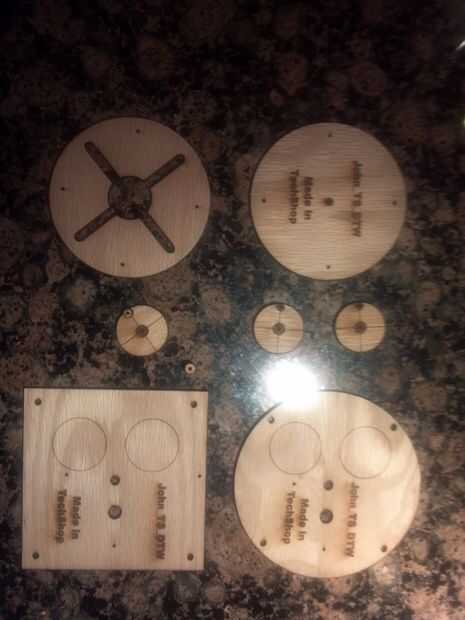

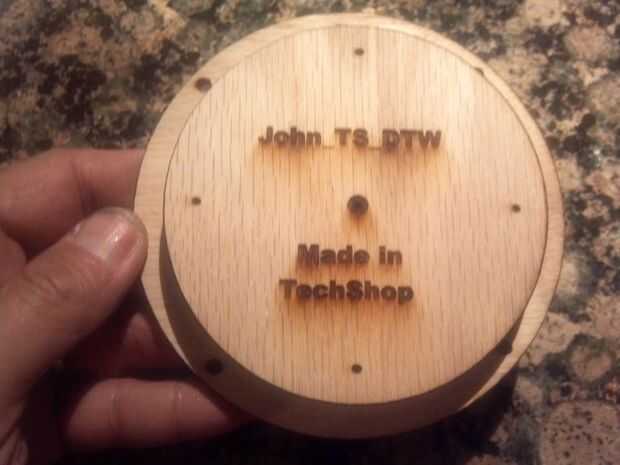

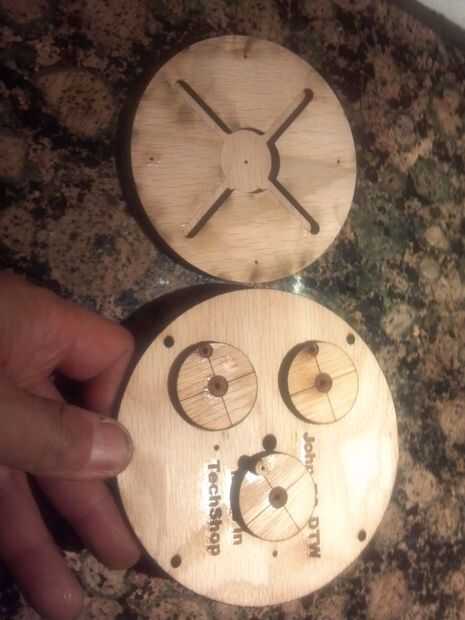

El proyecto es un éxito.  Somos capaces de producir las piezas y hacer el movimiento intermitente.

Lección aprendida.
* Hay varias forma de diseñar una rueda intermitente de proporción 4:1.  Allí parece ser pros y los contras.  Los profesionales en este caso es que es una gran plataforma que uno podría poner un objeto para tomar fotografía.   El eje de la rueda conducida demasiado pequeño.  En este momento, nos produjo una rueda funcional de Ginebra.  En la siguiente intructable, añadir más variaciones y algunos análisis de diseño.

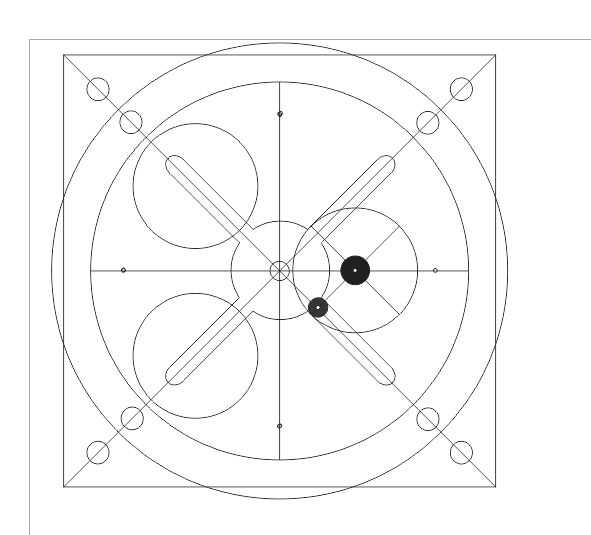

* Sin embargo, la rueda conducida originalmente se muestra en la Wickipedia funcionaría, requerir ciertas modificaciones para ser funcional.  El dibujo revisado aparece último.
* Para ser duradero, es mejor hacer la rueda de controlador de impresora 3D.  El eje central también es 3D mejor impreso.
* En general, esto es una gran manera de hacer la proporción 4:1.  Ocupa la huella más pequeña.  Esta rueda de Ginebra tiene sus propias características y funcionalidad.
