Paso 9: Preparación de la caja y montaje final

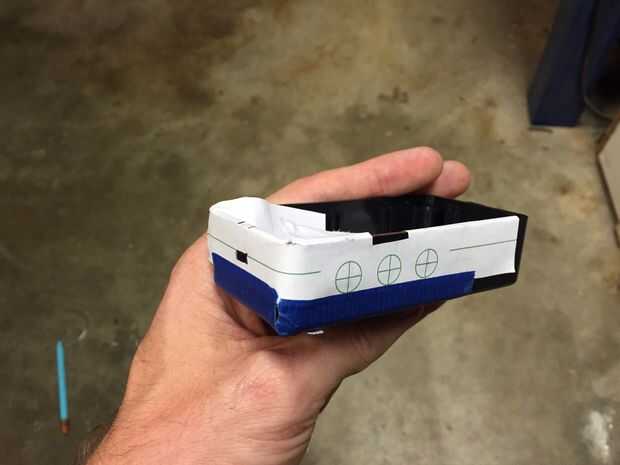

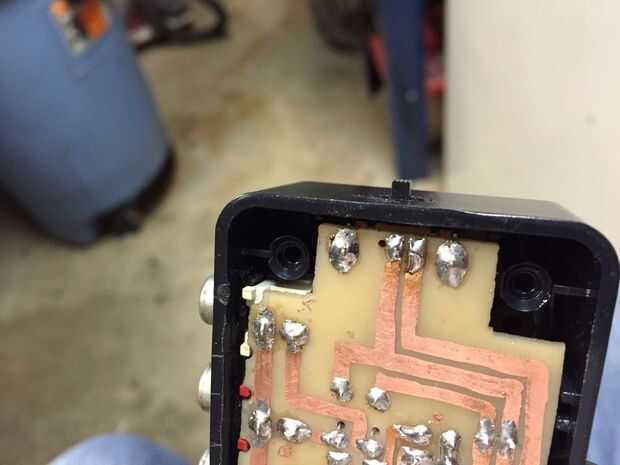

El paso más fácil, seguido por el trabajo de precisión mucho más tiempo, detallada, de todo el proyecto - preparando la caja. Al rediseñar el nuevo circuito era inteligente y tonto. Lo más inteligente era darme una escala plantilla de perforación para el A / V tomas. La parte tonta fue no darse cuenta de que con el A / V tomas se deslizó en dichos orificios, no habría ninguna manera de poner el interruptor en su agujero. DOH!!! Se puede ver en la segunda foto que el interruptor no se suelda a la Junta. Me lo quitaron hasta que pude obtener agujeros perforados para todas las entradas y los orificios de acceso.

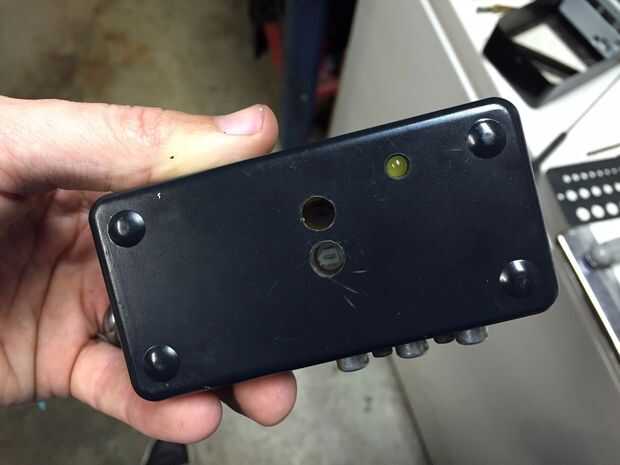

Puesto que nadie y todos tendrán acceso a las ollas de ajuste, quería mantener herramientas callejeros de enganche, un cortocircuito o dañar si intentaban ajustar el tiempo o la sensibilidad. Encontré que una tapa de un bolígrafo Bic cabe muy bien sobre las ollas de ajuste. Me corte a la longitud y había pegado en su sitio durante el montaje final.

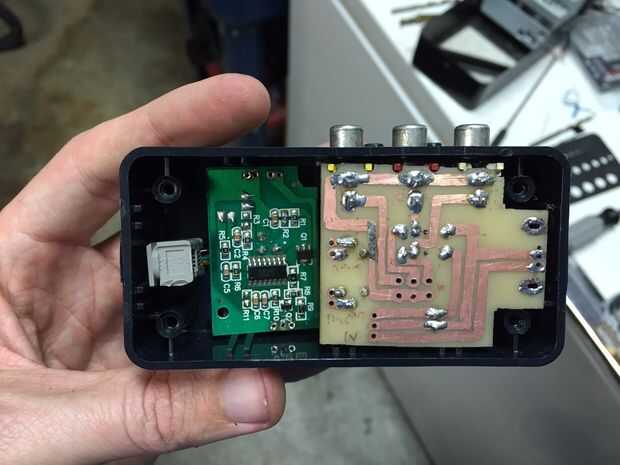

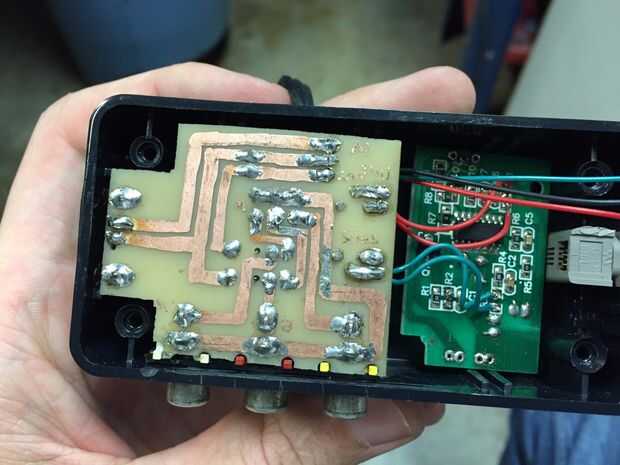

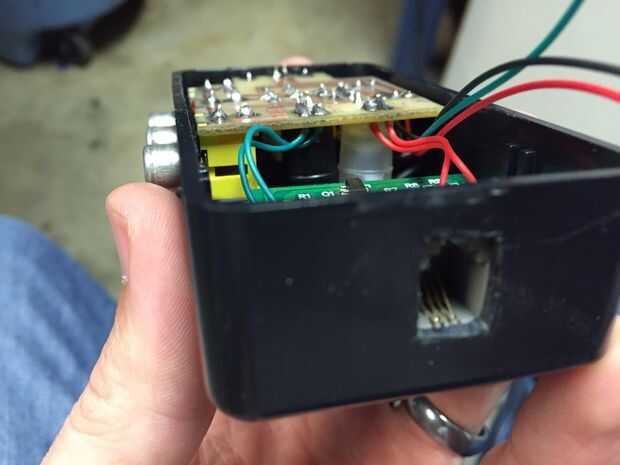

Con todos los agujeros soldar el A / V cable a la placa de relé y conectar los cables de ajuste pot a las teclas correspondientes en el tablero de sensor y conectar cables entre la placa de relé y el tablero del sensor. Una vez listos para el montaje final, pongo el interruptor en la caja, sostenida con pinzas mientras baja el tablero en su lugar y cuidadosamente alineados los interruptor de cuatro pernos con los agujeros en el tablero y rápidamente soldar un perno para sujetar en su lugar mientras terminé de soldar los otros pines. Qué dolor. Usé un orificio existente en el tablero de sensor para atornillar a la caja y mantiene al conector RJ-9 en su lugar con pegamento caliente.
