Paso 11: Toques finales y comentarios.

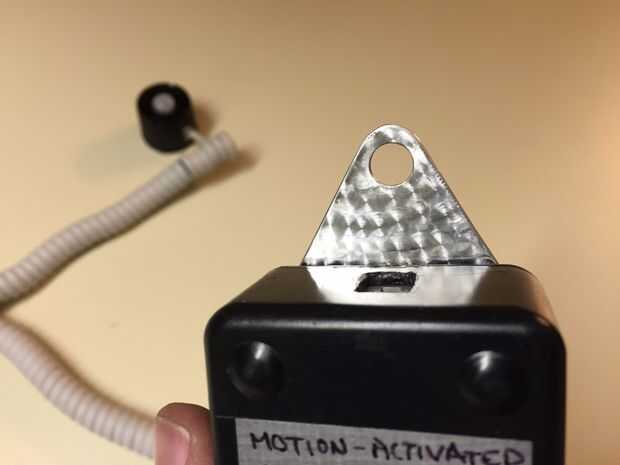

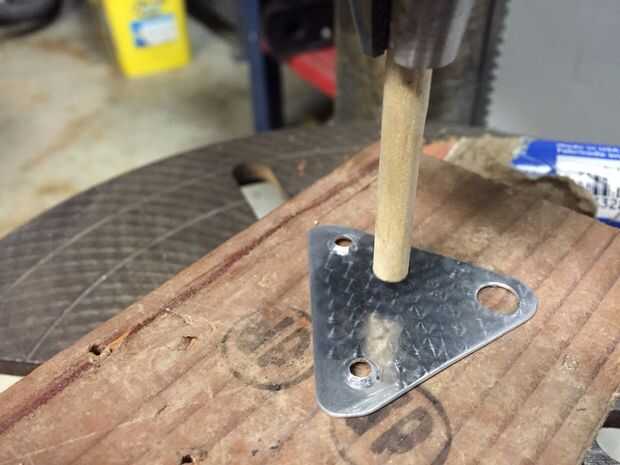

Sé que esto va a ser utilizado en un televisor de pantalla plana. Los agujeros de montaje en la parte posterior son típicamente 8mm. Usé la placa metálica que vino con el gabinete de proyecto y un pequeño soporte que puede utilizarse para colgar este cuadro. Me snazzied el soporte, 'motor de giro' que mediante el uso de una técnica que descubrió en youtube hace varios años, pero nunca había probado. Para mía, usé un 1/4" álamo taco arrojó en el taladro y aplica compuesto al final de la espiga para pulir. Hice el patrón mano y salió un poco torcida, pero creo que resultó bastante bien para lo que es.

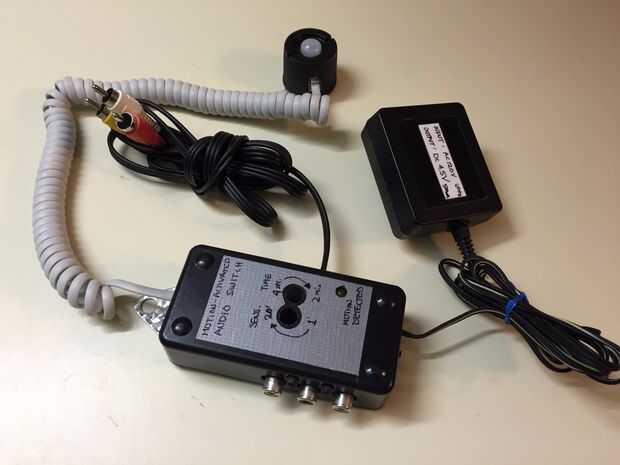

Y esto es lo que parece en su totalidad. No tengo ninguna etiqueta blanca lo suficientemente grande para cubrir la parte superior tan - conducto de cinta al rescate!!!!!! Lo único que realmente no puedo explicar es cuando estaba probando la sensibilidad en mi garaje por lo que podría marcar la etiqueta, tuve que estar dentro de un pie de PIR y mover mucho. Una vez me enganchado a la televisión, alrededor de 6' es donde fue detectando cuando la sensibilidad estaba en su nivel más bajo. No seguro por qué no detecta me en 6 o menos pies en mi garaje sin embargo. Hablé con mi amigo y dijo que 6' debe estar bien.
Un comentario final sobre el uso de este circuito sensor en particular. Existe una gran discrepancia entre la descripción de la web y las instrucciones incluidas vs el funcionamiento real del circuito. No sólo en cuanto al tiempo y el número de LED permanece encendido, pero el comportamiento general del circuito. El chip BISS0001 se puede configurar para ser mismo o no disparos. Si es así mismo, significa que el circuito permanecerá encendido siempre y cuando se detecta movimiento. Una vez no hay más movimiento, el tiempo hace tictac lejos y se apaga. Significa no-mismo que provocadores del movimiento, los LEDs enciendan y permanecen en para la Tx período de tiempo y luego desaparece - sin importar si todavía hay movimiento presente. Entonces espera a Ti período (como se especifica en la hoja de datos) en que movimiento detección es inhibida. Una vez que expire ese tiempo, puede detectar el movimiento otra vez. Este circuito particular está configurado para el modo de no mismo. El Ti es demora menos de un segundo, pero aún no ideal de. He intentado modificar el circuito para ser el mismo, pero nunca apagado. Me alojé disparada, así que vuelto a no mismo. Si tienes planes de hacer algo parecido, sólo tenga en cuenta.
Este proyecto ha sido un montón de diversión y una experiencia de gran aprendizaje. Si has leído hasta el final, gracias. Usted puede verlo en acción si saltas a las 12:45 la marca en el video en la primera página. Estoy deseando escuchar sus preguntas o comentarios y agradecería su voto en cualquier concursos entró en.
