Paso 2: experimentación

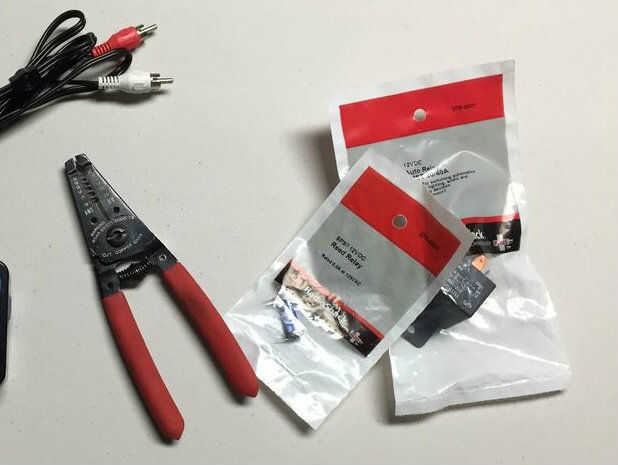

Tomé un par de relés SPST de Radio Shack. Ambos eran relés de 12v, uno un estilo de caña y el otro un relé de automoción típica. Mi idea original era que podría utilizar una verruga de la pared de 12V para alimentar este circuito. Después de descubrir que el BISS0001 fue calificado por un 3V - 5V de tensión, cavado un 4.5V verruga de la pared. Decidí probar al menos una prueba de concepto con los relés de 12V para ver si una tensión menor sería suficiente para activar el relé. Ninguno de los relés se desencadenaría con el 4, 5V fuente de alimentación, pero la caña relé si golpeada con fuerza suficiente para gatillo sostendrían el relé cerrado. Yo iba a necesitar un repetidor diferente.
Otra cosa que he descubierto en esta fase es que no iba a funcionar mi plan original para usar un relé SPST sólo interrumpir el cable común del cable de audio. El cable de video comparte el mismo común como el audio - de ahí el nombre 'común'. Tengo que interrumpir el cable de señal para cables tanto audio izquierdos y derecho. Estaba apagado encontrar un relé SPDT.
He mencionado anteriormente sobre la falta de proveedores electrónicos cerca de mí. Otro viaje a Radio Shack y visitar varias tiendas de piezas automotrices, no pude encontrar un relé SPDT en cualquier lugar. Incluso luchaba en línea. Me encanta la selección de Mouser, Jameco y el puñado de otros proveedores en línea, pero me duele para pagar los gastos de envío $7-8 en una parte de $2 - así que seguí mi búsqueda limitada a artículos de eBay con envío gratuito. Finalmente encontré un relé DPDT de 3V en línea para ~ $3 enviado.
