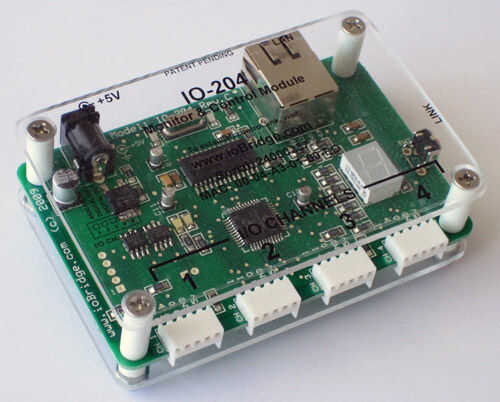

Paso 5: Configurar la ioBridge IO-204 controlador
El IO-204 actúa como el controlador teniendo entrada desde el sensor de PIR y controlar el gatillo MP3. Usaba dos canales en mi demo, pero luego me di cuenta de cómo utilizar un canal.
Haga las conexiones
Cada canal tiene Serial hacia fuera, entrada analógica y entrada Digital. El sensor de PIR se conecta a la entrada Digital (pin 2) y receptor del disparador MP3 se conecta a la salida digital (pin 3) de cualquier canal abierto.

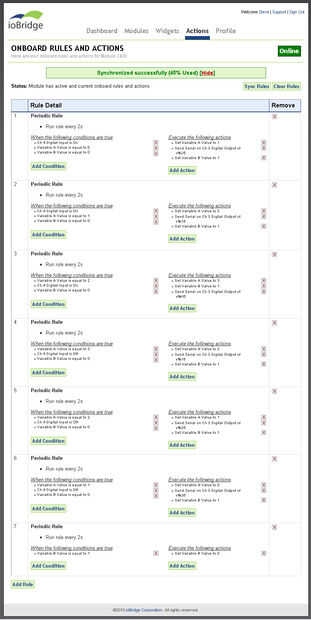

Crear reglas de a bordo
El IO-204 es programada a través de una interfaz web. Desea crear "Reglas de a bordo". Son "programación-lite" o "disparadores lógicos - y si", si se quiere. Una vez que las reglas estén programadas, residen en el IO-204 con o sin una conexión de red. Esa característica se salió en una de las revoluciones recientes de firmware, así que asegúrese de que usted está al día. El IO-204 tiene un dual rojo/verde LED para indicar su estado de la red. El rojo es sin conexión y verde está en línea.
Quería que el IO-204 para cambiar el volumen de la pista MP3 que se detecta movimiento. Como se detecta más movimiento, el volumen debe aumentar a un máximo nivel pasando a través de los niveles de volumen. Me decidí por 4 niveles de volumen como un primer intento. Cuando el reproductor de MP3 inicia una pista, el volumen es bajo. También decidí comprobar el estado de movimiento cada dos segundos. Si hay movimiento continuo, durante 8 segundos el reproductor de MP3 se llegar al nivel de volumen más alto. El volumen se retirará en el volumen como disminuciones de la actividad.
Cuando haya creado sus Estados, asegúrese de hacer clic en "Reglas de sincronización" para transferir las reglas para el módulo IO-204.
Registrar su actividad
Cuando IO-204 está en línea, el módulo puede insertar datos a los servidores de ioBridge a datos registrados. He creado un registro de entrada digital (para los Estados altos y bajos). Los datos son accesibles a través de una API. Con un simple script PHP mi amigo amable suficiente para ayudar, he añadido todos los los Estados alta para ver cuánta actividad registra el sistema.
