Movimiento sensible LCD en tiempo real reloj/alarma/temporizador (programa actualizado) (6 / 8 paso)

Paso 6: Montar todo en el cuadro de gabinete

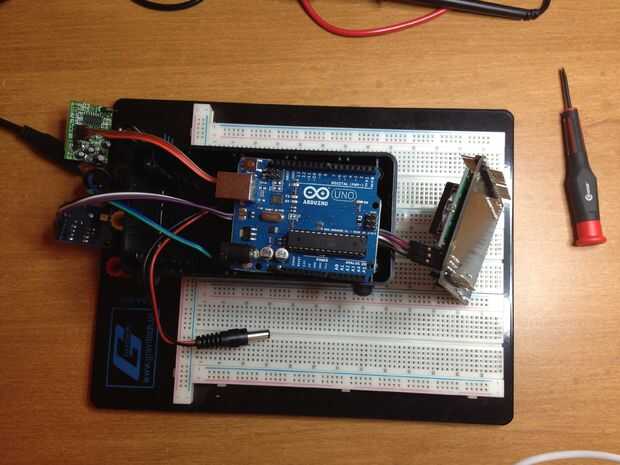

El siguiente paso es conectar la placa Arduino al recinto. Tuve que poner los cables en la caja primero y colgar la pantalla de LCD a la derecha mientras que os adjunto. De lo contrario hubiera tenido que pase los cables a través después del hecho.

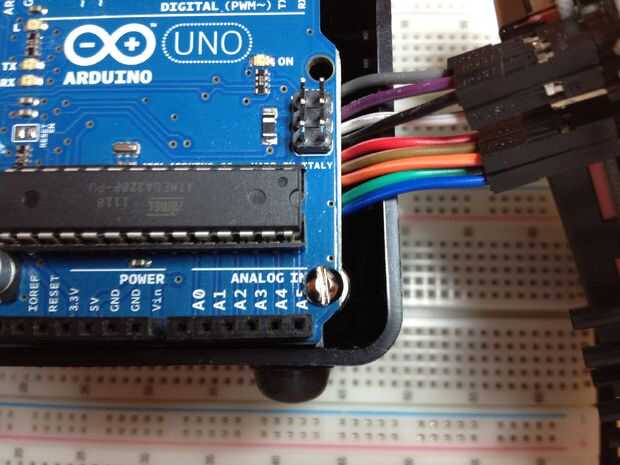

Os adjunto el Arduino al poste de tornillo derecho parte inferior en la caja. Ajuste firmemente con sólo un tornillo porque el tablero es exactamente la misma altura que el interior de la caja y se reclina contra los rieles de plástico dentro de la caja (superior e inferior).

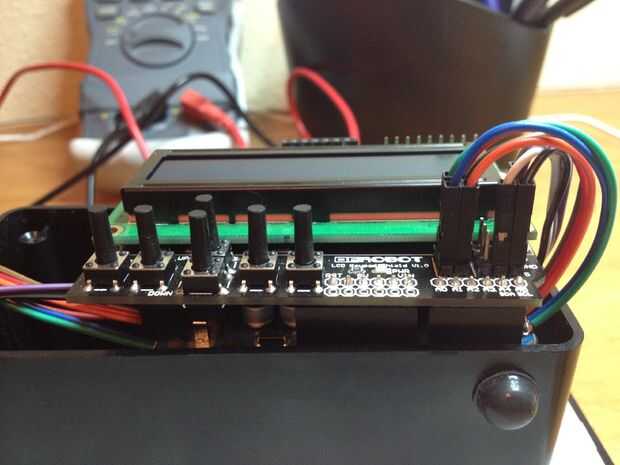

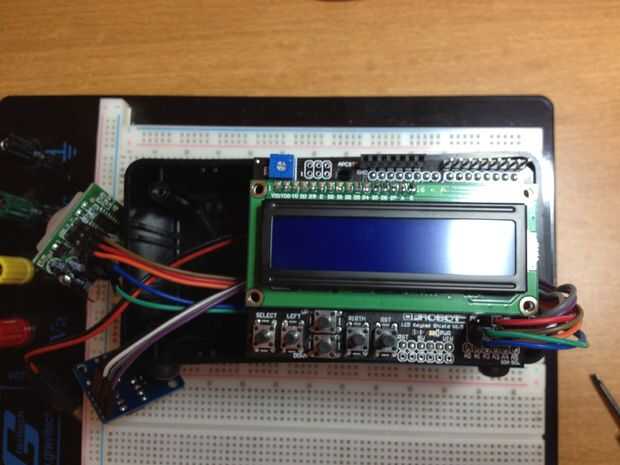

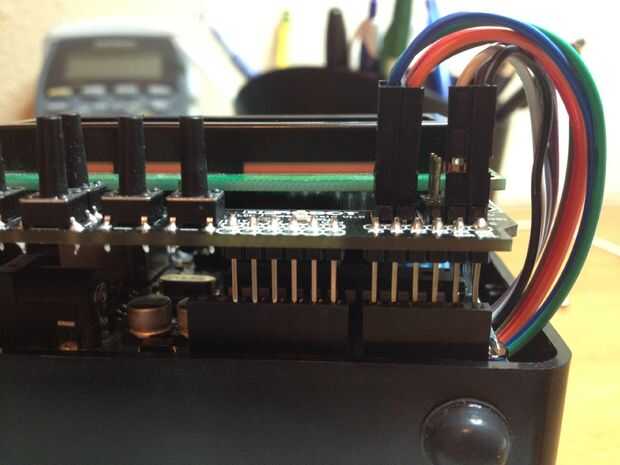

A continuación, conectar la pantalla LCD sobre el Arduino y había enrutado de los cables en la parte derecha de las tablas.

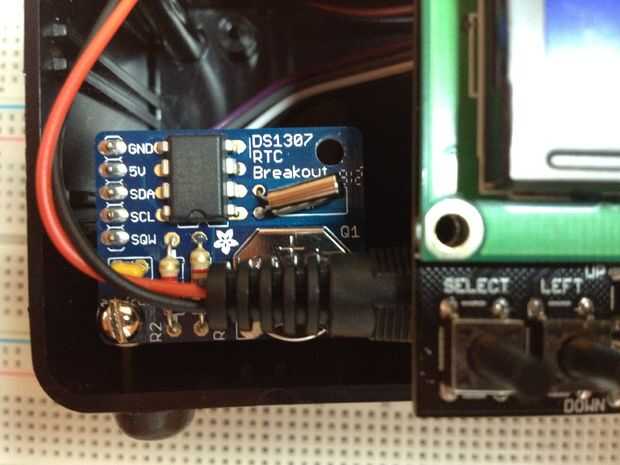

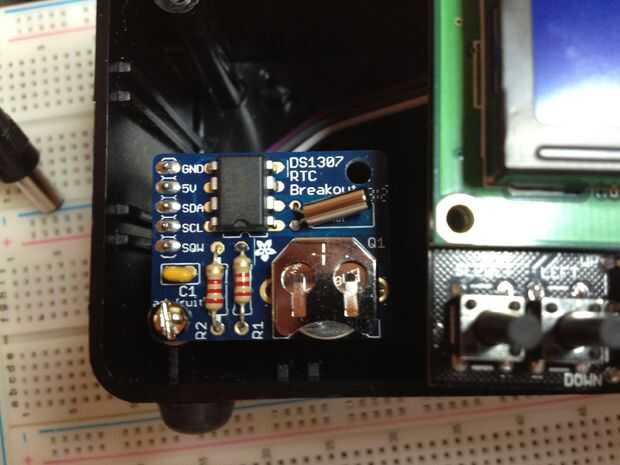

La Junta RTC cabe muy bien en la esquina inferior izquierda de la caja. La até con un tornillo así. Después de conectarlo, fui capaz de conectar el enchufe en el jack de 2,1 mm de Arduino.

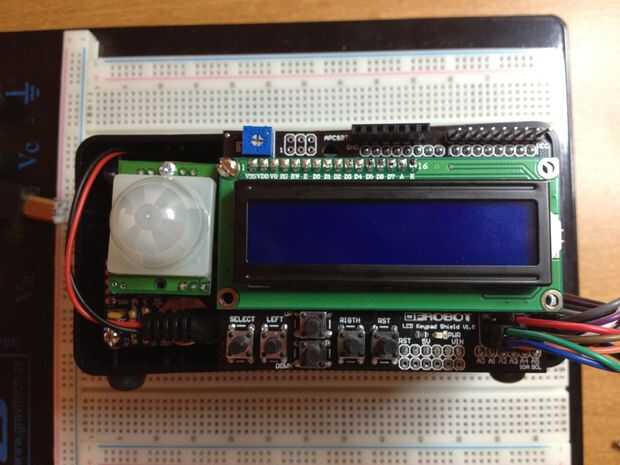

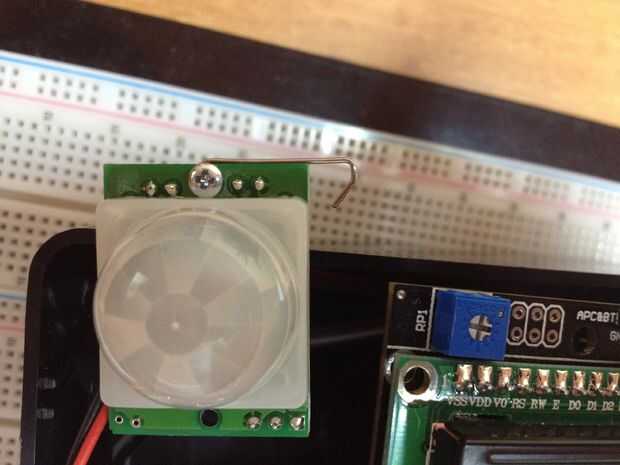

Tuve que montar el sensor de PIR para que podría ser quitado fácilmente ya que bloquea el puerto del USB de Arduino. Así que había conectado con un pedazo fuerte de alambre y colocar alrededor de los tornillos en el tablero del sensor PIR y la esquina superior izquierda de la pantalla LCD.
