¿En busca de un ejército entero de ojos brillantes que guiñan en y entonces lentamente guiño hacia fuera como sus huéspedes caminar por tu camino? ¿O tal vez su ejército de minions malvados despierta cuando sus invitados alcanzan un placer? Yo te enseño cómo hacer tanto!

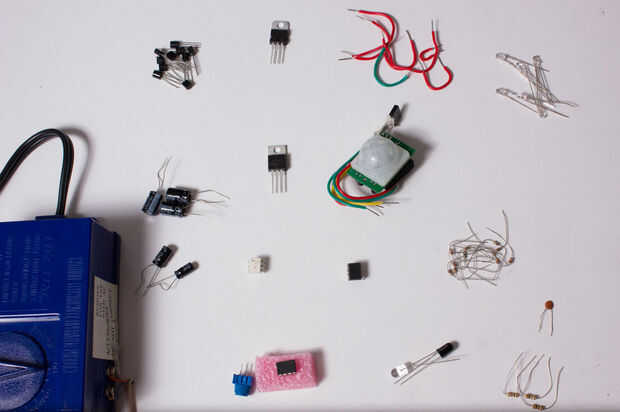

Lista de partes--Fuente de alimentación
- Una fuente de alimentación capaz de al menos 12V y suficiente amperaje para manejar 16 LEDs. Utilicé una fuente de alimentación modelo tren.
- LM7805 5V regulador lineal
- condensador electrolítico 100uF
- condensador electrolítico 10uF
Lista de partes--Temporizador de activación
- Temporizador NE555 IC
- condensador electrolítico de 470UF
- condensador de cerámica de 0.01 103
- 10KΩ resistencia (x2)
Lista de partes--Ojo luces
- NPN transistor 2n3904 o equivalente (x8)
- 220Ω resistencia (x8)
- 10KΩ resistencia (x9)
- LED rojo de tu elección. Usé 3 mm ultrabrillante (x16)
- condensador electrolítico de 470UF (x2)
- 100Ω resistencia
- Optoacoplador MOC3041
- 100 + pies de Telefónica CAT3 de alambre (o cualquier alambre conveniente tener a la mano)
Lista de partes--Detector de movimiento infrarrojo pasivo
- Sensor PIR
- resistencia de 10 kΩ
- MOSFET IRF520N (o cualquier modo MOSFET de agotamiento lo que tienes en mano)
Lista de partes--IR Sensor de proximidad (opcional, en vez de PIR)
- IR LED
- Fototransistor IR
- 10KΩ potenciómetro
- 100Ω resistencia (x3)
- op-amp 741
Es bastante la lista de compras, y algunas de estas piezas son overkill. Esto es lo que tenía en mi cubo. Se puede ajustar al gusto.
